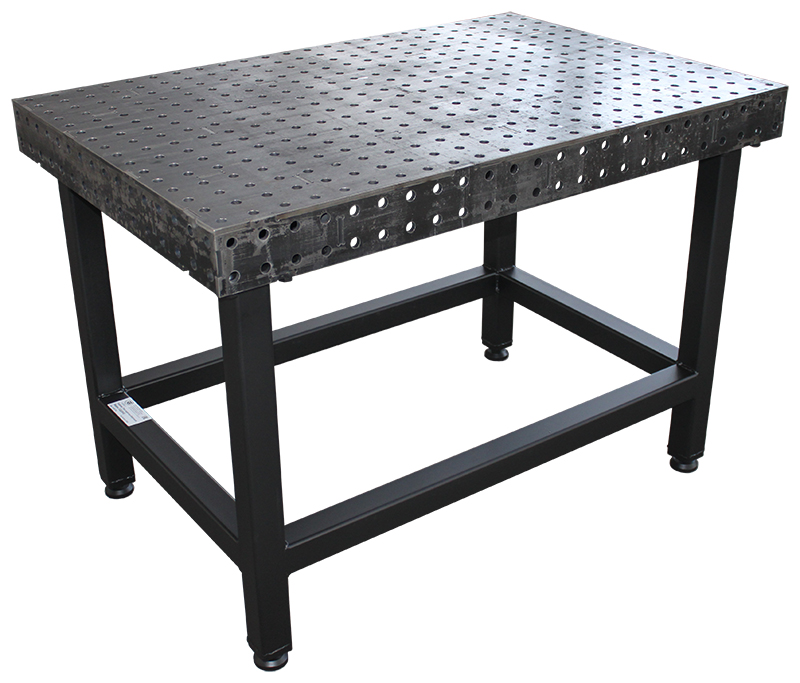

ССД-10-02 сварочно-сборочный стол

Стальная плита (5 рабочих поверхностей)Отклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 175 кг 1200х800х850Равномерно распределенная нагрузка на рабочую поверхность стола: 1800 кг Ø отв. 16 мм Толщина столешницы - 10 мм без координатной сеткиШирина стола: 800мм
Цена: 49 980 Р + 2 220 Р Упаковка
48 960 Р + 2 220 Р Упаковка
Вы экономите: 1 020 Р (2%)
Нашли дешевле?
Цена указана с учетом НДС.
ССД-10-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1200х800х850
Габаритные размеры рабочей поверхности стола (мм) 1200х800х100
Толщина листа (мм) 10
Диаметр отверстий (мм) 16
Шаг отверстий (мм) 50
Регулируемые опоры есть
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5/1000
Шаг координатной сетки (мм) Без координатной сетки
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) до 1800
Масса (кг) 175

ССД-10-02 сварочно-сборочный стол с системой отверстий D16 состоит из сварного каркаса, сварной столешницы с отверстиями ф16 мм. Столешница усилена ребрами жесткости и имеет пять рабочих плоскостей. Детали столешницы изготовлены методом лазерной резки из углеродистой конструкционной стали толщиной 8 мм.

В столешнице выполнены отверстия диаметром 16 мм с шагом 50±0,1 мм.

Для компенсации неровности пола, стойки стола оборудованы регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

ССД-10-02 сварочно-сборочный стол с системой отверстий D16 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, к которым не предъявляются требования повышенной точности.

Преимущество применения стола сварочно-сборочного ССД-10-02:
- Универсальность. Стол ССД-10-02 пригоден как для единичного, так и для серийного производства. Применим как позиционер для роботизированной сварки.
- Подходит как для небольших мастерских и учебных заведений, так и для профессиональных работ на производстве.
- Не требуется подготовка специальной площадки для установки стола.
- Высокая точность позиционирование заготовок на поверхности стола ССД-10-02 с отклонением от плоскостности не более 0,5/1000мм.
- Наличие пяти рабочих плоскостей значительно расширяет возможности по изготовлению конструкций сложной пространственной формы, выходящих за габариты рабочей плоскости стола.

3 540 Р
+
1 980 Р
+
2 100 Р
+
960 Р
+
УСД-12-16 угольник
УСД-12-16
3 840 Р
+
8 160 Р
+
ЗСД-02-16 стойка с зажимом
ЗСД-02-16
6 960 Р
+
1 140 Р
+

Рекомендуемые комплекты сварочно-сборочных приспособлений:

Для столов серии ССД (система d16) - СКАЧАТЬ.
