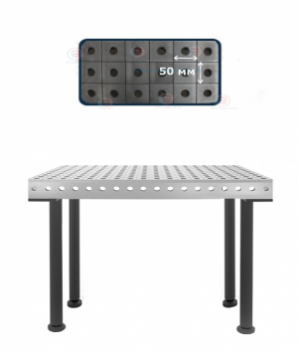

ССД-11 стол сварочно-сборочный 3D (с 5-ю рабочими поверхностями)
Распечатать

ССД-11 стол сварочно-сборочный 3D с 5-ю рабочими поверхностями

Стальная плита (5 рабочих поверхностей) Модульная конструкцияМасса: 92 кг 500х900х850Равномерно распределенная нагрузка на рабочую поверхность стола: 1500 кг Ø отв. 16 мм Координатная сетка с шагом рисок 50 ммШирина стола: 500мм
Цена: 129 300 Р + 6 360 Р Упаковка
126 300 Р + 6 360 Р Упаковка
Вы экономите: 3 000 Р (2%)
Нашли дешевле?
Цена указана с учетом НДС.
ССД-11
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Габаритные размеры стола (мм)

500х900х850

Габаритные размеры рабочей поверхности стола (мм)

500х900

Отклонение от плоскостности рабочей поверхности стола (мм/м)

не более 0,5

Мах равномерно распределенная нагрузка на рабочую поверхность (кг)

до 1500

Масса (кг)

92

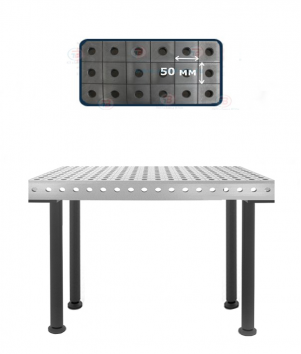

ССД-11 сварочно-сборочный стол 3D с системой отверстий D16 состоит из 4-х стоек и стальной столешницы, имеющей пять рабочих плоскостей.

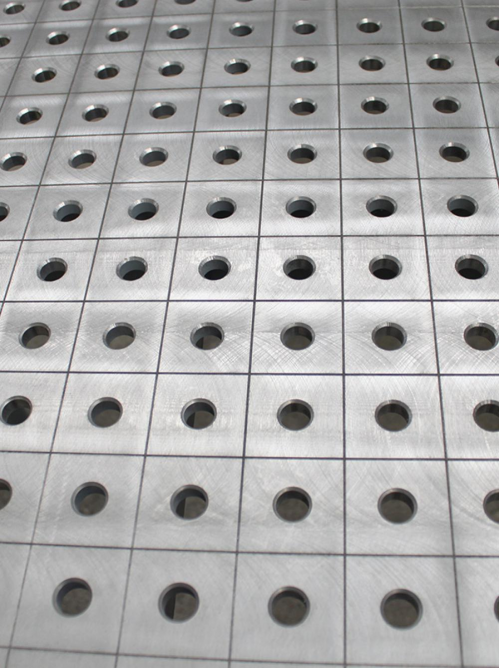

Столешница стола представляет собой сварную конструкцию, выполненную из стального листа толщиной 12 мм. Ширина боковых граней столешницы 100 мм. Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 16 мм с шагом 50±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01-16, БС-04-16, БС-06-16, БС-07-16. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 50±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Для компенсации неровности пола, стойки стола ССД-11 оборудованы регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

На столах серии ССД-11 возможно увеличение количества рядов отверстий на боковых рабочих поверхностях по желанию Заказчика.

ССД-11 сварочно-сборочный стол 3D с системой отверстий D16 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, что увеличивает производительность и качество сборки. Благодаря своим небольшим размерам сварочный стол может использоваться для организации рабочих мест сварщика в мастерских профессиональных училищ и других подобных учреждениях.

Модульная конструкция сварочно-сборочного стола 3D ССД-11 позволяет соединять несколько сварочных столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях. Соединение столов между собой осуществляется с помощью болтов БС-04-16.

Преимущество применения стола сварочно-сборочного 3D ССД-11:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства, а также для мастерских учебных заведений.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие пяти рабочих плоскостей значительно расширяет возможности по изготовлению конструкций сложной пространственной формы, выходящих за габариты рабочей плоскости стола.
- Наличие отверстий диаметром 16 мм, выполненных с точностью по Н8, обеспечивает высокую точность позиционирования сборочной оснастки.
- Наличие на горизонтальной плоскости стола координатной сетки с шагом рисок 50±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5 мм/м.
- Применение специальных опор ОД-01-16 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 1000 мм.
- Возможность крепления стола к полу помещения с помощью специальных опор ОД-02-16 (приобретаемых дополнительно).
- Комплект колесных опор ОД-03-16 (приобретаемых дополнительно) позволяет перемещать стол к месту проведения сварочно-сборочных, монтажных работ.
