СШЗ-01-05  стол шлифовально-зачистной
Распечатать

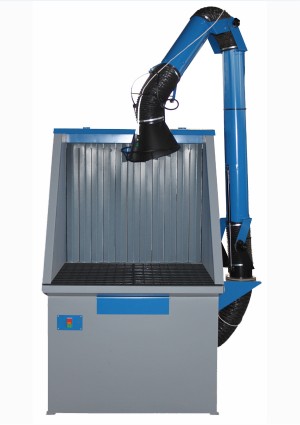

СШЗ-01-05 стол шлифовально-зачистной

1400х1000х1700 с ПВУ с вентиляторомНагрузка на рабочую поверхность: 1000 кгМасса: 209 кг
Цена: 84 780 Р + 2 520 Р Упаковка
83 760 Р + 2 520 Р Упаковка
Вы экономите: 1 020 Р (1%)
Нашли дешевле?
Цена указана с учетом НДС.
СШЗ-01-05
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры (мм) 1400х1000х1700
Размер рабочей поверхности стола (мм) 1000х800
Высота рабочей поверхности стола над уровнем пола (мм) 810
Мах равномерно распределенная нагрузка на столешницу (кг) 1000
Размеры присоединительного фланца (мм) 180х180
Напряжение осветительной сети подъемно-поворотного устройства (В) 12
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м3/час) 1850-2650
Радиус действия подъемно-вытяжного устройства (м) 2,5
Масса с ПВУ (кг) 209

Стол шлифовально-зачистной СШЗ-01-05 состоит из жесткого сварного каркаса, выполненного из стального уголка, с обшивками из листовой стали, системы воздуховодов со встроенным вентилятором и подъемно-вытяжным устройством (ПВУ).

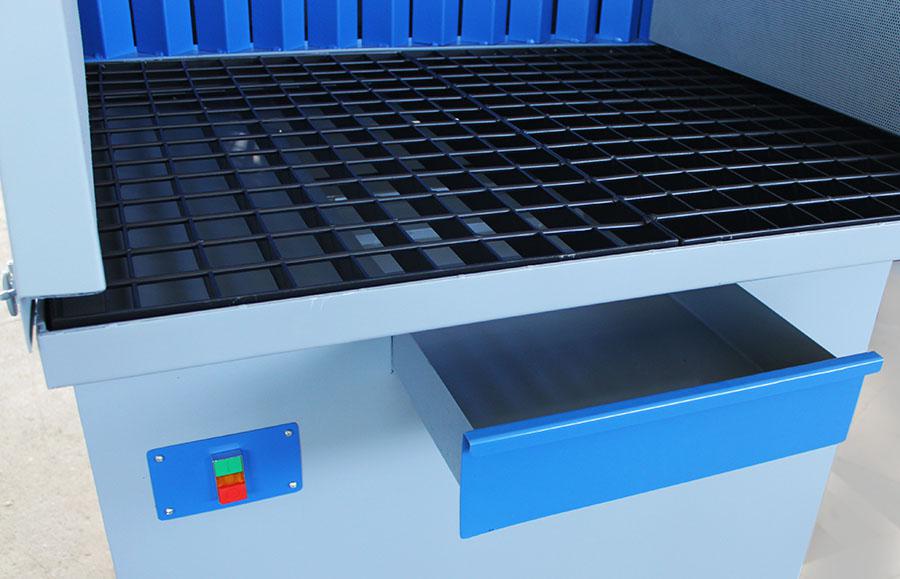

Рабочая поверхность стола СШЗ-01-05 образована съемными стальными решетками, на которых производятся шлифовальные и зачистные работы. Стальные решетки представляют собой сварную конструкцию, выполненную из стальных фрезерованных пластин. Пластины располагаются с одинаковым шагом, образуя опорную поверхность. Под стальными решетками расположен воздуховод и ящик для сбора мелких отходов и пыли, образующихся в процессе работы.

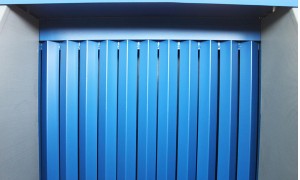

Удаление газовой смеси и пыли производится через жалюзи, расположенные в передней стенке экрана, и решетку на поверхности стола, или через ПВУ, установленное на боковой стенке стола. Система воздуховодов стола оборудована встроенной заслонкой для регулирования интенсивности отбора воздуха через ПВУ, решетку и жалюзи. Управление заслонкой осуществляется поворотом рукоятки, расположенной на левой боковой стенке.

ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Боковые стенки экрана со звуконепроницаемым материалом снижают уровень шума, возникающего при работе шлифовальной машинки. Открытие боковых стенок экрана позволяет обрабатывать на столе не только малогабаритные, но и длинномерные изделия.

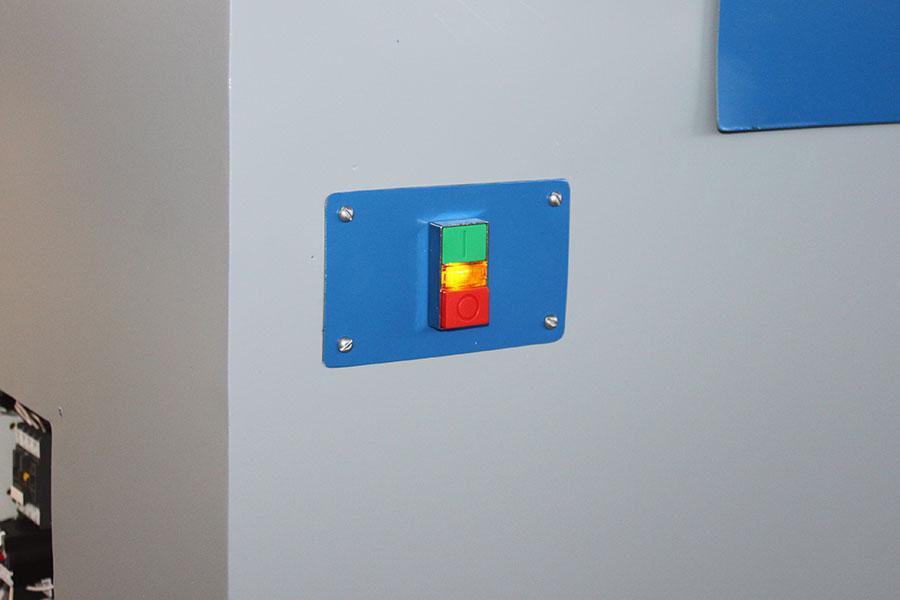

Пульт управления электрооборудованием стола расположен слева под столешницей.

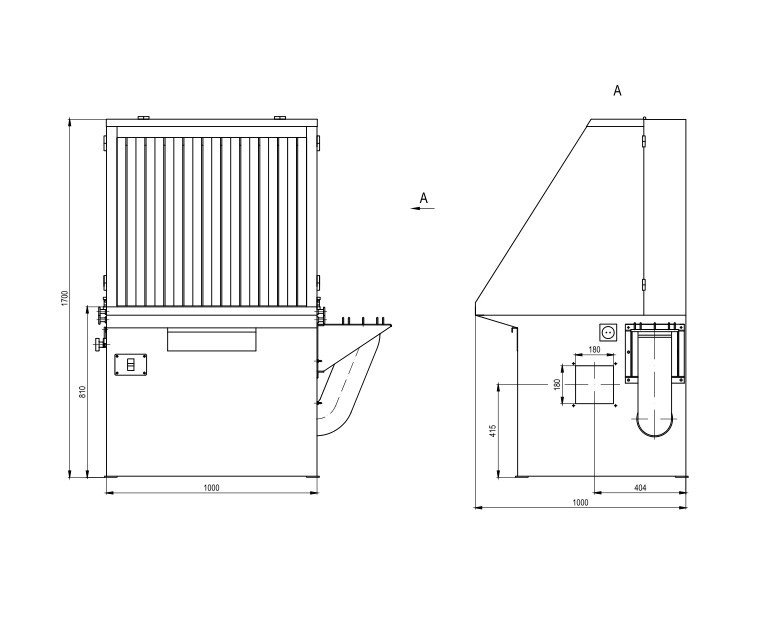

Присоединительные размеры фланца СКАЧАТЬ

По желанию Заказчика стол может комплектоваться подставкой под тиски ДТ, держателем для шлифовальной машинки ДШ, дополнительным оборудованием и шлифовально-зачистным инструментом.

Стол шлифовально-зачистной СШЗ-01-05 предназначен для установки на нем изделий при проведении шлифовальных, зачистных и других работ с одновременным удалением из зоны рабочего места мелкой пыли и других продуктов зачистки.

Для удаления вредных веществ с поверхности стол СШЗ-01-05 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2,5 м вокруг него.

Для работы вытяжной системы стол шлифовально-зачистной должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке модели ФВУ-01-02, которая позволяет очищать воздух, удаляемый с поверхности стола, от мелкой пыли.
