СВУ-06/2 вращатель сварочный вертикальный
Распечатать

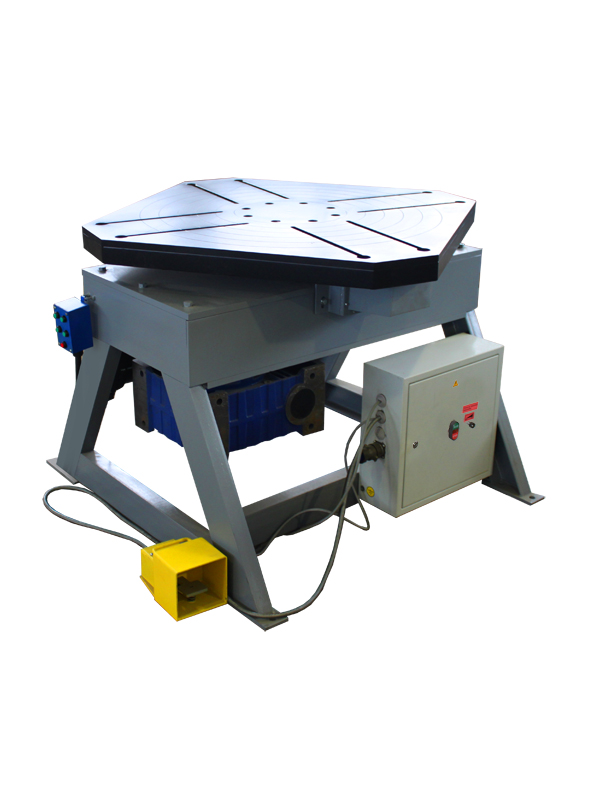

СВУ-06/2 вращатель сварочный вертикальный

1070х1060х815 Планшайба - стальГрузоподъемность: 1700 кгМасса: 625 кг

676 980 Р + 6 300 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-06/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики сварочного вращателя СВУ-06/2

Параметр Значение
Габаритные размеры (мм) 1070х1060х815
Высота рабочей поверхности планшайбы над уровнем пола (мм) 815
Размер планшайбы (мм) 900х900
Частота вращения планшайбы (об/мин) до 0,76
Наибольшая грузоподъёмность (кг)1700
Ток питающей сети:
Род
Частота (Гц)
Напряжение (В)

3-х фаз.
50
380
Мощность электродвигателя привода вращения планшайбы (кВт)1,5
Максимальный сварочный ток (А) 800
Масса (кг) 625

АНАЛОГ СВУ-06 В НАЛИЧИИ НА СКЛАДЕ ЗА 529 380 р! Звоните!

Вертикальный сварочный вращатель СВУ-06/2 предназначен для вращения свариваемого изделия со сварочной скоростью вокруг вертикальной оси при автоматической и механизированной сварке кольцевых швов, а также для установки изделия на маршевой скорости в положение удобное для сварки продольных швов.

Вращатель состоит из рамы с приводом вращения, шкафа управления и планшайбы. Вращение планшайбы осуществляется от трехфазного асинхронного электродвигателя переменного тока.

На вращателе возможна сварка цилиндрических, корпусных, рамных и балочных конструкций. Свариваемое изделие закрепляется к планшайбе с помощью крепежных устройств и приспособлений. Для крепления этих устройств и приспособлений на планшайбе вращателя имеются Т-образные пазы.

Для удобства управления вертикальный сварочный вращатель СВУ-06/2 оборудован педалью.

Планшайба вертикального сварочного вращателя СВУ-06/2 представляет собой сборную, механически обработанную как по плоскости, так и по периметру плиту с ребрами жесткости размерами 900х900 мм и толщиной 60 мм. Восемь Т-образных пазов, выполненные в планшайбе, служат для установки сборочных и прижимных приспособлений.

Планшайба может вращаться в любом направлении.

Панель управления снабжена переключателями направления поворота и остановки планшайбы, тумблером регулировки скорости вращения. Скорость вращения регулируется при помощи частотного преобразователя.

По желанию Заказчика вращатели сварочные могут комплектоваться трехкулачковыми самоцентрирующимися патронами различных диаметров и штативами с креплением для газовой горелки. Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.

613 980 Р + 4 200 Р Упаковка 497 100 Р
+ 4 200 Р Упаковка
1 002 060 Р
+ 6 300 Р Упаковка
1 027 980 Р
+ 6 300 Р Упаковка
101 940 Р + 3 120 Р Упаковка 99 960 Р
+ 3 120 Р Упаковка
160 260 Р + 3 240 Р Упаковка 157 980 Р
+ 3 240 Р Упаковка
174 960 Р + 3 240 Р Упаковка 171 960 Р
+ 3 240 Р Упаковка
ЩОС-01-02 щит ограждения
ЩОС-01-02
7 380 Р + 1 500 Р Упаковка 7 200 Р
+ 1 500 Р Упаковка
7 920 Р
+ 1 260 Р Упаковка

Руководство по эксплуатации СВУ-06/2 (Сварочный_вращатель_СВУ-06_дробь_2.pdf, 881 Kb) [Скачать]
