СВУ-07 вращатель сварочный горизонтальный
Распечатать

СВУ-07/2 вращатель сварочный горизонтальный

700х770х1200 (п. бабка), 850х650х1200 (з. бабка) Планшайба - чугунГрузоподъемность: 800 кгДиаметр планшайбы: 650 ммНаибольшая длина свариваемой детали: 3000 ммМасса: 335 кг

494 340 Р + 10 800 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СВУ-07/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики вращателя сварочного горизонтального СВУ-07/2

Параметр Значение
Габаритные размеры передней бабки (мм) 700х770х1200
Габаритные размеры задней бабки (мм) 850х650х1200
Наибольшая длина свариваемой детали (мм) 3000
Высота от уровня пола до оси вращения планшайбы (мм) 870
Диаметр планшайбы (мм) 650
Частота вращения планшайбы (об/мин) до 1,16
Максимальная нагрузка (кг) 800
Ток питающей сети:

Род
Частота (Гц)
Напряжение (В)


Трехфазный
50
380
Мощность электродвигателя привода вращения планшайбы (кВт) 0,37
Максимальный сварочный ток (А) 500
Масса (кг) 335

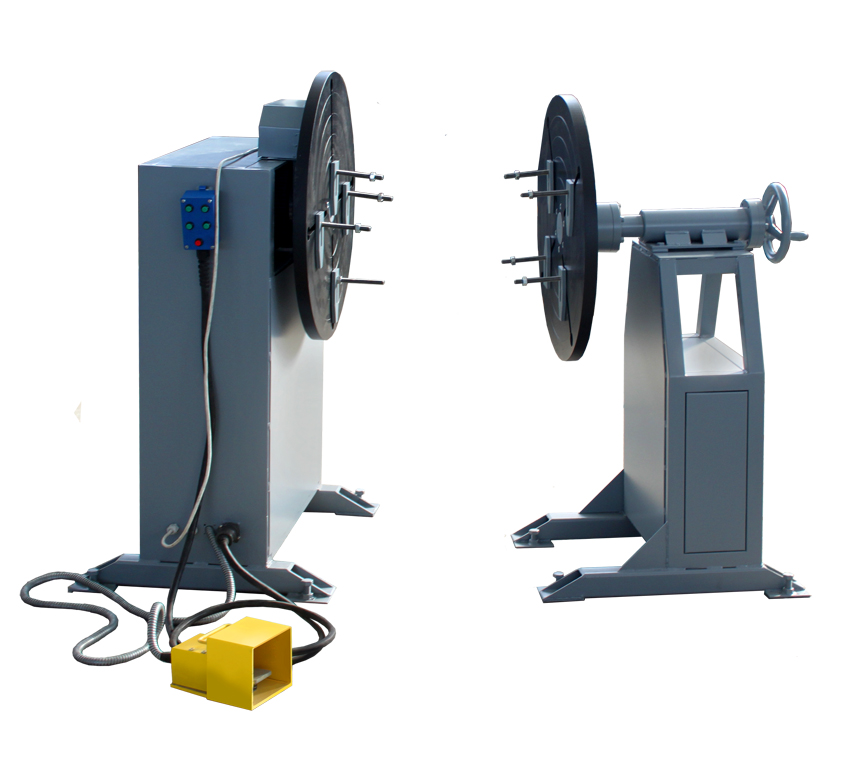

Вращатель сварочный горизонтальный СВУ-07/2 предназначен для вращения свариваемого изделия со сварочной скоростью вокруг горизонтальной оси при автоматической и механизированной сварке кольцевых швов, а также для установки изделия на маршевой скорости в положение удобное для сварки продольных швов.

Дополнительно горизонтальный сварочный вращатель может комплектоваться комплектом прижимов КП-01 для крепления свариваемых изделий к планшайбе вращателя.

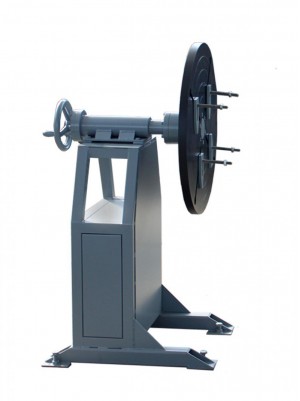

Вращатель состоит из установленных неподвижно передней бабки с приводом вращения, задней бабки и шкафа управления, расположенного на раме передней стойки. Вращение планшайбы передней стойки осуществляется от трехфазного асинхронного электродвигателя переменного тока через червячно-цилиндрический редуктор. Положение задней бабки с выдвижной пинолью можно изменять в зависимости от размера свариваемой детали

На вращателе возможна сварка цилиндрических, корпусных, рамных и балочных конструкций. Свариваемое изделие закрепляется к планшайбе с помощью крепежных устройств и приспособлений. Для крепления этих устройств и приспособлений на планшайбе вращателя имеются Т-образные пазы.

Для удобства управления сварочный вращатель оборудован педалью. Планшайбы представляют собой цельнолитые механически обработанные, как по плоскости, так и по окружности круглые плиты диаметром 650 мм и толщиной 30 мм, изготовленные из серого чугуна.

Планшайбы могут вращаться в любом направлении.

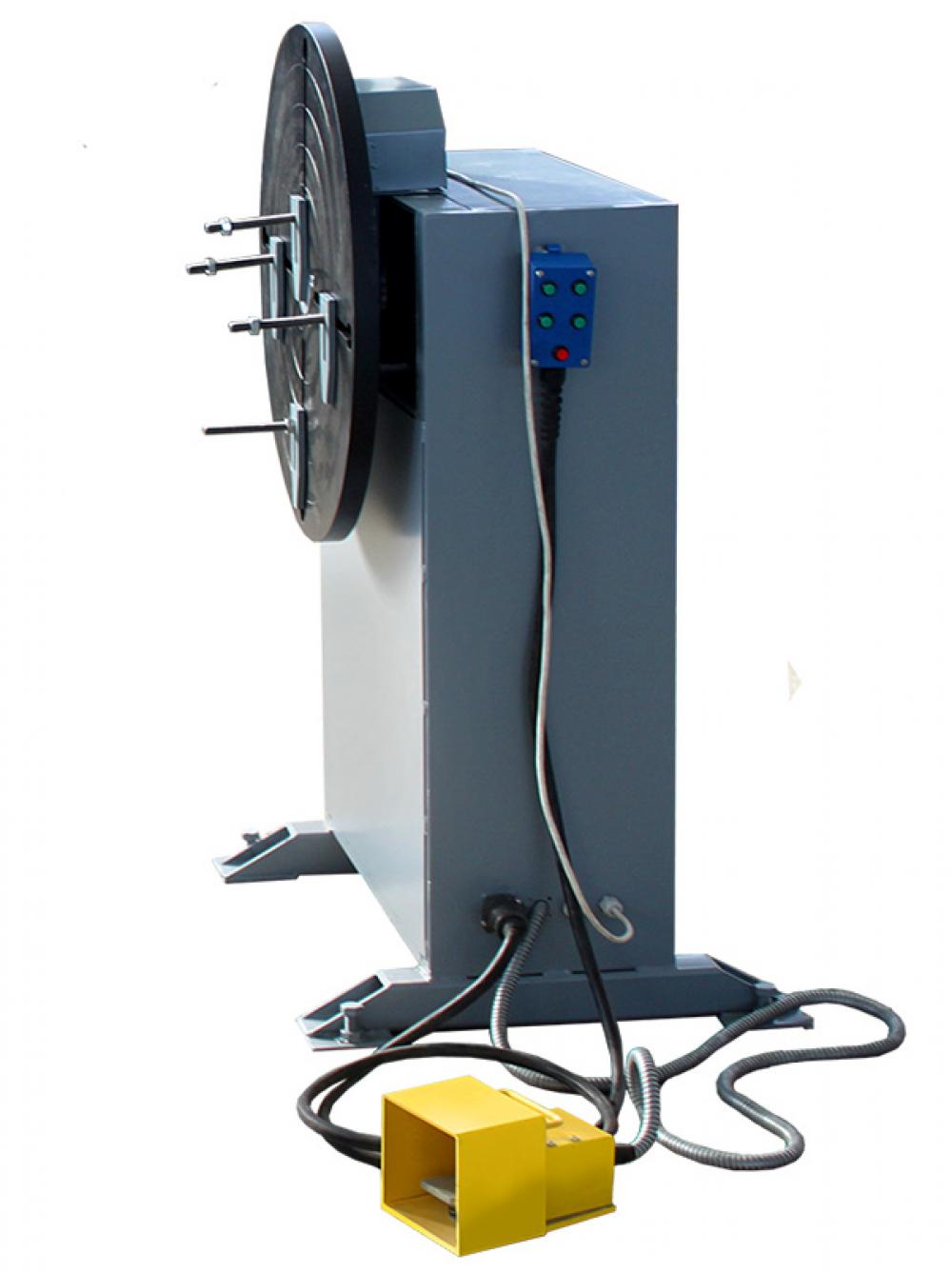

Панель управления снабжена переключателями направления поворота и остановки планшайбы, тумблером регулировки скорости вращения. Скорость вращения регулируется при помощи частотного преобразователя.

По желанию Заказчика сварочный манипулятор может комплектоваться трехкулачковым самоцентрирующимся патроном различных диаметров и штативом с креплением для газовой горелки. Также могут быть разработаны и изготовлены комплекты прижимов по техзаданию Заказчика.
