ЗСД-03-28 стойка с зажимом
Распечатать

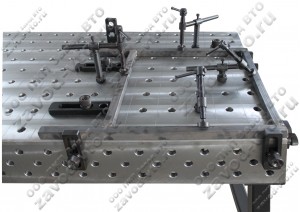

ЗСД-03-28 стойка с зажимом

245х365х40Масса: 2.74 кг



10 680 Р
Нашли дешевле?
Цена указана с учетом НДС.
ЗСД-03-28
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры (мм) 245х365х40
Диапазон регулировки зажимного винта (мм) от 55 до 275
Радиус действия зажимного винта (мм) от 50 до 200
Масса (кг)2.74

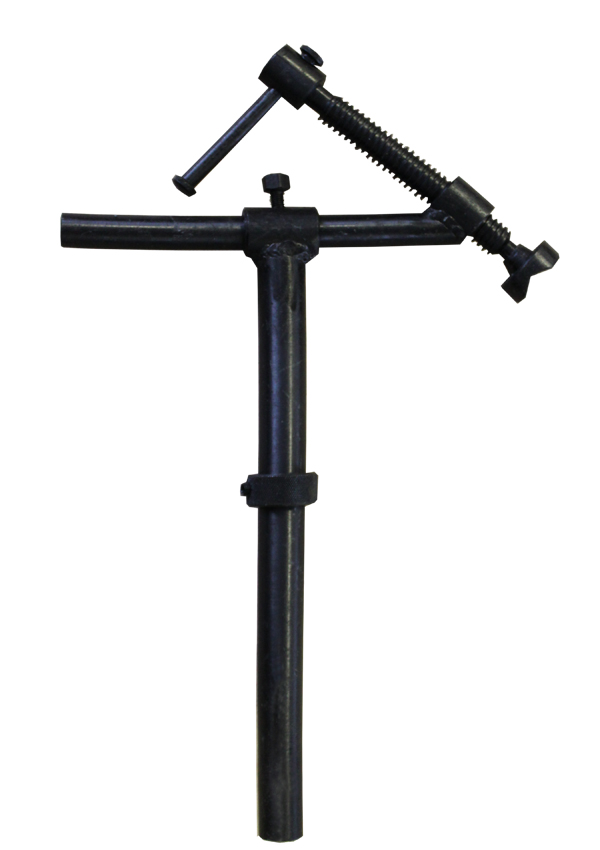

Стойка с зажимом 45°

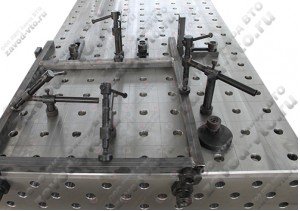

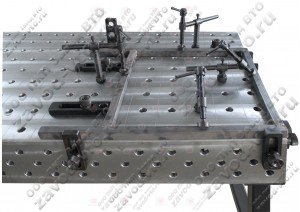

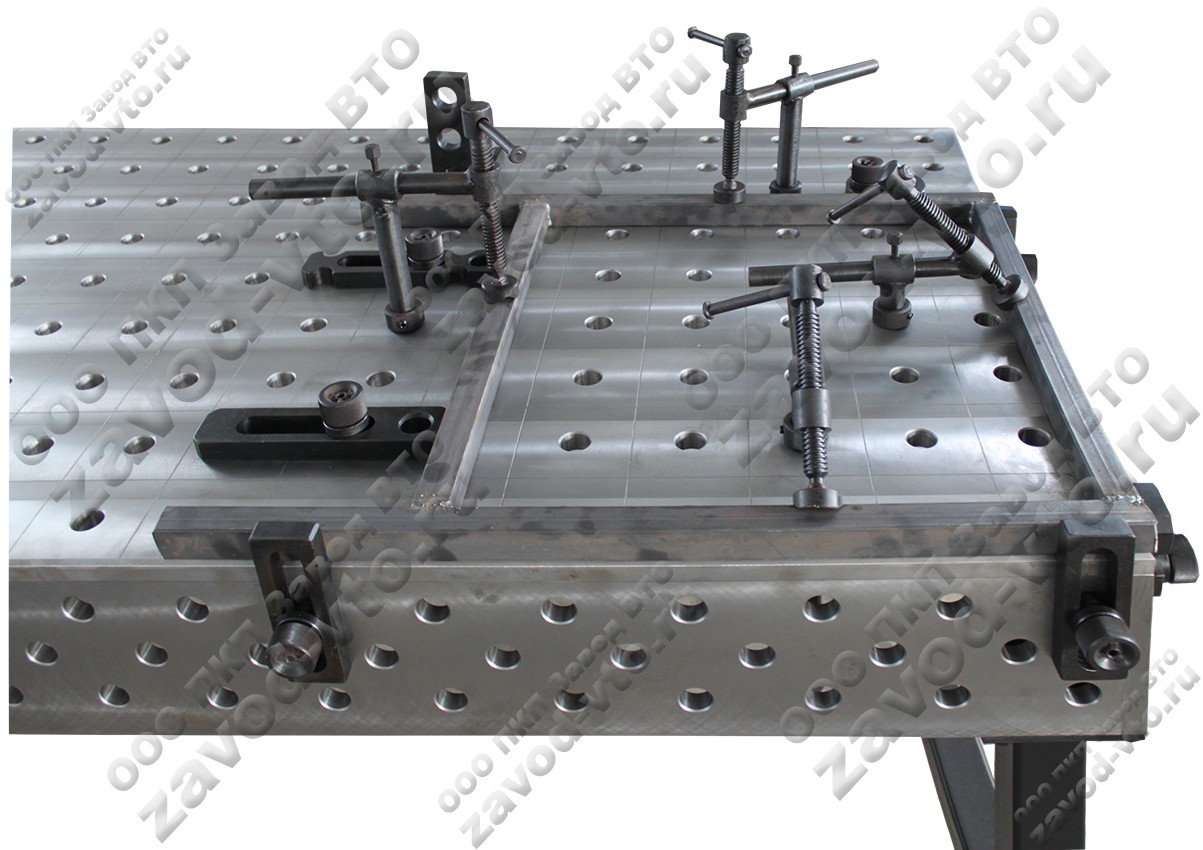

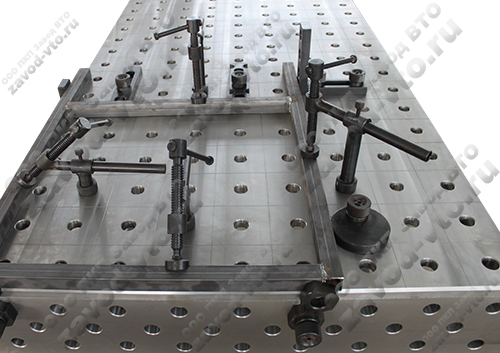

Стойка с зажимом ЗСД-03-28 предназначена для дополнительной комплектации столов сварочно-сборочных 3D моделей ССД-12, ССД-13, ССД-15. Стойка с зажимом является зажимным элементом сборочной оснастки, базируется на плоскости стола, позволяет зажимать к плоскости столешницы детали свариваемых металлоконструкций из профиля, листа и труб. Максимальная рабочая высота зажимаемой детали до 275 мм. Зажим происходит при вращении рукоятки зажимного винта. Регулировка высоты оснастки осуществляется втулкой, перемещаемой по стойке в необходимый для проведения сварочных работ размер. Зажимной винт, расположенный под углом в 45° от горизонтальной и вертикальной оси, позволяет производить фиксацию свариваемых деталей под данным углом.

161 760 Р
+ 7 560 Р Упаковка
196 980 Р
+ 8 640 Р Упаковка
296 160 Р
+ 9 720 Р Упаковка
374 700 Р
+ 10 860 Р Упаковка
345 720 Р
+ 9 600 Р Упаковка
487 920 Р
+ 11 040 Р Упаковка
574 680 Р
+ 11 820 Р Упаковка
494 940 Р + 9 720 Р Упаковка 490 980 Р
+ 9 720 Р Упаковка
31 980 Р
+ 2 460 Р Упаковка

Рекомендуемые комплекты сварочно-сборочных приспособлений:

1. Для столов серии ССД (система d28) - СКАЧАТЬ.
Для заказа серийной продукции или разработки модели по индивидуальным характеристикам
Вы можете отправить нам заявку. Действует гибкая система скидок!
