ФВУ-03 фильтровентиляционная установка
Распечатать

ФВУ-03 фильтровентиляционная установка

1055х725х1550 (без учета ПВУ)Масса: 152 кг

76 680 Р + 2 340 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-03
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габариты (ШxГxВ):
1055х725х1550 (без учета ПВУ)
Масса:
152 кг
Количество рабочих мест:
1
Назначение:
Для сварочных работ
Фильтры:
Фильтры грубой и тонкой очистки, угольный фильтр
Конструкция:
Навесная
Система самоочистки:
Без системы самоочистки
Вытяжная система:
С ПВУ
Производительность вентилятора:
1850-2650 м.куб./час
Мощность электродвигателя вентилятора:
1.5 кВт
Активная фильтрующая поверхность фильтра тонкой очистки :
23 м.кв.
Активная фильтрующая поверхность угольного фильтра:
2 м.кв.
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Радиус действия ПВУ:
2.5 м
Степень очистки:
99 %
Эффект очистки соответствует требованиям:
ГН 2.2.5.1313-03, ГН 2.2.5.2308-07
Уровень шума, не более:
78 дБА

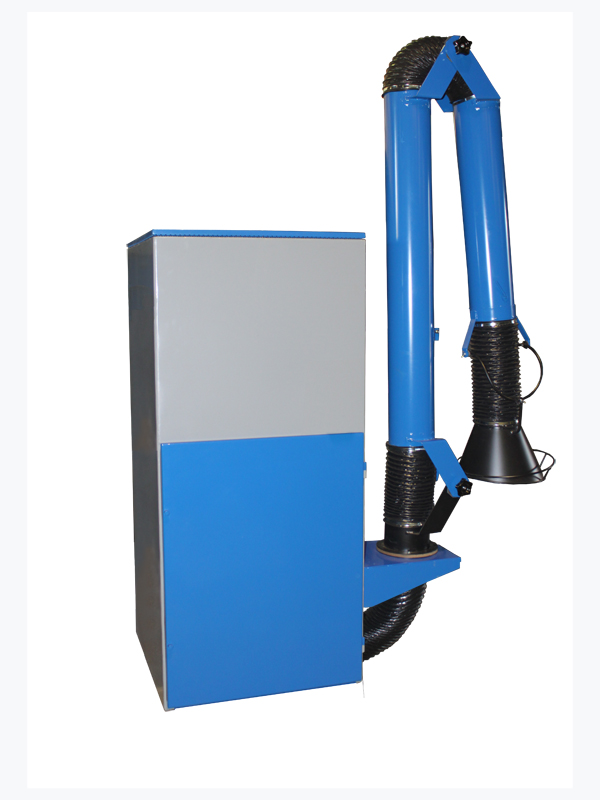

Фильтровентиляционная установка ФВУ-03 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, подъемно-поворотного вытяжного устройства, вентилятора, фильтрующих кассет.


Воздушно-газовая смесь, удаляемая из зоны сварки через ПВУ, проходит через воздуховод и искрогаситель, через фильтр грубой очистки, фильтр тонкой очистки, угольный фильтр, вентилятор и уже в очищенном состоянии выбрасывается через левую боковую стенку установки. По мере загрязнения фильтрующие элементы установки подлежат замене.

В нижней части фильтровентиляционной установки ФВУ-03 предусмотрен поддон, в котором собираются крупные частицы процесса очистки. При необходимости, по мере загрязнения, необходимо производить очистку поддона от мусора.

С лицевой стороны фильтровентиляционная установка ФВУ-03 оборудована дверью для обслуживания фильтров и очистки поддона от мусора, которая жестко фиксируется специальными прижимными ручками. Дверь примыкает к каркасу через уплотнитель, обеспечивающий герметичность установки.

Фильтровентиляционная установка ФВУ-03 крепится на стену помещения с помощью четырех кронштейнов, расположенных на задней стенке установки.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети. Включение, выключение вентилятора установки производится с помощью выносного пульта управления.

Установленное поворотно-вытяжное устройство позволяет производить забор сварочного аэрозоля и пыли из зоны проведения сварочных работ в радиусе 2,5 м от установки. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-03 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый)

- ПВУ;

- Фильтр воздушный кассетный;

- Фильтр воздушный компактный;

- Фильтр воздушный угольный;

- Выносной пульт управления;

- Кабель с разъёмом для подключения.

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

Фильтровентиляционная установка ФВУ-03 предназначена для улавливания и очистки воздуха от сварочного аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при проведении сварочных работ.

Для удаления вредных веществ из зоны выполнения работ фильтровентиляционная установка ФВУ-03 оборудована вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы в радиусе 2,5 м от установки. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, не содержать взрывоопасных смесей.

16 980 Р
+ 690 Р Упаковка
ФЛ фланец
ФЛ
1 320 Р
+ 30 Р Упаковка

Руководство по эксплуатации ФВУ-03 (Вентиляционная_установка_ФВУ-03.pdf, 374 Kb) [Скачать]

Схема ФВУ-03 (Эл.схема_ФВУ-03.pdf, 57 Kb) [Скачать]
