Модель ССН-03-03
Распечатать

ССН-03-03 стол сварщика сварочный пост

1100х850х1510 мм Чугунная плитаМах равномерно распределенная нагрузка на рабочую поверхность : 1400 кг С вытяжным зонтом С вентиляторомМасса: 135 кг

143 820 Р + 4 020 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССН-03-03
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

Габариты (ШxГxВ)::
1100х850х1510 мм
Размер рабочей поверхности:
1020х715 мм
Высота рабочей поверхности над уровнем пола:
780 мм
Материал рабочей поверхности:
Чугунная плита
Мах равномерно распределенная нагрузка на рабочую поверхность :
1400 кг
Вытяжная система:
С вытяжным зонтом
Наличие вентилятора:
С вентилятором
Производительность вентилятора:
1100-1800 м. куб./час
Мощность электродвигателя вентилятора:
0.55 кВт
Размер присоединительного фланца:
180х180 мм
Мах высота зоны сварки над рабочей поверхностью :
500 мм
Напряжение осветительной сети цепей управления:
220 В
Ток питающей сети:
3-х фаз., 50 Гц, 380 В
Масса:
135 кг

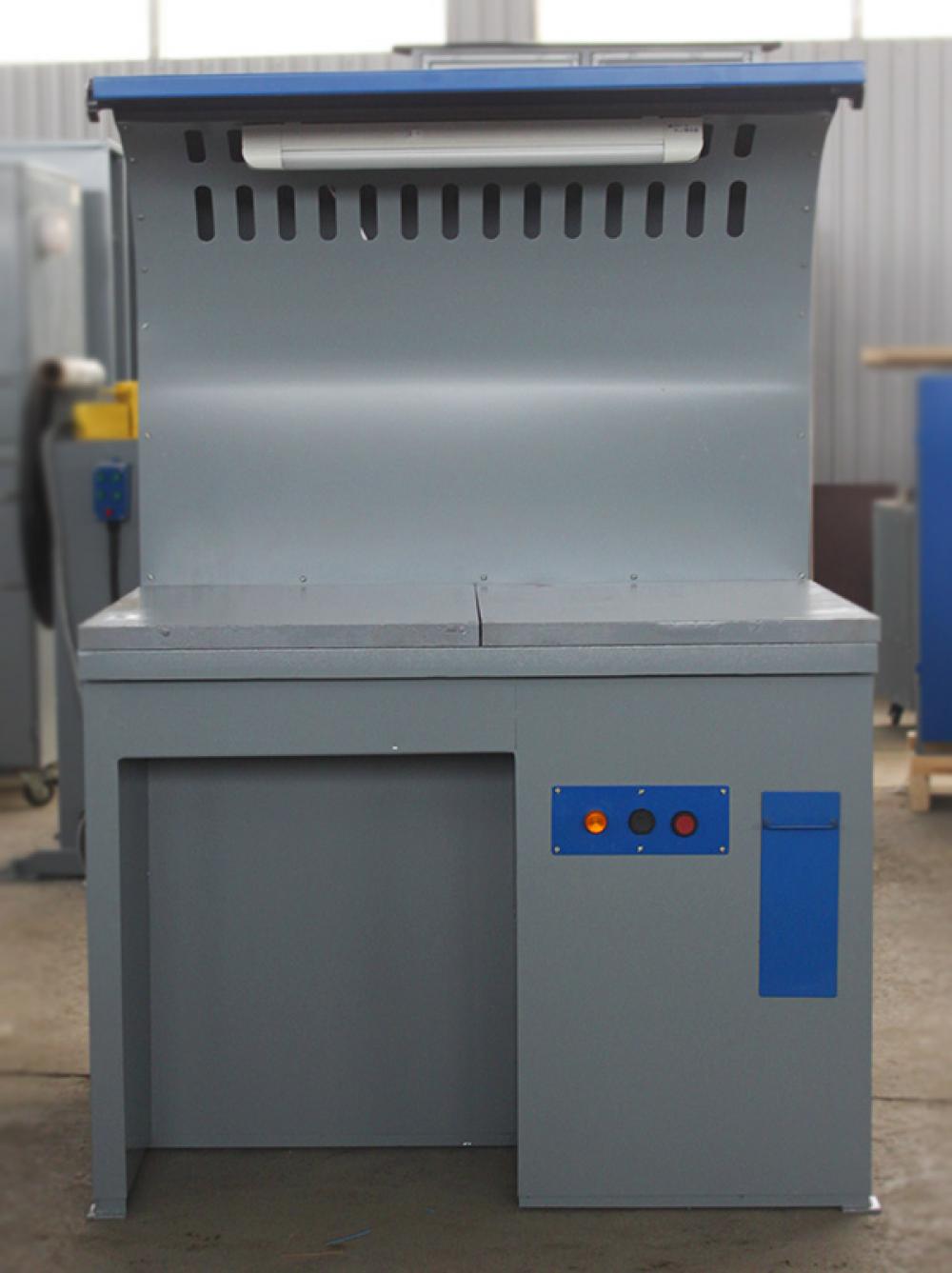

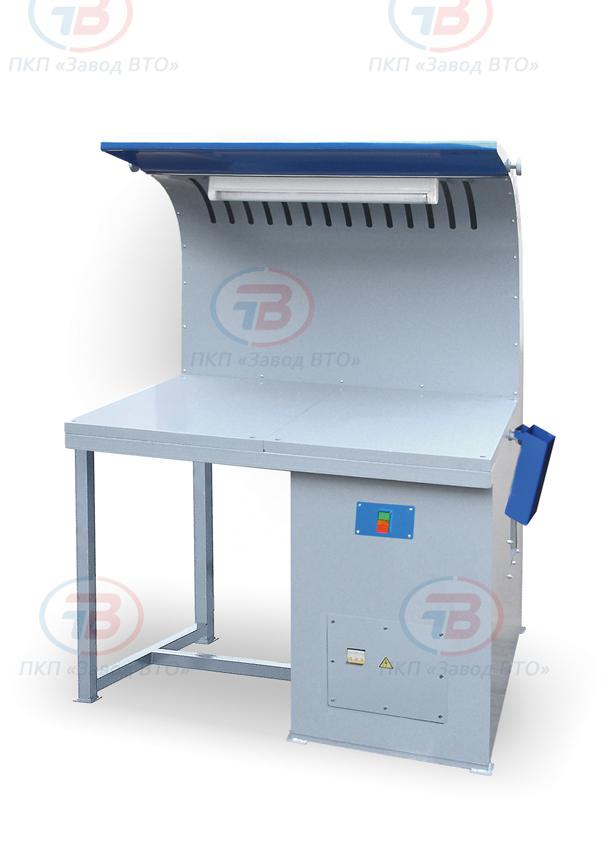

Стол сварщика (сварочный пост) ССН-03-03 состоит из жесткого сварного каркаса, выполненного из стальной профильной трубы, с обшивками из листовой стали, вытяжного зонта с козырьком, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика ССН-03-03 выполнена в виде двух съемных чугунных плит без пазов, изготовленных из серого чугуна и прошедших точную механическую обработку фрезерованием. Применение плит из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы плиты и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция плит с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных плит к каркасу осуществляется с помощью винтов.

В столе сварщика ССН-03-03 удаление сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах) производится сверху через вытяжной зонт. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

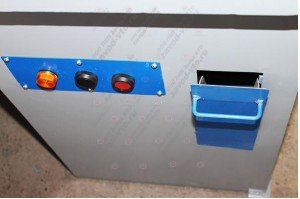

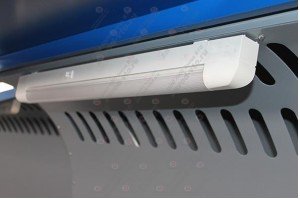

Местное освещение сварочного стола ССН-03-03 производится светильником, установленным в верхней части вытяжного зонта. Пульт управления электрооборудованием стола расположен слева под столешницей.

Стол сварщика ССН-03-03 оборудован болтами заземления для исключения поражения персонала электрическим током.

Присоединительные размеры фланца СКАЧАТЬ

По требованию Заказчика может быть установлен более мощный вентилятор (стоимость рассчитывается индивидуально, исходя из требований).

По желанию Заказчика стол сварщика (сварочный пост) ССН-03-03 может комплектоваться необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.


Стол сварщика (сварочный пост) ССН-03-03 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика ССН-03-03 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Для работы вытяжной системы стол сварщика модели ССН-03-03 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
