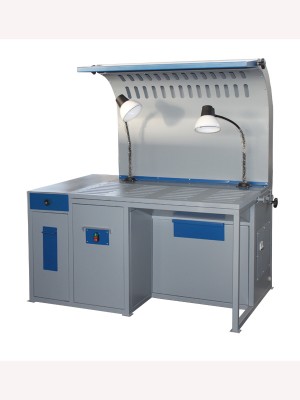

Модель ССН-01-03
Распечатать

ССН-01-03 стол сварщика сварочный пост

1385х880х1470 мм Чугунная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 1200 кг С вытяжным зонтом С вентиляторомМасса: 192 кг

94 680 Р + 2 160 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССН-01-03
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

Габариты (ШxГxВ)::
1385х880х1470 мм
Размер рабочей поверхности:
1020х500 мм
Высота рабочей поверхности над уровнем пола:
695 мм
Материал рабочей поверхности:
Чугунная решетка
Мах равномерно распределенная нагрузка на рабочую поверхность :
1200 кг
Вытяжная система:
С вытяжным зонтом
Наличие вентилятора:
С вентилятором
Производительность вентилятора:
1100-1800 м. куб./час
Мощность электродвигателя вентилятора:
0.55 кВт
Размер присоединительного фланца:
180х180 мм
Мах высота зоны сварки над рабочей поверхностью :
500 мм
Напряжение осветительной сети цепей управления:
36 В
Ток питающей сети:
3-х фаз., 50 Гц, 380 В
Масса:
192 кг

Стол сварщика (сварочный пост) ССН-01-03 состоит из жесткого сварного каркаса, выполненного из стального уголка, с обшивками из листовой стали, вытяжного зонта с козырьком, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика ССН-01-03 выполнена в виде съемной чугунной решетки. Решетка представляет собой чугунную литую плиту с пазами, изготовленную из серого чугуна и прошедшую точную механическую обработку фрезерованием. Применение решетки из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решетки и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решетки с опорными ребрами жесткости толщиной 25 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунной решетки к каркасу осуществляется с помощью винтов.

В столе сварщика ССН-01-03 удаление сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах) возможен снизу через рабочую поверхность (чугунную решетку), либо сверху через вытяжной зонт. Выбор необходимого направления отвода зависит от характеристик свариваемых изделий и осуществляется при помощи встроенной заслонки. Управление заслонкой осуществляется поворотом рукоятки, расположенной на правой боковой стенке. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

С лицевой стороны стола сварщика ССН-01-03 расположен выдвижной колчан для электродов, ящик для инструмента. Местное освещение сварочного поста ССН-01-03 производится двумя светильниками, установленными на столешнице. Пульт управления электрооборудованием стола расположен слева под столешницей.

Стол сварщика ССН-01-03 оборудован болтами заземления для исключения поражения персонала электрическим током.

Присоединительные размеры фланца СКАЧАТЬ

По требованию Заказчика может быть установлен более мощный вентилятор (стоимость рассчитывается индивидуально, исходя из требований).

По желанию Заказчика стол сварщика (сварочный пост) ССН-01-03 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) ССН-01-03 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика ССН-01-03 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Для работы вытяжной системы стол сварщика модели ССН-01-03 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
