ФВУ-03-05 фильтровентиляционная установка
Распечатать

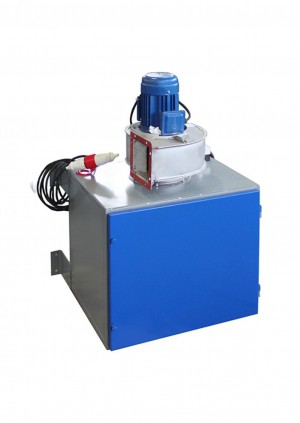

ФВУ-03-05 фильтровентиляционная установка

750х645х1055Масса: 81 кг
Цена: 76 680 Р + 3 840 Р Упаковка
75 960 Р + 3 840 Р Упаковка
Вы экономите: 720 Р (1%)
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-03-05
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габариты (ШxГxВ):
750х645х1055
Масса:
81 кг
Количество рабочих мест:
1
Назначение:
Для сварочных работ
Фильтры:
Фильтры грубой и тонкой очистки, угольный фильтр
Конструкция:
Навесная
Система самоочистки:
Без системы самоочистки
Вытяжная система:
С разъемом для ПВУ
Производительность вентилятора:
1110-1570 м.куб./час
Мощность электродвигателя вентилятора:
1.1 кВт
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Степень очистки:
99 %
Уровень шума, не более:
78 дБА

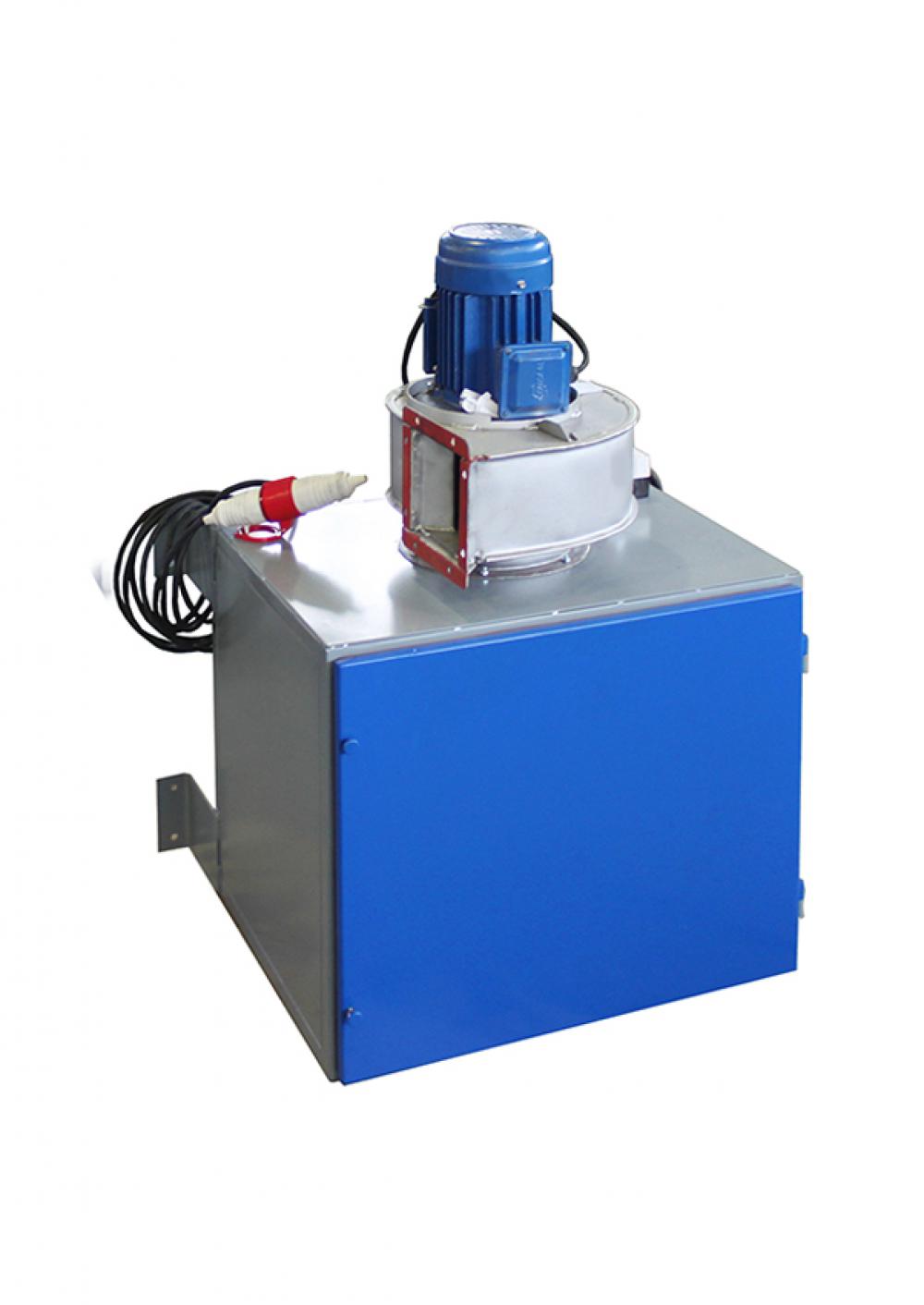

Фильтровентиляционная установка ФВУ-03-05 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, вентилятора, фильтрующих кассет.


Воздушно-газовая смесь, удаляемая из зоны сварки через ПВУ или фланец, проходит искрогаситель, через фильтр грубой очистки, фильтр тонкой очистки, угольный фильтр, вентилятор и уже в очищенном состоянии выбрасывается через выходной патрубок вентилятора, установленного на верхней обшивке установки. По мере загрязнения фильтрующие элементы установки подлежат замене.

С лицевой стороны фильтровентиляционная установка ФВУ-03-05 оборудована дверью для обслуживания фильтров, которая жестко фиксируется специальными прижимными ручками. Дверь примыкает к каркасу через уплотнитель, обеспечивающий герметичность установки.

Фильтровентиляционная установка ФВУ-03-05 крепится на стену помещения с помощью четырех кронштейнов, расположенных на задней стенке установки.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети. Включение, выключение вентилятора установки производится с помощью выносного пульта управления.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-03-05 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый)

- Фильтр воздушный компактный;

- Фильтр ячейковый гофрированный;

- Фильтр воздушный угольный;

- Выносной пульт управления;

- Кабель с разъёмом для подключения.

Фильтровентиляционная установка ФВУ-03-05 предназначена для улавливания и очистки воздуха от сварочного аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при проведении сварочных работ. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Фильтровентиляционная установка ФВУ-03-05 дополнительно может комплектоваться поворотно-вытяжным устройством моделей ПВУ-04, ПВУ-04-02 или фланцем ФЛ, которые крепятся к дну установки.

23 700 Р + 936 Р Упаковка 22 980 Р
+ 936 Р Упаковка
22 860 Р + 936 Р Упаковка 22 200 Р
+ 936 Р Упаковка
ФЛ фланец
ФЛ
1 800 Р + 42 Р Упаковка 1 680 Р
+ 42 Р Упаковка
Фильтр ячейковый карманный
Фильтр ячейковый карманный
Уточнить цену можно по запросу
Фильтр тонкой очистки
Фильтр тонкой очистки
Уточнить цену можно по запросу
Фильтр угольный
Фильтр угольный
Уточнить цену можно по запросу

Руководство по эксплуатации ФВУ-03-05 (Вентиляционная_установка_ФВУ-03-05.pdf, 168 Kb) [Скачать]

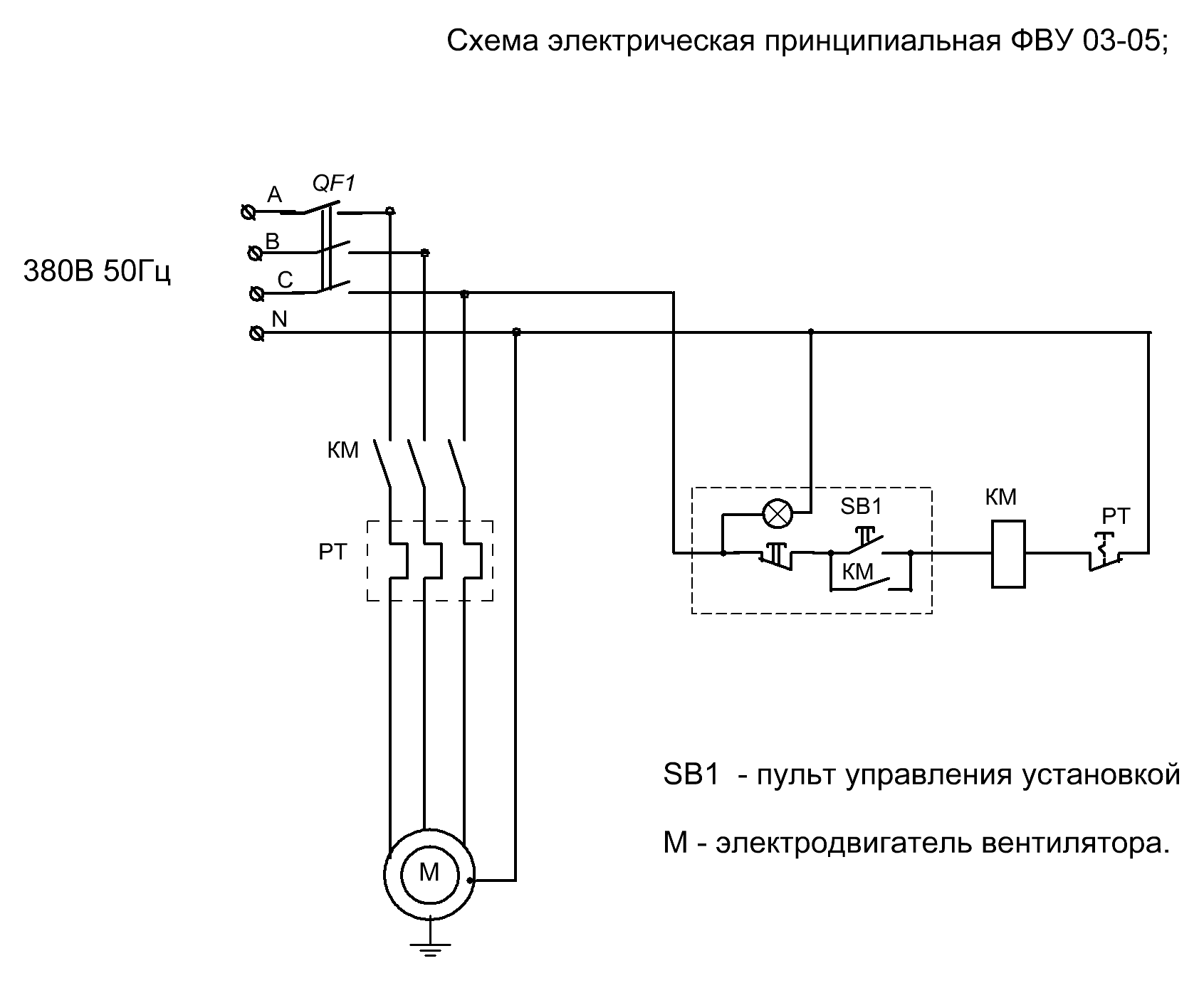

Схема ФВУ-03-05 (Эл.схема_ФВУ-03-05.GIF, 32 Kb) [Скачать]
