ФВУ-04 исп.2 фильтровентиляционная установка
Распечатать

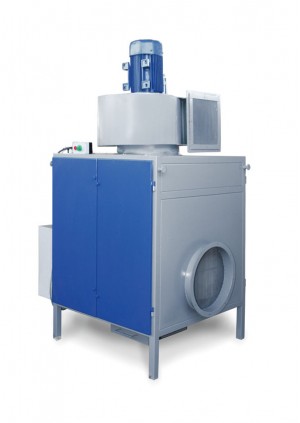

ФВУ-04 исп2 фильтровентиляционная установка

1210х940х2030Масса: 276 кг

341 580 Р + 6 060 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-04 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габариты (ШxГxВ):
1210х940х2030
Количество рабочих мест:
4
Назначение:
Для плазменной и лазерной резки конструкционных и углеродистых сталей
Фильтры:
Фильтрующая касcета
Конструкция:
Стационарная
Система самоочистки:
С системой самоочистки
Вытяжная система:
С фланцем для воздуховодов
Производительность вентилятора:
5200-8300 м.куб./час
Мощность электродвигателя вентилятора:
5.5 кВт
Активная фильтрующая поверхность :
40 м.кв.
Давление сжатого воздуха, не менее:
4 атм.
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Степень очистки:
99 %
Диаметр входного фланца:
400 мм.
Масса:
276 кг

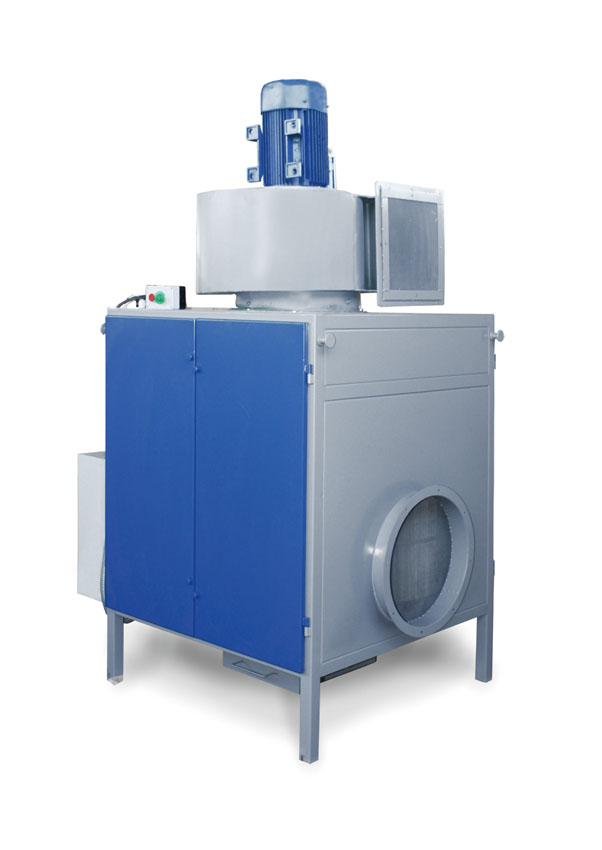

Фильтровентиляционная установка ФВУ-04 исп.2 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, вентилятора, фильтрующих кассет.

Воздушно-газовая смесь, образующаяся в процессе резки, через входной фланец поступает в камеру, где расположены фильтрующие кассеты. Проходя через фильтрующий материал кассет, пыль оседает на поверхность материала, а очищенный воздух проходит через вентилятор, установленный в верхней части установки, и выбрасывается через патрубок вентилятора.

Очистка фильтрующих кассет происходит при продувке их внутренней полости сжатым воздухом, для чего в системе установлены клапаны и ресивер. Управление системой очистки осуществляться в автоматическом режиме. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник, расположенный в нижней части установки

Для нормального функционирования, система очистки фильтров требует подключения к внешней пневматической системе с рабочим давлением не менее 4 атм.

С двух сторон фильтровентиляционная установка ФВУ-04 исп.2 оборудована дверями для обслуживания фильтров, которые жестко фиксируются специальными прижимными ручками. Все открывающиеся элементы установки (двери, пылесборник) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Окраска поверхности фильтровентиляционной установки ФВУ-04 исп.2 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый)

- Фильтр воздушный картриджный;

- Выносной пульт управления;

- Кабель с разъёмом для подключения.

Фильтровентиляционная установка ФВУ-04 исп.2 предназначена для улавливания и очистки воздуха от аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при плазменной и лазерной резке конструкционных и углеродистых сталей. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Вентиляционная система данной модели фильтровентиляционной установки оборудована четырьмя встроенными фильтрами с системой самоочистки.

Пневматическая система очистки фильтрующих кассет установки выполнена с использованием современной высокотехнологичной пневмоаппаратуры, что обеспечивает высокую надежность системы и облегчает обслуживание изделия.

Внимание! Для увеличения срока службы фильтрующих кассет рекомендуется перед фильтровентиляционной установкой ФВУ-04 исп.2 устанавливать устройство грубой очистки воздуха типа «Циклон».

Фильтр патронного типа
Фильтр патронного типа
Уточнить цену можно по запросу

Руководство по эксплуатации ФВУ-04 исп.2 (Вентиляционная_установка_ФВУ-04_исп.2.pdf, 182 Kb) [Скачать]

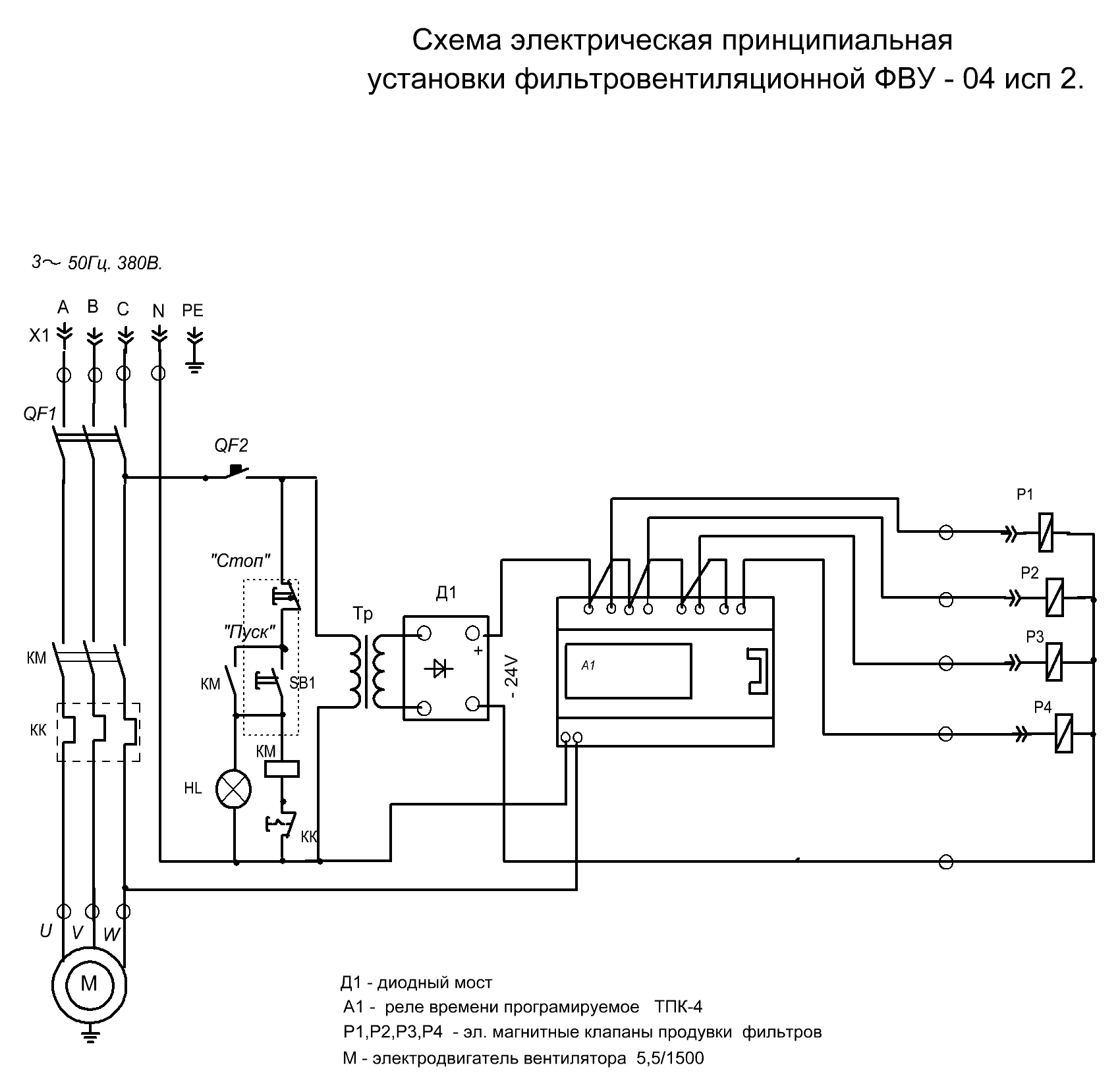

Схема ФВУ-04 исп.2 (Эл.схема_ФВУ_04_исп_2.GIF, 50 Kb) [Скачать]
