ЗСД-03-03 стойка с зажимом 45°
Распечатать

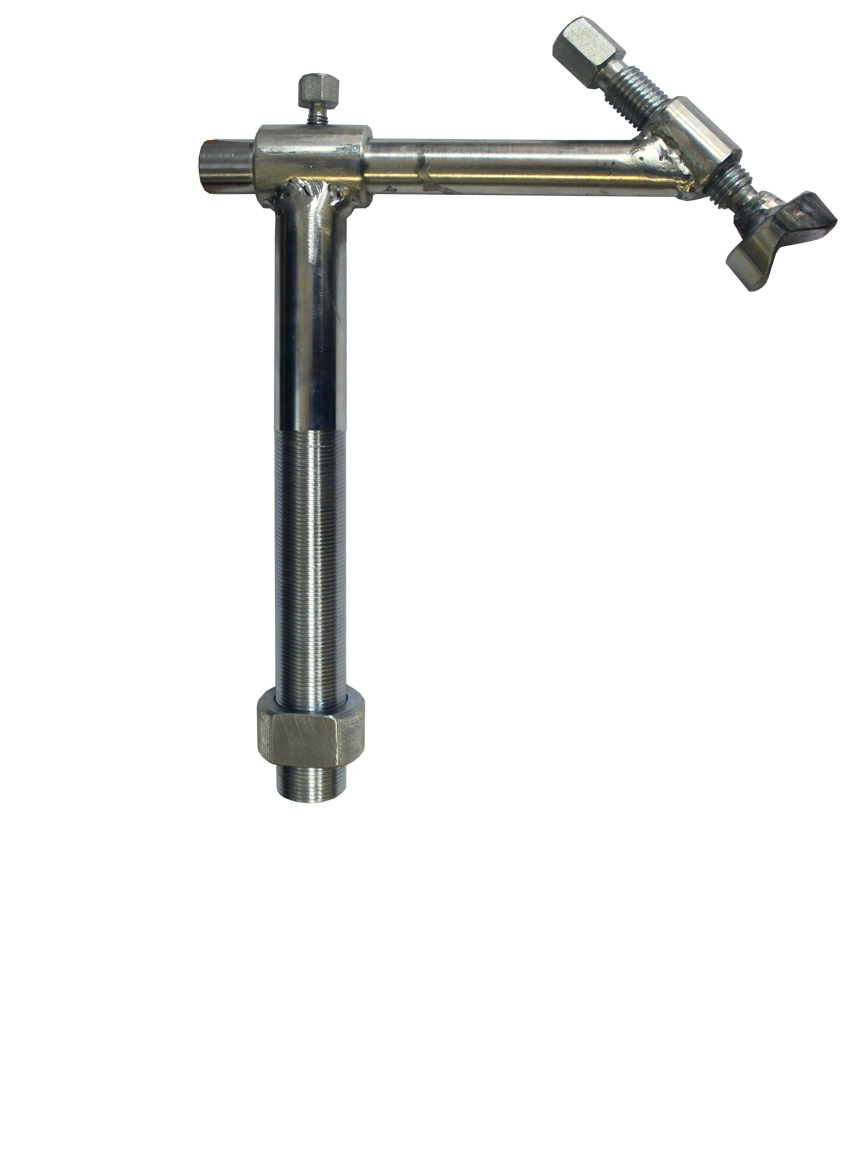

ЗСД-03-03 стойка с зажимом 45°

200х230х40 Зажимы, прижимыМасса: 1.7 кг

ЗСД-03-03 стойка с зажимом 45°


8 160 Р
Нашли дешевле?
Цена указана с учетом НДС.
ЗСД-03-03
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры (мм) 200х230х40
Диапазон регулировки зажимного винта (мм) от 20 до 150
Радиус действия зажимного винта (мм) от 50 до 150
Масса (кг) 1,7

ЗСД-03-03 стойка с зажимом 45°

Стойка с зажимом 45° ЗСД-03-03 предназначена для дополнительной комплектации столов сварочно-сборочных 3D серии ССД. Стойка с зажимом является зажимным элементом сборочной оснастки, базируется на плоскости стола, позволяет зажимать к плоскости столешницы детали свариваемых металлоконструкций из профиля, листа и труб. Максимальная рабочая высота зажимаемой детали до 150 мм. Зажим происходит при вращении зажимного винта гаечным ключом. Регулировка высоты оснастки осуществляется гайкой, перемещаемой по резьбе в необходимый для проведения сварочных работ размер. Зажимной винт, расположенный под углом в 45° от горизонтальной и вертикальной оси, позволяет производить фиксацию свариваемых деталей под данным углом. Благодаря компактным размерам зажимного винта стойка может использоваться в ограниченном пространстве.

39 240 Р
+ 3 420 Р Упаковка

Рекомендуемые комплекты сварочно-сборочных приспособлений:

1. Для столов серии ССМ - СКАЧАТЬ.

2. Для столов серии ССД (система d16) - СКАЧАТЬ.

3. Для столов серии ССД (система d26) - СКАЧАТЬ.

4. Для столов серии ССД (система d28) - СКАЧАТЬ.
