ССД-15/1 сварочно-сборочный стол 3D (с 5-ю рабочими поверхностями)
Распечатать

ССД-15/1 стол сварочно-сборочный 3D с 5-ю рабочими поверхностями с дополнительной диагональной сеткой отверстий d28

1000х900х850Равномерно распределенная нагрузка на рабочую поверхность стола: 3500 кг Ø отв. 28 мм Координатная сетка с шагом рисок 100 мм Стальная плитаМасса: 338 кг

304 680 Р + 7 560 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССД-15/1
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1000х900х850
Габаритные размеры столешницы (мм) 1000х900х200
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Равномерно распределенная нагрузка на плоскость стола (кг) до 3500
Масса (кг) 338

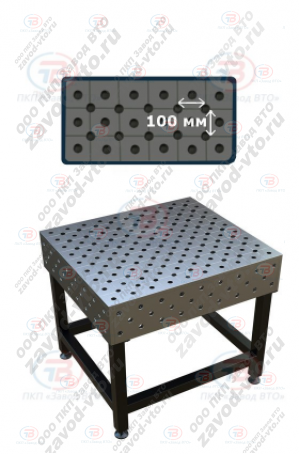

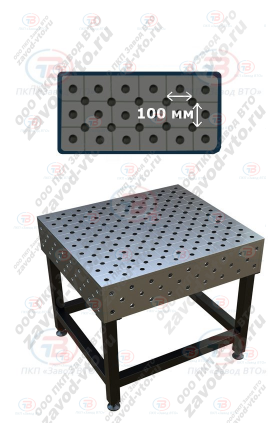

ССД-15/1 сварочно-сборочный стол 3D с системой отверстий D28 состоит из цельносварного каркаса на 4-х стойках и стальной столешницы, имеющей пять рабочих плоскостей.

Столешница стола представляет собой сварную конструкцию, выполненную из стального листа толщиной 25 мм. Ширина боковых граней столешницы 200 мм. Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 28 мм с шагом 100±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01-28, БС-02-28, БС-03-28, БС-04-28, БС-06-28, БС-07-28. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 100±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Для компенсации неровности пола, сварочно-сборочный стол 3D ССД-15/1 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

ССД-15/1 сварочно-сборочный стол 3D с системой отверстий D28 является универсальным сварочно-сборочным, монтажным столом, позволяющим проводить монтаж, сборку и сварку конструкций любой сложности. Модульная конструкция стола позволяет соединить несколько столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях. Жесткая сварная конструкция сборочного стола выдерживает высокие равномерно-распределенные нагрузки.

Конструкция стола позволяет устанавливать сварочные приспособления с пяти сторон, что позволяет использовать стол для сборки конструкций сложной конфигурации, выходящих за габариты рабочей плоскости стола.

Столешница стола представляет собой сварную конструкцию, выполненную из стального листа толщиной 25 мм. Ширина боковых граней столешницы 200 мм. На горизонтальную поверхность столешницы нанесены риски с шагом 100 мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и собираемых изделий, повышает точность сборки. Сборочные приспособления фиксируются на столе с помощью специальных болтов БС-01-28, БС-02-28, БС-03-28, БС-04-28, БС-06-28, БС-07-28, которые устанавливаются в отверстия диаметром 28 мм, выполненные на столешнице с шагом 100 мм.

Дополнительная (диагональная) сетка отверстий диаметром 28 мм на рабочей поверхности стола упрощает процесс сборки конструкций сложной конфигурации.

Стол ССД-15/1 может дополнительно комплектоваться специальными опорами ОД-01, ОД-02, ОД-03. Специальные опоры ОД-01 позволяют увеличить высоту столешницы над уровнем пола до 1000 мм. Опоры ОД-02 служат для крепления стола к полу помещения. Комплект колесных опор ОД-03 позволяет легко перемещать стол к месту проведения сварочно-сборочных, монтажных работ.

Благодаря своим компактным размерам монтажный стол может использоваться для организации рабочих мест как на промышленных предприятиях, так и в мастерских профессиональных училищ и других учебных заведений.

Каркас сварочно-сборочного стола 3D ССД-15/1 оборудован регулируемыми опорами для компенсации неровностей пола.
