ССД-15/2 сварочно-сборочный стол 3D (с 5-ю рабочими поверхностями)
Распечатать

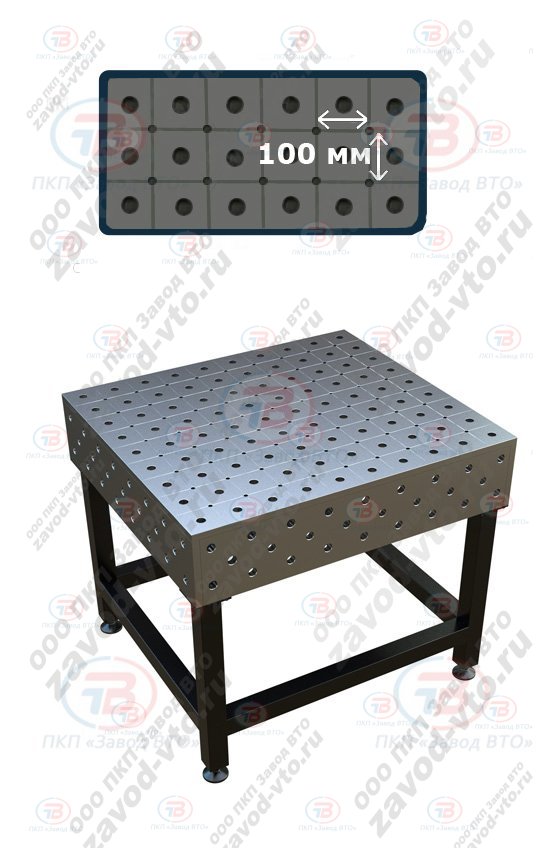

ССД-15/2 стол сварочно-сборочный 3D с 5-ю рабочими поверхностями с дополнительными резьбовыми диагональными отверстиями М12

1000х900х850Равномерно распределенная нагрузка на рабочую поверхность стола: 3500 кг Ø отв. 28 мм + М12 Координатная сетка с шагом рисок 100 мм Стальная плитаМасса: 344 кг

294 720 Р + 5 880 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССД-15/2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1000х900х850
Габаритные размеры столешницы (мм) 1000х900х200
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Равномерно распределенная нагрузка на плоскость стола (кг) до 3500
Масса (кг) 344

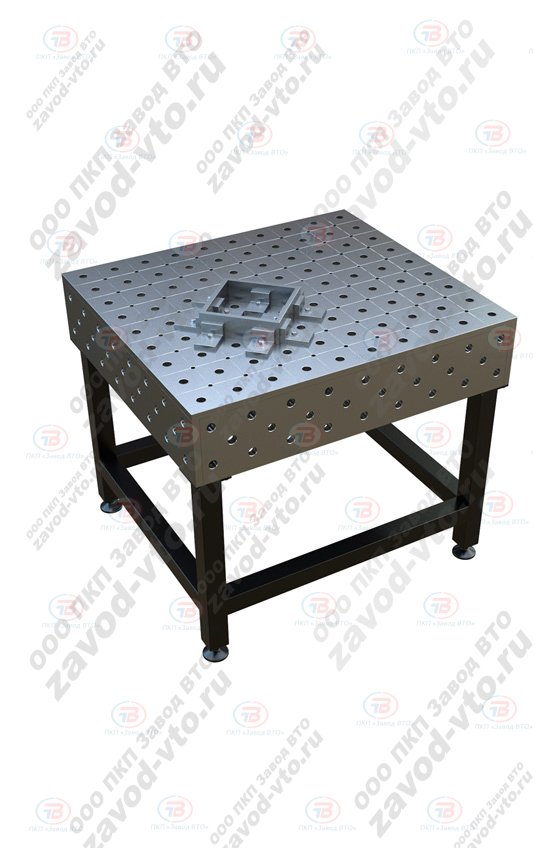

ССД-15/2 сварочно-сборочный стол 3D с системой отверстий D28 состоит из цельносварного каркаса на 4-х стойках и стальной столешницы, имеющей пять рабочих плоскостей.

Столешница стола представляет собой сварную конструкцию, выполненную из стального листа толщиной 25 мм. Ширина боковых граней столешницы 200 мм. Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 28 мм с шагом 100±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01-28, БС-02-28, БС-03-28, БС-04-28, БС-06-28, БС-07-28. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 100±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Для компенсации неровности пола, сварочно-сборочный стол 3D ССД-15/2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

ССД-15/2 сварочно-сборочный стол 3D с системой отверстий D28 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, что увеличивает производительность и качество сборки.

Модульная конструкция сварочного стола 3D ССД-15/2 позволяет соединять несколько сварочных столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях. Соединение столов между собой осуществляется с помощью болтов БС-03-28, БС-04-28.

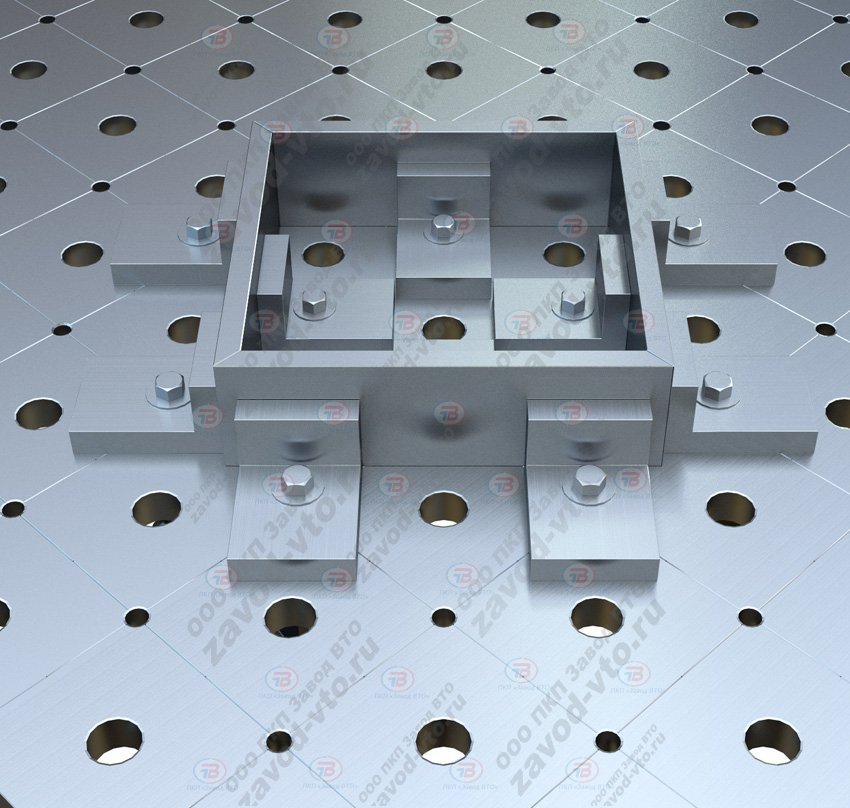

Дополнительная (диагональная) сетка резьбовых отверстий М12 на рабочей поверхности стола позволяет использовать не только специальные приспособления, предназначенные для столов этой серии, но и приспособления, оснастку, имеющиеся у покупателя и необходимые для выполнения сборки. При этом крепление оснастки на столе осуществляется с помощью стандартных болтов с резьбой М12. По желанию заказчика отверстия могут быть выполнены с любым диаметром резьбовых отверстий.

Преимущество применения стола сварочно-сборочного 3D ССД-15/2:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства. В том числе его можно использовать как позиционер для роботизированной сварки.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие пяти рабочих плоскостей значительно расширяет возможности по изготовлению конструкций сложной пространственной формы, выходящих за габариты рабочей плоскости стола.
- Наличие отверстий диаметром 28 мм, выполненных с точностью по Н8, обеспечивает высокую точность позиционирования сборочной оснастки.
- Наличие на горизонтальной плоскости стола координатной сетки с шагом рисок 100±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5 мм/м.
- Применение специальных опор ОД-01 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 1000 мм.
- Возможность крепления стола к полу помещения с помощью специальных опор ОД-02 (приобретаемых дополнительно).
- Комплект колесных опор ОД-03 (приобретаемых дополнительно) позволяет перемещать стол к месту проведения сварочно-сборочных, монтажных работ.
