Модель ССУ-01-04
Распечатать

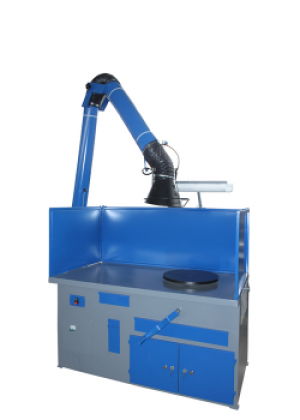

ССУ-01-04 стол сварщика сварочный пост

1890х850х1360 мм Диаметр поворотной плиты: 450 мм Чугунная подъемно-поворотная плитаМах равномерно распределенная нагрузка на рабочую поверхность : 2000 кгМах равномерно распределенная нагрузка на поворотную плиту: 500 кг с ПВУ С вентиляторомРадиус действия ПВУ: 2 мМасса: 282 кг ПВУ с подсветкой

98 940 Р + 2 280 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССУ-01-04
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

Габариты (ШxГxВ)::
1890х850х1360 мм
Размер рабочей поверхности:
1500х850 мм
Высота рабочей поверхности над уровнем пола:
810 мм
Диаметр поворотной плиты:
Диаметр поворотной плиты: 450 мм
Материал рабочей поверхности:
Чугунная подъемно-поворотная плита
Мах равномерно распределенная нагрузка на рабочую поверхность :
2000 кг
Мах равномерно распределенная нагрузка на поворотную плиту:
500 кг
Вытяжная система:
с ПВУ
Наличие вентилятора:
С вентилятором
Производительность вентилятора:
1850-2650 м. куб./час
Мощность электродвигателя вентилятора:
1.1 кВт
Размер присоединительного фланца:
180х180 мм
Радиус действия ПВУ:
2 м
Высота рабочей поверхности поворотной плиты над уровнем пола :
810-840 мм
Напряжение осветительной сети цепей управления:
220 В
Напряжение осветительной сети ПВУ:
12 В
Ток питающей сети:
3-х фаз., 50 Гц, 380/220 В
Масса:
282 кг

Стол сварщика (сварочный пост) ССУ-01-04 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, поворотно-вытяжного устройства, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика ССУ-01-04 представляет собой стальной лист со встроенной цельнолитой, механически обработанной, как по плоскости, так и по окружности, круглой плитой диаметром 450 мм, изготовленной из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 20 мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглой плиты такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающего плавное вращение плиты вокруг неподвижной оси.

Удаление вредных веществ осуществляется с помощью поворотно-вытяжного устройства (ПВУ), установленного на боковой стенке стола. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Стол сварщика (сварочный пост) ССУ-01-04 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

С лицевой стороны стола сварщика ССУ-01-04 расположен встроенный ящик для мелкого инструмента и приспособлений, выдвижной колчан для электродов, тумба с полками для инструмента и вспомогательного оборудования. Пульт управления электрооборудованием стола расположен в левой части стола.

Стол сварщика ССУ-01-04 оборудован болтами заземления для исключения поражения персонала электрическим током.

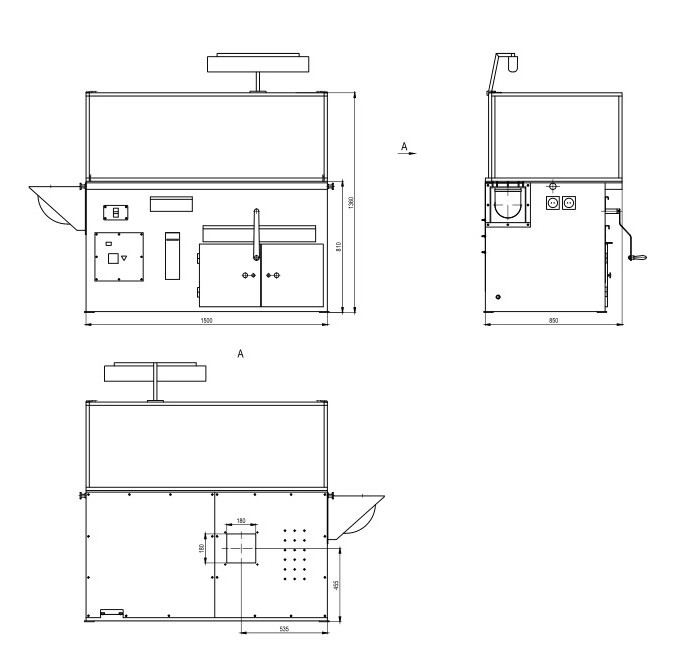

Присоединительные размеры фланца СКАЧАТЬ

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

По желанию заказчика стол сварщика (сварочный пост) ССУ-01-04 может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) ССУ-01-04 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика ССУ-01-04 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2 м вокруг него.

Для работы вытяжной системы стол сварщика модели ССУ-01-04 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.

Для удобства работы стол сварщика ССУ-01-04 оборудован подъемно-поворотной чугунной плитой, позволяющей выполнять сварочные работы со всех сторон изделия с одной установки за счет его подъема и вращения. Установка подъемно-поворотной плиты в крайнее нижнее положение дает возможность проводить работы на всей поверхности стола сварщика.
