МС-01-02 основание стола
Распечатать

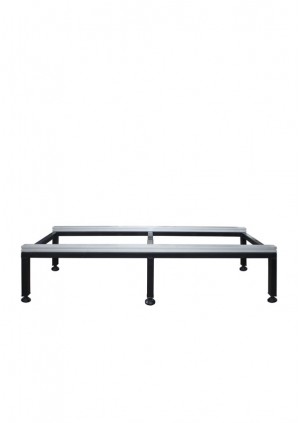

МС-01-02 основание стола

1800х750х580Равномерно распределенная нагрузка на основание стола: 2500 кг основание столаМасса: 76 кг

47 141 Р
Цена указана с учетом НДС.
МС-01-02
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Основание монтажного сварочного стола МС-01-02 используется для создания стола сварочно-сборочного в комплектации, необходимой для выполнения заданных работ.

Стол предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки. Применение универсальной сборочной оснастки увеличивает производительность и качество сборки, позволяет использовать данные столы как в серийном, так и в единичном производстве.

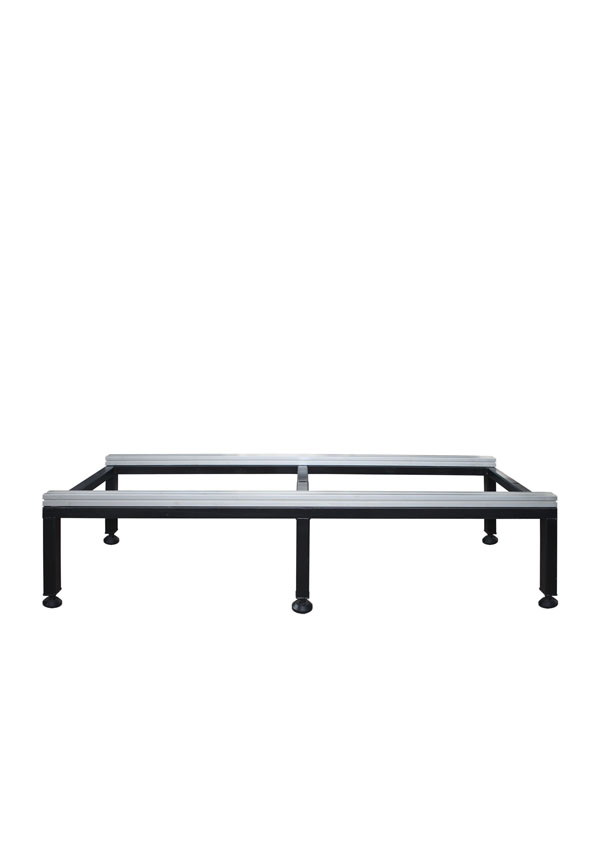

Основание монтажного сварочного стола состоит из каркаса сварной конструкции из стальной профильной трубы квадратного сечения на шести регулируемых опорах для компенсации неровностей пола и двух продольных алюминиевых профилей с Т-образными пазами для крепления и перемещения балок столешницы БМС-01 (приобретаются отдельно). Крепление алюминиевых профилей к каркасу основания производится с помощью специальных болтов с Т-образными головками.

Цельный тянутый алюминиевый профиль, используемый в конструкции изделия, обеспечивает точные геометрические параметры рабочей поверхности стола. Наличие одинаковых по геометрическим параметрам пазов со всех четырех сторон алюминиевого профиля позволяет при повреждении рабочей поверхности переворачивать профиль и устанавливать его неповрежденной поверхностью на рабочую плоскость. Это значительно увеличивает срок службы алюминиевых профилей и стола в целом, снижает затраты на эксплуатацию стола.
Количество устанавливаемых балок БМС-01 определяется, исходя из конструкции изделия, которое планируется собирать на данном столе, так как балки можно перемещать и устанавливать на основании в любом удобном положении. Произвольная геометрия поверхности стола позволяет обеспечить возможность следования элементов поверхности конструктивным элементам собираемого на столе изделия. Максимальное количество балок, которые можно устанавливать на столе - 22 шт, что позволяет обеспечить более плотное покрытие рабочей поверхности стола позиционирующими и зажимными устройствами. Возможность демонтажа балок столешницы позволяет при их повреждении перевернуть балку или произвести замену одной балки, а не стола в целом.

Данная модификация монтажного сварочного стола может использоваться для работы с цветными металлами и их сплавами, а также нержавеющей сталью, так как алюминиевые балки, образующие рабочую плоскость стола, обеспечивают наилучшую токопроводность и качество сварочного шва. Так же низкая твердость поверхности алюминиевого сплава не вызывает повреждений поверхности деталей из нержавеющей стали.

Максимально допустимая равномерно распределенная нагрузка на одну алюминиевую балку БМС-01 составляет 150 кг. При необходимости общая максимально допустимая равномерно распределенная нагрузка на стол может быть увеличена при использовании соответствующего каркаса стола.

Габариты (ШxГxВ):
1800х750х580
Равномерно распределенная нагрузка на основание стола:
2500 кг
Масса:
76 кг
