ССД-05-02 сварочно-сборочный стол 3D (с 5-ю рабочими поверхностями)
Распечатать

ССД-05-02 сварочно-сборочный стол 3D (с 5-ю рабочими поверхностями)

Стальная плита (5 рабочих поверхностей)Равномерно распределенная нагрузка на плоскость стола: 3500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/м Модульная конструкцияМасса: 378 кг 1500х900х850 Ø отв. 26мм Координатная сетка с шагом рисок 100 ммШирина стола: 900мм

159 949 Р
Цена указана с учетом НДС.
ССД-05-02
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1500х900х850
Габаритные размеры столешницы (мм) 1500х900х200
Отклонение от плоскостности рабочей поверхности стола (мм) не более 0,5
Равномерно распределенная нагрузка на плоскость стола (кг) до 3500
Масса (кг) 378

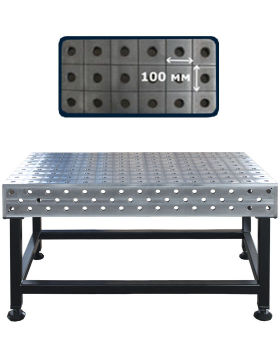

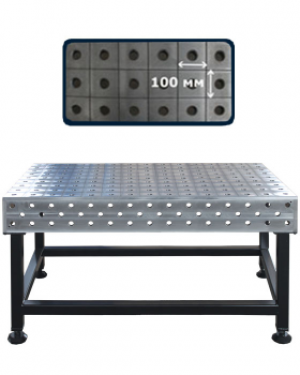

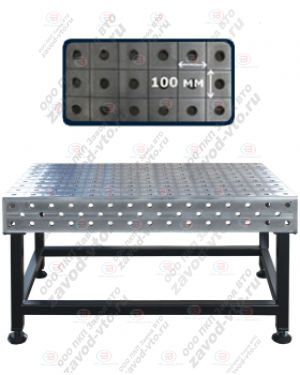

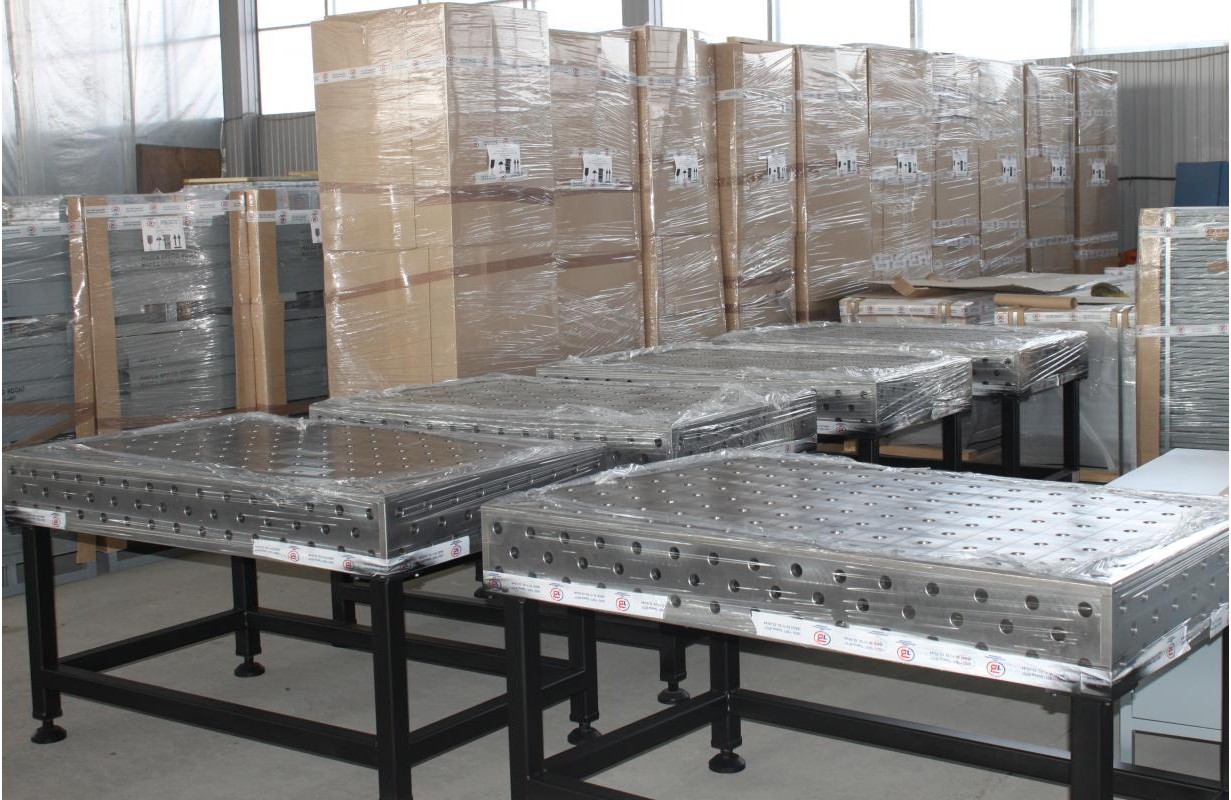

Сварочный стол ССД-05-02 состоит из каркаса сварной конструкции и стальной сварной столешницы, имеющей пять рабочих плоскостей с отверстиями с шагом 100±0,02мм. На основной поверхности стола нанесена разметочная сетка с шагом 100±0,02мм. В столах данной серии установка и закрепление позиционирующей и фиксирующей оснастки осуществляется по отверстиям при помощи специальных болтов БС-01, БС-02, БС-03, БС-04. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. Конструктивная особенность позволяет сращивать нескольких столов для увеличения рабочей поверхности, как по длине, так и по ширине, что очень удобно для изготовления длинномерных узлов.

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Для компенсации неровности пола, сварочный стол комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного:

  • Универсальность. Стол пригоден как для единичного, так и для серийного производства. Применим как позиционер для роботизированной сварки.
  • Не требуется подготовка специальной площадки для установки стола.
  • Наличие пяти рабочих плоскостей значительно расширяют возможности по изготовлению конструкции сложной пространственной формы.
  • Высокая точность установка и закрепление оснастки с погрешностью не более ±0,05мм.
  • Высокая точность позиционирование заготовок на поверхности стола с отклонением от плоскостности не более 0,5мм.

Стол ССД-05-02 является универсальным сварочно-сборочным, монтажным столом, позволяющим проводить монтаж, сборку и сварку конструкций любой сложности. Модульная конструкция стола позволяет соединить несколько столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях. Соединение столов между собой осуществляется с помощью болтов БС-04.
Жесткая сварная конструкция сборочного стола выдерживает высокие равномерно-распределенные нагрузки.

Конструкция стола позволяет устанавливать сварочные приспособления с пяти сторон, что позволяет использовать стол для сборки конструкций сложной конфигурации, выходящих за габариты рабочей плоскости стола.

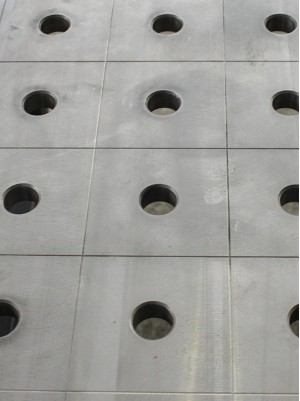

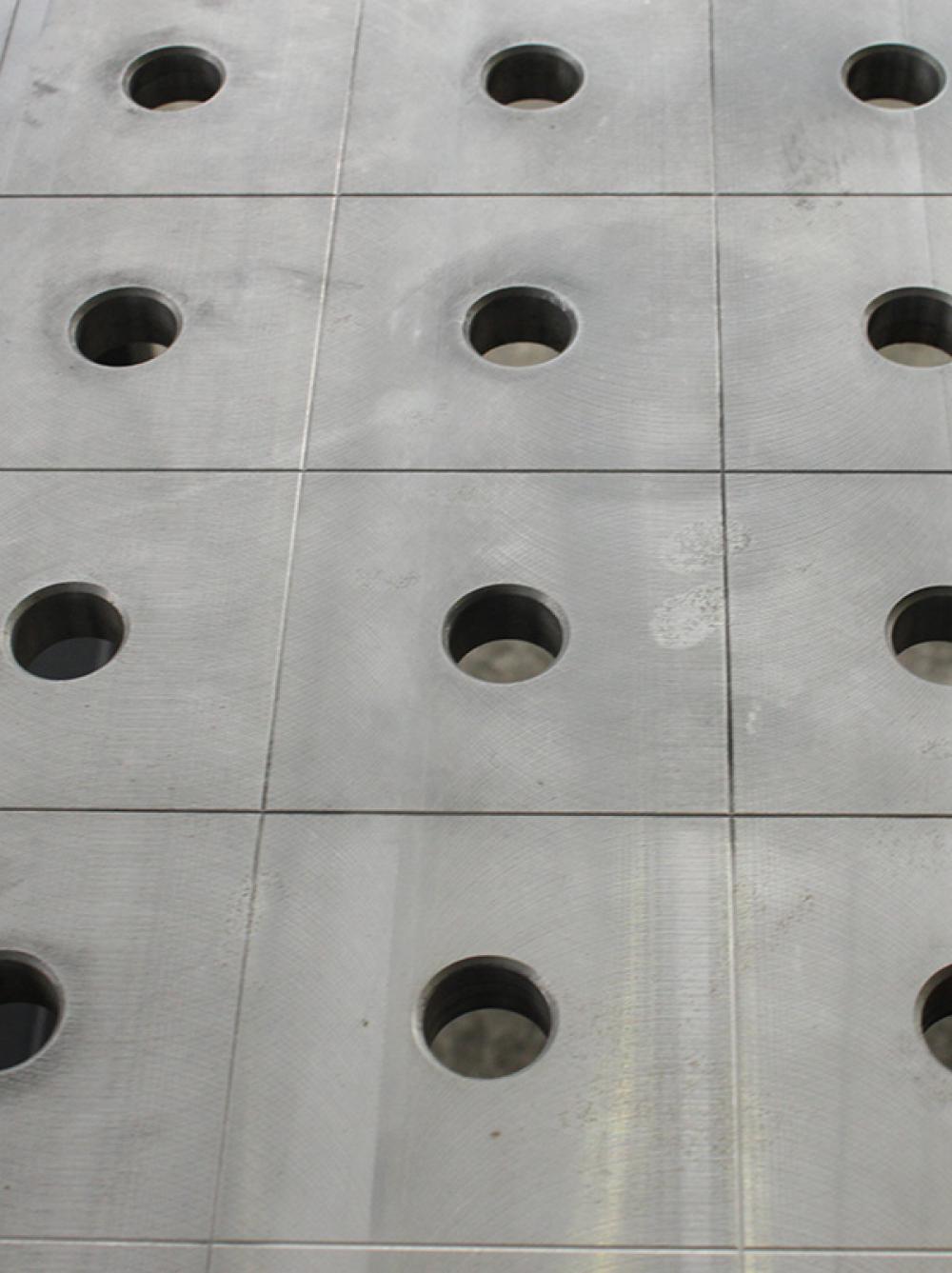

Столешница стола представляет собой сварную конструкцию, выполненную из стального листа толщиной 20 мм. Ширина боковых граней столешницы 200 мм. На горизонтальную поверхность столешницы нанесены риски с шагом 100 мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и собираемых изделий, повышает точность сборки. Сборочные приспособления фиксируются на столе с помощью специальных болтов БС-01, БС-02, БС-03, БС-04, которые устанавливаются в отверстия диаметром 26 мм, выполненные на столешнице с шагом 100 мм.

Стол ССД-05-02 может дополнительно комплектоваться специальными опорами ОД-01, ОД-02, ОД-03. Специальные опоры ОД-01 позволяют увеличить высоту столешницы над уровнем пола до 1000 мм. Опоры ОД-02 служат для крепления стола к полу помещения. Комплект колесных опор ОД-03 позволяет легко перемещать стол к месту проведения сварочно-сборочных, монтажных работ.

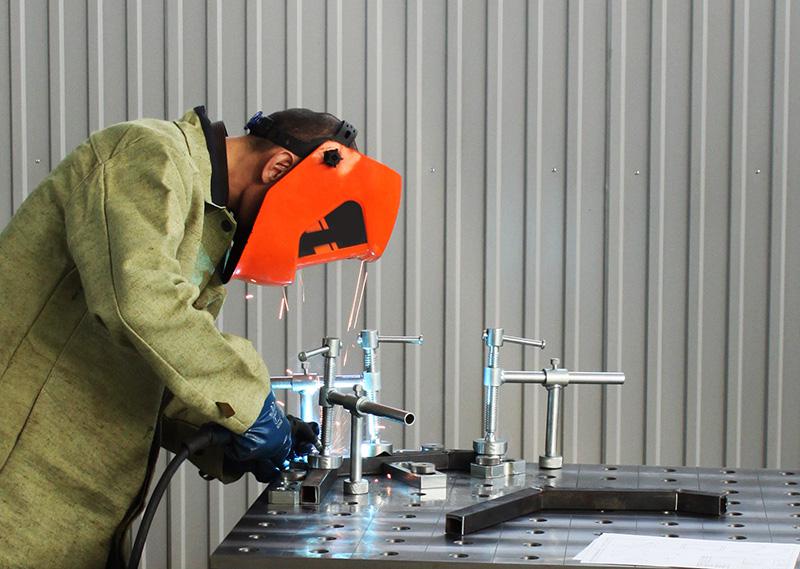

Благодаря своим компактным размерам монтажный стол может использоваться для организации рабочих мест как на промышленных предприятиях, так и в мастерских профессиональных училищ и других учебных заведений.

Каркас сварочно-сборочного стола ССД-05-02 оборудован регулируемыми опорами для компенсации неровностей пола.
