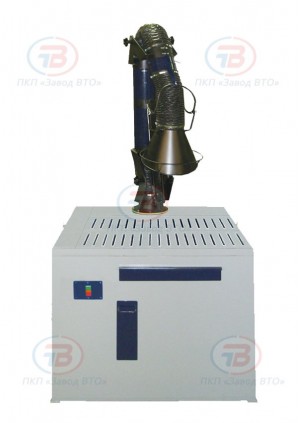

Стол сварщика, сварочный пост СС-01-03
Распечатать

СС-01-03 стол сварщика сварочный пост

970х850х750 мм Чугунная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 800 кг с ПВУ С вентиляторомРадиус действия ПВУ: 1.5 мМасса: 148 кг
Цена: 68 340 Р + 1 740 Р Упаковка
67 320 Р + 1 740 Р Упаковка
Вы экономите: 1 020 Р (1%)
Нашли дешевле?
Цена указана с учетом НДС.
СС-01-03
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры рабочего стола (мм) (без учета ПВУ) 970х850х750
Размер рабочей чугунных плит (мм) 745х600
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) 800
Мах зона сварки над рабочей поверхностью (мм) 500
Высота рабочей поверхности над уровнем пола (мм) 750
Напряжение осветительной сети подъёмно-поворотного устройства (В) 12
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м3/час) 1850-2650
Радиус действия подъемно-вытяжного устройства (м) 1,5
Размер присоединительного фланца (мм) 180х180
Масса, с ПВУ (кг) 148

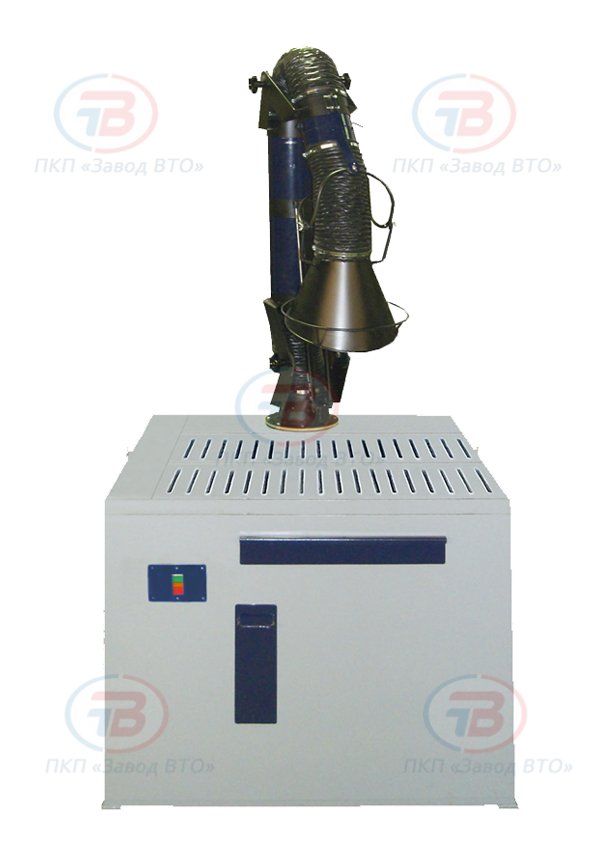

Стол сварщика (сварочный пост) СС-01-03 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, подъемно-поворотного вытяжного устройства, системы воздуховодов со встроенным вентилятором.

Присоединительные размеры патрубка СКАЧАТЬ

Рабочая поверхность стола сварщика СС-01-03 выполнена в виде двух съемных чугунных решеток. Решетки представляют собой чугунные литые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Применение решеток из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решеток и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решеток с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных решеток к каркасу осуществляется с помощью винтов.

Через пазы в чугунных решетках происходит удаление шлака, огарков электродов с рабочей поверхности стола сварщика в специальный выдвижной ящик, расположенный под столешницей.

Удаление вредных веществ осуществляется с помощью подъемно-поворотного вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

С лицевой стороны стола сварщика СС-01-03 расположен выдвижной колчан для электродов. Пульт управления электрооборудованием стола расположен слева под столешницей.

Стол сварщика СС-01-03 оборудован болтами заземления для исключения поражения персонала электрическим током.

По желанию Заказчика стол сварщика (сварочный пост) СС-01-03 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) СС-01-03 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика СС-01-03 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 1,5 м вокруг него.

Для работы вытяжной системы стол сварщика модели СС-01-03 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
