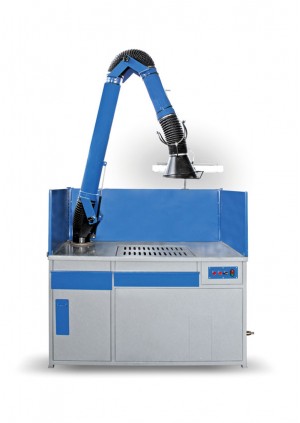

Стол сварщика, сварочный пост СС-02-06
Распечатать

СС-02-06 стол сварщика сварочный пост

1580х800х1340 мм С быстросъемной пневмоаппаратурой Чугунная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 1000 кг С ПВУ и ФВУ С вентиляторомАктивная фильтрующая поверхность : 10 м2Радиус действия ПВУ: 2.5 м С системой самоочистки С влагомаслоотделителем С искрогасителемМасса: 233 кг ПВУ с подсветкой
Цена: 126 600 Р + 2 280 Р Упаковка
122 940 Р + 2 280 Р Упаковка
Вы экономите: 3 660 Р (3%)
Нашли дешевле?
Цена указана с учетом НДС.
СС-02-06
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение

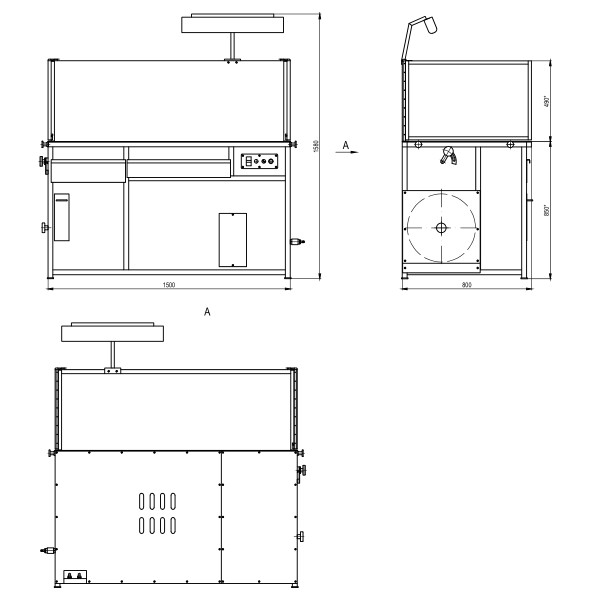

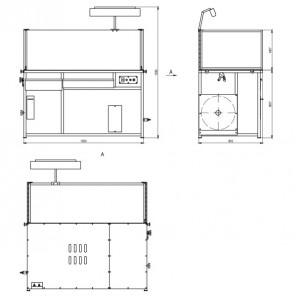

Габариты рабочего стола (мм) (без учета светильника и ПВУ) 1580х800х1340
Размер рабочей чугунной плиты (мм) 600х500
Высота рабочей поверхности над уровнем пола (мм) 850
Высота защитного экрана с учетом светильника (мм) 730
Мах равномерно распределенная нагрузка на рабочую чугунную плиту (кг) 1000
Напряжение осветительной сети цепей управления (В) 220
Напряжение осветительной сети подъемно-поворотного устройства (В) 12
Напряжение сети пневматической системы (В) 24
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м3/час) 1850-2650
Активная фильтрующая поверхность (м2) 10
Давление сжатого воздуха (атм), не менее 4
Радиус действия подъемно-вытяжного устройства (м) 2,5
Влагомаслоотделитель (шт) 1
Электроконтактный дифференциальный датчик (шт) 1
Масса, с ПВУ (кг) 233

Стол сварщика (сварочный пост) СС-02-06 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы, с обшивками из листовой стали, поворотно-вытяжного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика СС-02-06 представляет собой стальной лист со встроенной съемной чугунной решеткой. Решетка представляют собой чугунную литую плиту с пазами, изготовленную из серого чугуна и прошедшую точную механическую обработку фрезерованием. Применение решетки из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ней брызг металла, что увеличивает срок службы решетки и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решетки с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью.

Через вырезы в чугунной решетке происходит нижний отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки. Воздуховод, соединенный с воздухозаборником стола, оборудован встроенной заслонкой, перекрывающей вентиляционный канал, либо регулирующий интенсивность отбора воздуха с поверхности стола. Управление заслонкой осуществляется поворотом рукоятки, расположенной на левой боковой стенке.

Удаление вредных веществ может также осуществляться с помощью поворотно-вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ или решетку, проходит через воздуховоды, подсоединенные к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через пазы, выполненные в задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением 4 атм. Стол сварщика СС-02-06 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующей кассете.

Стол сварщика (сварочный пост) СС-02-06 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

С лицевой стороны стола сварщика СС-02-06 расположен встроенный ящик для мелкого инструмента и приспособлений, выдвижной колчан для электродов. Пульт управления электрооборудованием стола и системой очистки расположен в правой части стола.

Стол сварщика СС-02-06 оборудован болтами заземления для исключения поражения персонала электрическим током.

Присоединительные размеры фланца СКАЧАТЬ

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

По желанию Заказчика стол сварщика (сварочный пост) СС-02-06 может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) СС-02-06 применяется в качестве стационарного сварочного поста. Стол сварщика СС-02-06 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика СС-02-06 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2,5 м вокруг него.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции.

Руководство по эксплуатации СС-02-06 (Стол_сварщика_СС-02-06.doc, 241 Kb) [Скачать]
