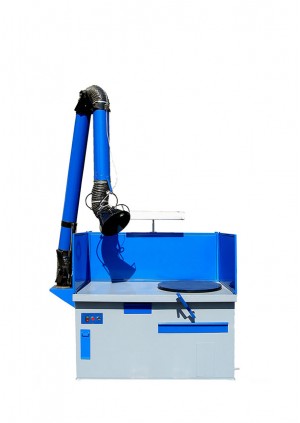

ССУ-01-05 стол сварщика сварочный пост

1910х850х1400 мм Диаметр поворотной плиты: 450 мм Чугунная подъемно-поворотная плитаМах равномерно распределенная нагрузка на рабочую поверхность : 2000 кгМах равномерно распределенная нагрузка на поворотную плиту: 500 кг С ПВУ и ФВУ С вентиляторомАктивная фильтрующая поверхность : 10 м2Радиус действия ПВУ: 2 м С системой самоочистки С влагомаслоотделителем С искрогасителемМасса: 323 кг ПВУ с подсветкой
Цена: 132 720 Р + 2 520 Р Упаковка
131 160 Р + 2 520 Р Упаковка
Вы экономите: 1 560 Р (1%)
Нашли дешевле?
Цена указана с учетом НДС.
ССУ-01-05
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

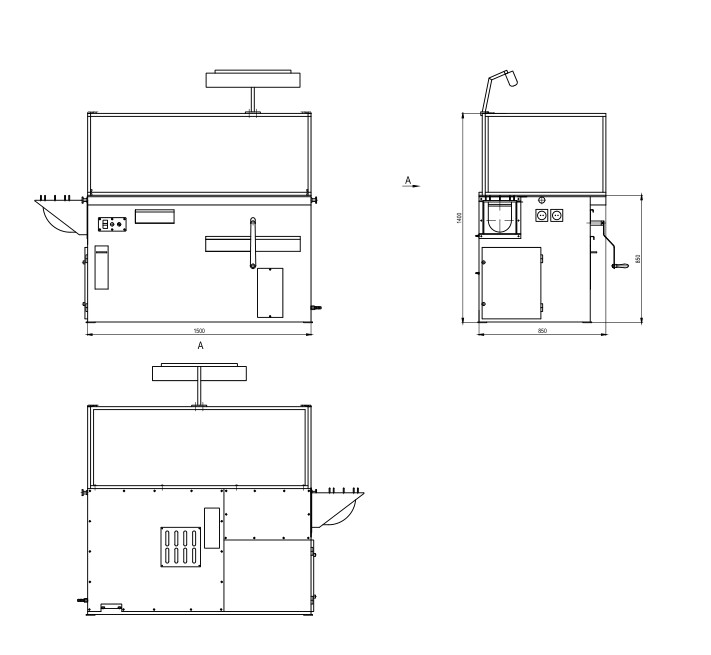

Габариты (ШxГxВ)::
1910х850х1400 мм
Размер рабочей поверхности:
1500х850 мм
Высота рабочей поверхности над уровнем пола:
850 мм
Диаметр поворотной плиты:
Диаметр поворотной плиты: 450 мм
Материал рабочей поверхности:
Чугунная подъемно-поворотная плита
Мах равномерно распределенная нагрузка на рабочую поверхность :
2000 кг
Мах равномерно распределенная нагрузка на поворотную плиту:
500 кг
Вытяжная система:
С ПВУ и ФВУ
Наличие вентилятора:
С вентилятором
Производительность вентилятора:
1850-2650 м. куб./час
Мощность электродвигателя вентилятора:
1.1 кВт
Активная фильтрующая поверхность :
10 м2
Давление сжатого воздуха (атм), не менее:
5
Размер присоединительного фланца:
180х180 мм
Радиус действия ПВУ:
2 м
Система самоочистки:
С системой самоочистки
Влагомаслоотделитель:
С влагомаслоотделителем
Доп. опции:
С электроконтактным дифференциальным датчиком, эффект очистки соответствует требованиям ГН 2.2.5.1313-03, ГН 2.2.5.2308-07
Искрогаситель:
С искрогасителем
Высота рабочей поверхности поворотной плиты над уровнем пола :
850-880 мм
Напряжение осветительной сети цепей управления:
220 В
Напряжение осветительной сети ПВУ:
12 В
Ток питающей сети:
3-х фаз., 50 Гц, 380 В
Уровень шума, не более:
70 дБА
Масса:
323 кг

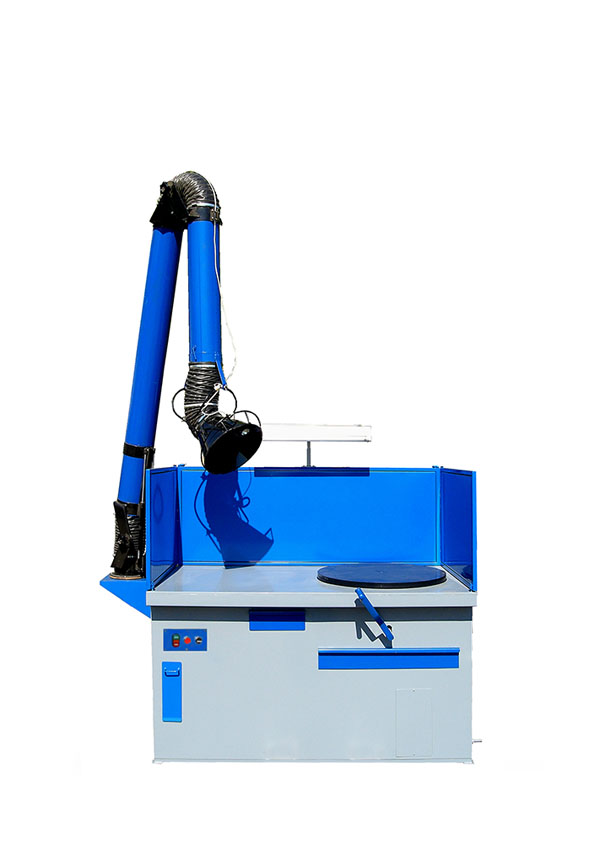

Стол сварщика (сварочный пост) ССУ-01-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, подъемно-поворотного вытяжного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика ССУ-01-05 представляет собой стальной лист со встроенной цельнолитой, механически обработанной, как по плоскости, так и по окружности, круглой плитой диаметром 450 мм, изготовленной из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 20 мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглой плиты такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающего плавное вращение плиты вокруг неподвижной оси.

Удаление вредных веществ осуществляется с помощью поворотно-вытяжного устройства (ПВУ), установленного на боковой стенке стола. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ, проходит через искрогаситель и воздуховод, подсоединенный к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика ССУ-01-05 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующей кассете.

Стол сварщика (сварочный пост) ССУ-01-05 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

С лицевой стороны стола сварщика ССУ-01-05 расположен встроенный ящик для мелкого инструмента и приспособлений, выдвижной колчан для электродов. Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол сварщика ССУ-01-05 оборудован болтами заземления для исключения поражения персонала электрическим током.

Присоединительные размеры фланца СКАЧАТЬ

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

По желанию Заказчика стол сварщика (сварочный пост) ССУ-01-05 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) ССУ-01-05 применяется в качестве стационарного сварочного поста. Стол сварщика ССУ-01-05 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика ССУ-01-05 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2 м вокруг него.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика ССУ-01-05 через выходной фланец вентилятора, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.

Для удобства работы стол сварщика ССУ-01-05 оборудован подъемно-поворотной чугунной плитой, позволяющей выполнять сварочные работы со всех сторон изделия с одной установки за счет его подъема и вращения. Установка подъемно-поворотной плиты в крайнее нижнее положение дает возможность проводить работы на всей поверхности стола сварщика.
