ССД-01-03 исп.2 сварочно-сборочный стол 3D
Распечатать

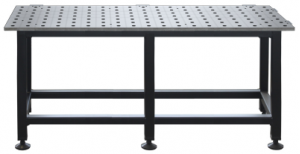

ССД-01-03 исп2 сварочно-сборочный стол 3D

Чугунная плитаРавномерно распределенная нагрузка на плоскость стола: 3000 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 300 кг 1900х700х850 Ø отв. 26мм Координатная сетка с шагом рисок 100 ммШирина стола: 700мм

141 840 Р + 4 020 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССД-01-03 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1900х700х850
Габаритные размеры рабочей поверхности стола (мм) 1900х700
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) до 3000
Масса (кг) 300

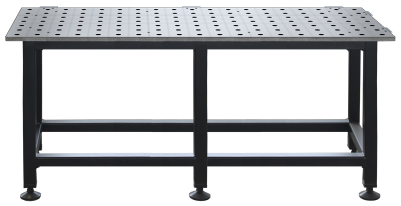

Сварочно-сборочный стол 3D ССД-01-03 исп.2 состоит из каркаса сварной конструкции и столешницы, образованной двумя, установленными встык, цельнолитыми чугунными плитами с разметочной сеткой и точными отверстиями с шагом 100±0,02 мм.

В сврочно-сборочных столах данной серии установка и закрепление позиционирующей и фиксирующей оснастки осуществляется по отверстиям при помощи специального быстрозажимного болта БС-01. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на сварочных столах данной серии.

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Для компенсации неровности пола, сварочный стол комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного ССД-01-03 исп.2:

Столы сварочно-сборочные 3D универсальны и пригодны для единичного и серийного производства. В том числе их можно использовать как позиционер для роботизированной сварки.

Наличие координатной сетки с шагом рисок 100 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности сборочного стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда и позволяет выставлять собираемые, свариваемые детали от риски, что исключает дополнительную установку упора для координации изделия, узла или конструкции в целом на плоскости сварочного стола.

Высокая точность позиционирования заготовок на поверхности стола с отклонением от плоскостности не более 0,5 мм.

Сварочно-сборочный стол 3D ССД-01-03 исп.2 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, что увеличивает производительность и качество сборки.

Преимущество применения стола сварочно-сборочного ССД-01-03 исп.2:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства. В том числе его можно использовать как позиционер для роботизированной сварки.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие отверстий диаметром 26 мм, выполненных с точностью по Н8, обеспечивает высокую точность позиционирования сборочной оснастки.
- Наличие координатной сетки с шагом рисок 100±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.
- Применение специальных опор ОД-01 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 1000 мм.
- Возможность крепления стола к полу помещения с помощью специальных опор ОД-02 (приобретаемых дополнительно).
