Модель ССН-04-04
Распечатать

ССН-04-04 стол сварщика сварочный пост

1090х850х1690 мм С защитными шторками Чугунная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 400 кг С вытяжным зонтом Без вентилятораМасса: 148 кг
Цена: 67 980 Р + 2 700 Р Упаковка
66 960 Р + 2 700 Р Упаковка
Вы экономите: 1 020 Р (2%)
Нашли дешевле?
Цена указана с учетом НДС.
ССН-04-04
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

Габариты (ШxГxВ)::
1090х850х1690 мм
Конструкция:
С защитными шторками
Размер рабочей поверхности:
750х600 мм
Высота рабочей поверхности над уровнем пола:
850 мм
Материал рабочей поверхности:
Чугунная решетка
Мах равномерно распределенная нагрузка на рабочую поверхность :
400 кг
Вытяжная система:
С вытяжным зонтом
Наличие вентилятора:
Без вентилятора
Диаметр присоединительного патрубка:
Ø155 мм
Мах высота зоны сварки над рабочей поверхностью :
700 мм
Ток питающей сети:
Переменный, 50 Гц, 220 В
Масса:
148 кг

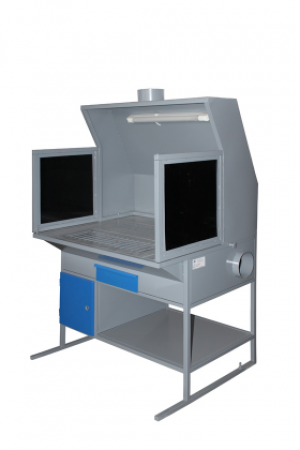

Стол сварщика (сварочный пост) ССН-04-04 состоит из жесткого сварного каркаса, выполненного из стальной профильной трубы, с обшивками из листовой стали, воздуховода, вытяжного зонта со светильником и защитных шторок со светофильтрами.

Прочная и жесткая рабочая поверхность стола сварщика (сварочного поста) ССН-04-04 обладает высокой износостойкостью и изготовлена в виде съемных чугунных решеток. Чугунные решетки представляет собой цельнолитые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Крепятся чугунные решетки к каркасу сварочного поста при помощи винтов и по мере износа могут быть заменены на новые.

Особая конструкция решетки с опорными ребрами жесткости толщиной 20 мм способна выдержать высокие нагрузки, обладает высокой износоустойчивостью и стойкостью к воздействию высоких температур и исключает прилипание сварочных брызг. Пазы в плите предназначены для удаления шлака, огарков электродов и с рабочей поверхности стола сварщика ССН-04-04 в специальный короб внутри поста при проведении сварочных и зачистных работ, а так же позволяют производить вытяжку сварочных аэрозолей, газовых смесей и абразивной пыли.

В сварочных постах (столах сварщика) ССН-04-04 данной серии отвод сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах) осуществляется одновременно снизу через рабочую поверхность (чугунные решетки) и сверху через вытяжной зонт.

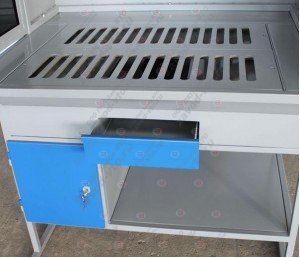

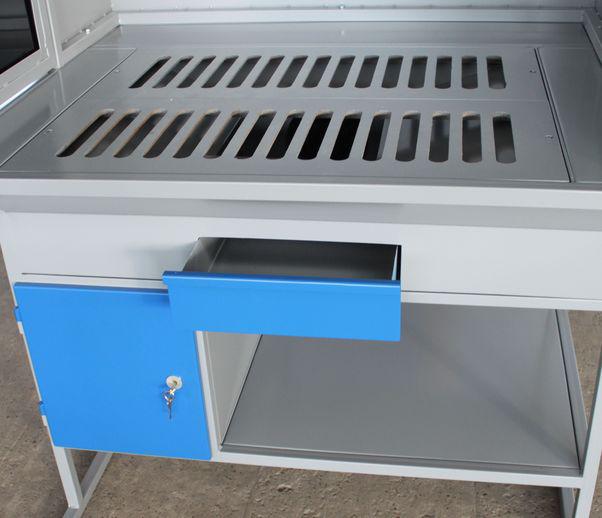

С лицевой стороны стола сварщика (сварочного поста) ССН-04-04 расположен выдвижной ящик для огарков, тумба и полка для инструментов.

Для подключения к общезаводской (цеховой) вентиляции на правой боковой панели и верхней зашивке зонта расположены фланцы.

Присоединительные размеры фланцев СКАЧАТЬ

Боковые защитные шторки выполнены из стальной трубы квадратного сечения и стеклянных светофильтров. Шторки имеют возможность раскладываться под общим углом 180 градусов. Светофильтры, установленные на шторках, обеспечивают надежную защиту глаз учащихся от вредных световых излучений, возникающих в процессе сварки.

Стол сварщика (сварочный пост) ССН-04-04 оборудован болтами заземления для исключения поражения персонала электрическим током.

По желанию Заказчика стол сварщика (сварочный пост) ССН-04-04 может комплектоваться колчаном для электродов, который может размещаться на столешнице или устанавливаться на цапфы сварочных постов, а также стол сварщика может комплектоваться необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стационарный стол сварщика (сварочный пост) ССН-04-04 предназначен для организации рабочего места сварщика для проведения сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением сварочных аэрозолей, газовых смесей и абразивной пыли (при шлифовальных и зачистных работах). Использование в конструкции стола сварщика защитных шторок со светофильтрами позволяет особенно эффективно использовать стол сварщика в мастерских учебных заведений для ознакомления учащихся с процессом проведения сварочных работ.

Для работы вытяжной системы стол сварщика (сварочный пост) модели ССН-04-04 должен быть подключен к централизованной вытяжке, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-04 (сопутствующие товары), которые позволяют очищать воздух, удаляемый с поверхности стола сварщика при проведении сварочных работ, от сварочного аэрозоля и пыли.
