ПКП "Завод высокотехнологичного оборудования"
Модель ССУ-03-02
Распечатать

ССУ-03-02 стол сварщика сварочный пост

1470х830х890 мм Диаметр поворотной плиты: 650 мм Чугунная поворотная плита (с прижимами) + стальная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 1000 кгМах равномерно распределенная нагрузка на поворотную плиту: 500 кг Без вытяжного зонта С вентиляторомМасса: 208 кг

154 920 Р + 3 660 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССУ-03-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

Габариты (ШxГxВ)::
1470х830х890 мм
Размер решетки:
780х490 мм
Высота рабочей поверхности над уровнем пола:
850 мм
Диаметр поворотной плиты:
Диаметр поворотной плиты: 650 мм
Материал рабочей поверхности:
Чугунная поворотная плита (с прижимами) + стальная решетка
Мах равномерно распределенная нагрузка на рабочую поверхность :
1000 кг
Мах равномерно распределенная нагрузка на поворотную плиту:
500 кг
Вытяжная система:
Без вытяжного зонта
Наличие вентилятора:
С вентилятором
Производительность вентилятора:
1850-2650 м. куб./час
Мощность электродвигателя вентилятора:
1.1 кВт
Размер присоединительного фланца:
180х180 мм
Высота рабочей поверхности поворотной плиты над уровнем пола :
890 мм
Ток питающей сети:
3-х фаз., 50 Гц, 380 В
Масса:
208 кг

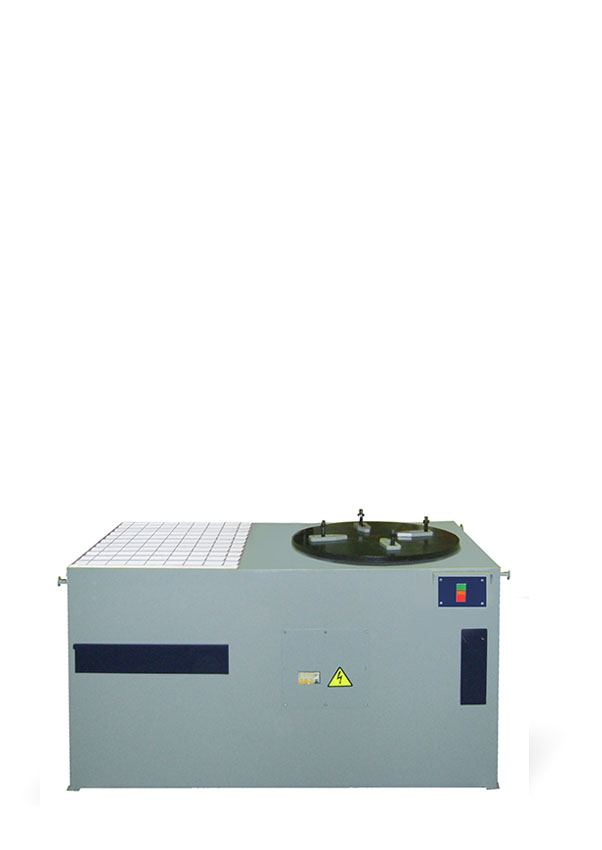

Стол сварщика (сварочный пост) ССУ-03-02 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы и уголка, с обшивками из листовой стали, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика ССУ-03-02 разделена на две части. Левая часть стола сварщика выполнена в виде съемной стальной решетки. Стальная решетка представляет собой сварную конструкцию, выполненную из стальных фрезерованных пластин. Пластины располагаются с одинаковым шагом, образуя опорную поверхность. Под решеткой расположен ящик для сбора окалины и других мелких отходов сварки. Через ячейки решетки происходит также удаление сварочного аэрозоля и абразивной пыли, образующихся в процессе работы.

Правая часть стола сварщика ССУ-03-02 представляет собой стальной лист со встроенной цельнолитой, механически обработанной, как по плоскости, так и по окружности, круглой плитой диаметром 650 мм, изготовленной из серого чугуна. Прочность плиты обеспечивается ребрами жесткости толщиной 25 мм, что позволяет выдерживать высокие равномерно распределенные нагрузки. Использование для круглой плиты такого материала как серый чугун, позволяет обеспечить высокую износостойкость поверхности при проведении сварочных работ и исключить прилипание сварочных брызг. В основании плиты расточено глухое отверстие под установку подшипника, обеспечивающего плавное вращение плиты вокруг неподвижной оси. В плите выполнены восемь резьбовых отверстий, в которые устанавливаются шпильки прижимов.

С лицевой стороны стола сварщика ССУ-03-02 расположен колчан для электродов. Пульт управления электрооборудованием стола расположен в правой части стола.

Стол сварщика ССУ-03-02 оборудован болтами заземления для исключения поражения персонала электрическим током.

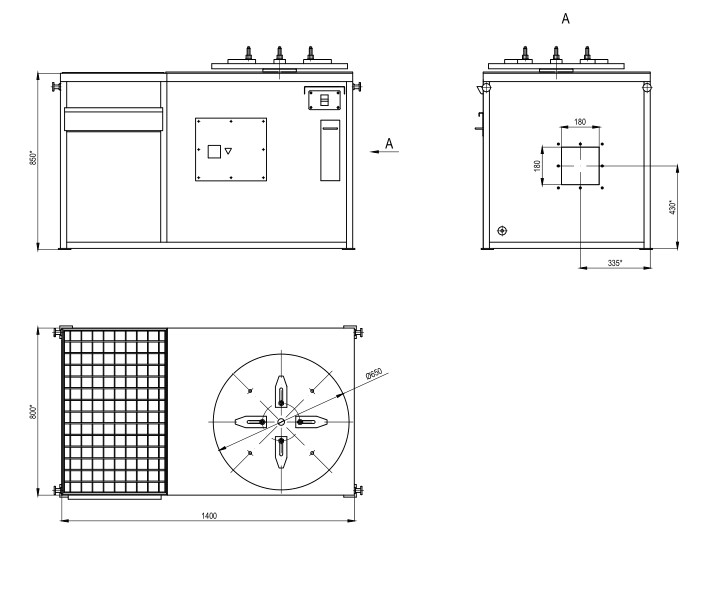

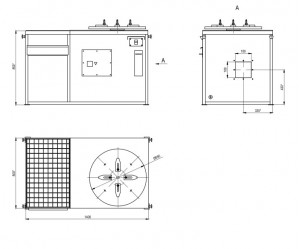

Присоединительные размеры фланца СКАЧАТЬ

По желанию Заказчика стол сварщика (сварочный пост) ССУ-03-02 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) ССУ-03-02 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика ССУ-03-02 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Для работы вытяжной системы стол сварщика модели ССУ-03-02 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.

Для удобства работы сварщика, уменьшения трудоемкости процесса и временных затрат, стол сварщика ССУ-03-02 оборудован поворотной чугунной плитой с комплектом из 4-х съемных прижимов, позволяющих закрепить детали различных габаритных размеров, с возможностью выполнения работ со всех сторон изделия с одной установки за счет легкого вращения плиты вокруг своей оси. Прижимы перемещаются по шпилькам диаметром 16 мм в вертикальном положении и фиксируются гайками, с их помощью можно фиксировать заготовки, детали, сборки или изделия сложной конфигурации в любом положении с максимальной высотой зажима 50 мм. При необходимости шпильки легко снимаются, тем самым не ограничивая рабочую область поворотной плиты.

Наличие в чугунной поворотной плите 8-ми отверстий для установки 4-х съемных прижимов позволяет обрабатывать изделия различных размеров и форм.
