Фильтровентиляционная установка ФВУ-07
Распечатать

ФВУ-07 фильтровентиляционная установка

700х720х1270 (без учета ПВУ)Масса: 130 кг

101 940 Р + 1 860 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-07
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габариты (ШxГxВ):
700х720х1270 (без учета ПВУ)
Масса:
130 кг
Назначение:
Для сварочных работ
Фильтры:
Фильтрующая касcета
Конструкция:
Передвижная
Система самоочистки:
С системой самоочистки
Вытяжная система:
С ПВУ
Производительность вентилятора:
1300-2500 м.куб./час
Мощность электродвигателя вентилятора:
2.2 кВт
Давление сжатого воздуха, не менее:
4 атм.
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Радиус действия ПВУ:
2 м
Степень очистки:
99 %

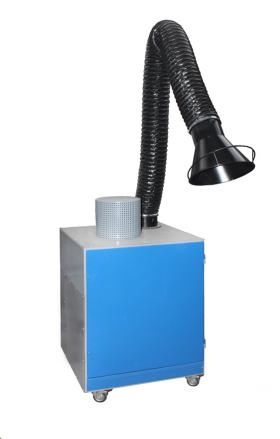

Фильтровентиляционная установка ФВУ-07 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, подъемно-поворотного вытяжного устройства, вентилятора, фильтрующей кассеты.

Воздушно-газовая смесь, удаляемая из зоны сварки через ПВУ, проходит через искрогаситель, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через решетку, установленную верхней части левой боковой обшивки.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены клапаны. Управление системой очистки осуществляется в автоматическом режиме. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник, расположенный в нижней части установки.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 4 атм.

С лицевой стороны фильтровентиляционная установка ФВУ-07 оборудована дверью для обслуживания фильтра, которая жестко фиксируется специальными прижимными ручками. Все открывающиеся элементы установки (дверь, пылесборник) примыкают к каркасу через уплотнитель, обеспечивающий герметичность.

Фильтровентиляционная установка ФВУ-07 перемещается на четырех колесных опорах, что позволяет организовать работу установки в необходимом месте проведения сварочных работ.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Установленное подъемно-поворотное вытяжное устройство позволяет производить забор мелкодисперсной пыли из зоны проведения сварочных работ в радиусе 2 м от установки. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости.

Высококачественное порошковое покрытие поверхности фильтровентиляционной установки ФВУ-07 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый)

- ПВУ;

- Комплект колёсных опор;

- Фильтр воздушный картриджный;

- Кабель с разъёмом для подключения.

Фильтровентиляционная установка ФВУ-07 предназначена для улавливания и очистки воздуха от сварочного аэрозоля и мелкодисперсной неслипающейся пыли, образующихся при проведении сварочных работ.

Для удаления вредных веществ фильтровентиляционная установка ФВУ-07 оборудована вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы в радиусе 2 м от установки. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Вентиляционная система данной модели фильтровентиляционной установки оборудована встроенным фильтром с системой самоочистки.

Пневматическая система очистки фильтрующей кассеты установки выполнена с использованием современной высокотехнологичной пневмоаппаратуры, что обеспечивает высокую надежность системы и облегчает обслуживание изделия.

Благодаря наличию в конструкции колесных опор установка ФВУ-07 легко перемещается и устанавливается в местах проведения работ.

Руководство по эксплуатации ФВУ-07 (Вентиляционная_установка_ФВУ-07.pdf, 178 Kb) [Скачать]

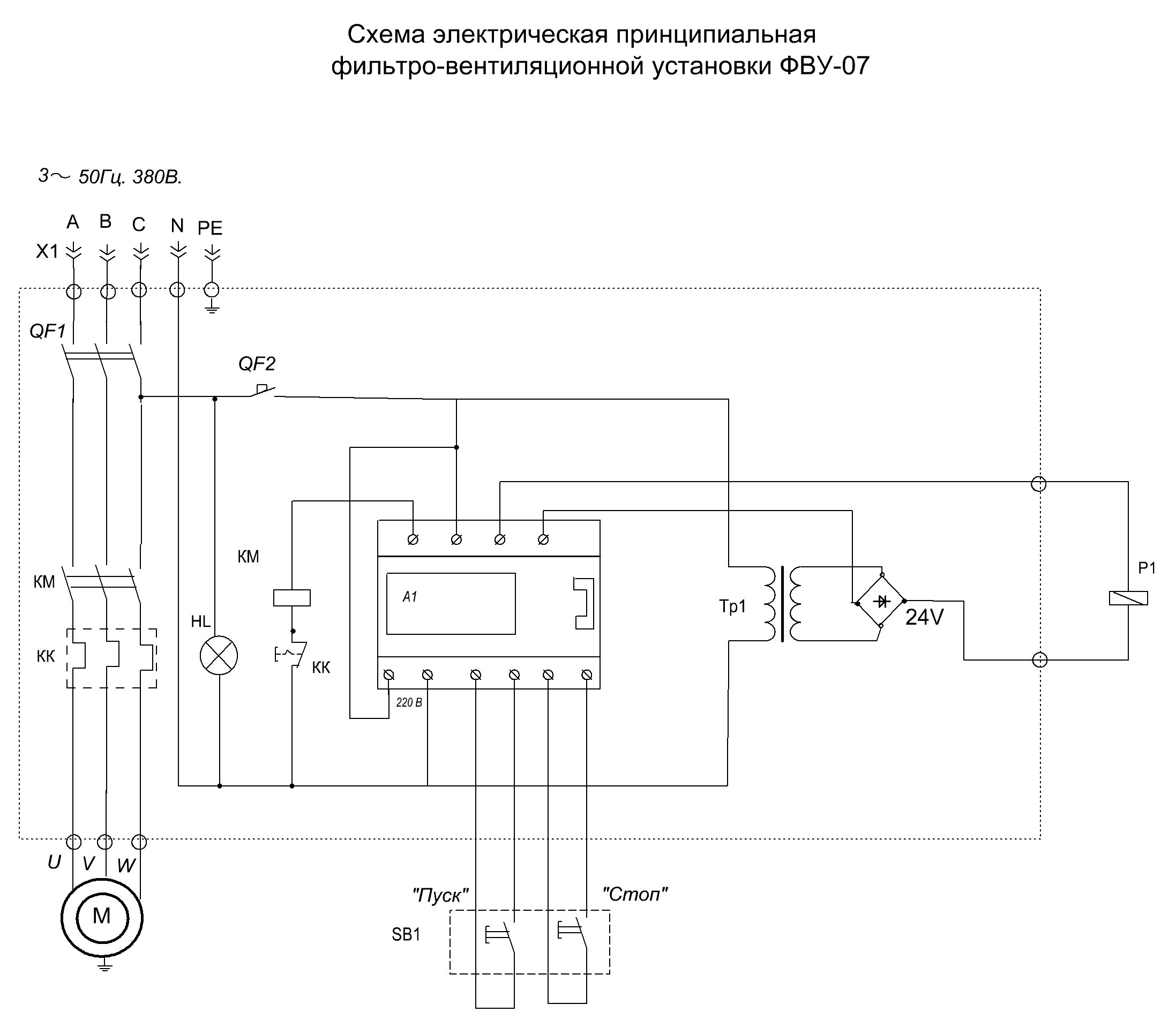

Схема ФВУ-07 (Эл.схема_ФВУ_07.GIF, 52 Kb) [Скачать]

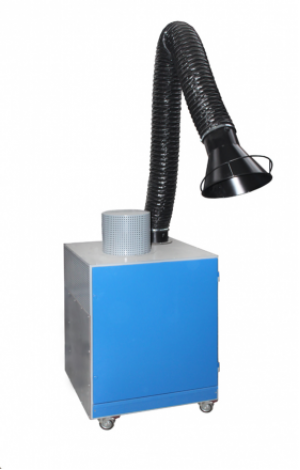

Фильтровентиляционная установка ФВУ-07
