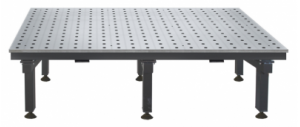

ССД-03-02 сварочно-сборочный стол 3D
Распечатать

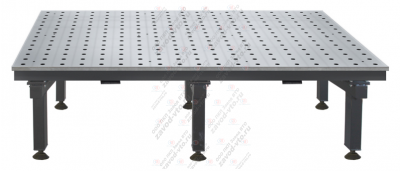

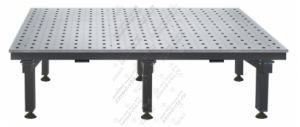

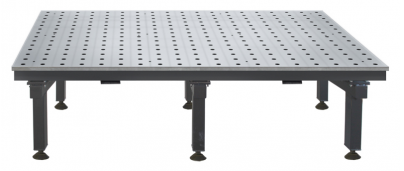

ССД-03-02 исп.2 сварочно-сборочный стол 3D

Чугунная плитаРавномерно распределенная нагрузка на плоскость стола: 4500 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 505 кг 1900х1400х850 Ø отв. 26мм Координатная сетка с шагом рисок 100 ммШирина стола: 1400мм
Цена: 278 880 Р + 4 260 Р Упаковка
264 360 Р + 4 260 Р Упаковка
Вы экономите: 14 520 Р (5%)
Нашли дешевле?
Цена указана с учетом НДС.
ССД-03-02 исп.2
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

Технические характеристики стола сварочно-сборочного 3D ССД-03-02 исп.2

ПараметрЗначение
Габаритные размеры стола (мм)1900х1400х850
Габаритные размеры рабочей поверхности стола (мм)1900х1400
Отклонение от плоскостности рабочей поверхности стола (мм/м)не более 0,5
Мах равномерно распределенная нагрузка на рабочую поверхность (кг)до 4500
Масса (кг)505

Сварочно-сборочный стол 3D ССД-03-02 исп.2 состоит из сборно-разборного основания на 6-ти стойках и столешницы, образованной четырмя цельнолитыми чугунными плитами толщиной 20 мм.

Плиты столешницы подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 26 мм с шагом 100±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01, БС-02, БС-03, БС-04, БС-06, БС-07. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 100±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Применение цельнолитых плит столешницы из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

Для компенсации неровности пола, сварочно-сборочный стол ССД-03-02 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Сварочно-сборочный стол 3D ССД-03-02 исп.2 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, что увеличивает производительность и качество сборки.

Преимущество применения стола сварочно-сборочного ССД-03-02 исп.2:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства. В том числе его можно использовать как позиционер для роботизированной сварки.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие отверстий диаметром 26 мм, выполненных с точностью по Н8, обеспечивает высокую точность позиционирования сборочной оснастки.
- Наличие координатной сетки с шагом рисок 100±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.
- Применение специальных опор ОД-01 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 1000 мм.
- Возможность крепления стола к полу помещения с помощью специальных опор ОД-02 (приобретаемых дополнительно).
