ССД-03-04  сварочно-сборочный стол 3D
Распечатать

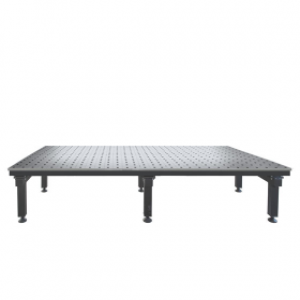

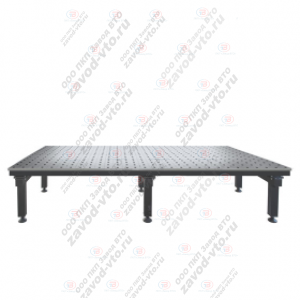

ССД-03-04 сварочно-сборочный стол 3D

Стальная плитаРавномерно распределенная нагрузка на плоскость стола: 6000 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 811 кг 3000х1400х850 Ø отв. 26мм Координатная сетка с шагом рисок 100 ммШирина стола: 1400мм

311 160 Р + 5 760 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССД-03-04
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 3000х1400х850
Габаритные размеры рабочей поверхности стола (мм) 3000х1400
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) до 6000
Масса (кг) 811

Сварочно-сборочный стол 3D ССД-03-04 состоит из сборно-разборного основания на 6-ти стойках и столешницы, образованной четырьмя стальными плитами толщиной 20 мм.

Плиты столешницы подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 26 мм с шагом 100±0,1 мм. Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01, БС-02, БС-03, БС-04, БС-06, БС-07. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии. На поверхность столешницы нанесены риски с шагом 100±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Для компенсации неровности пола, сварочно-сборочный стол ССД-03-04 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

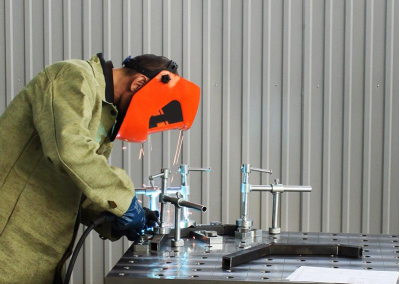

Стол сварочно-сборочный 3D ССД-03-04 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки, что увеличивает производительность и качество сборки.

Столешница стола выполнена из стального листа толщиной 20 мм. На поверхность столешницы нанесены риски с шагом 100 мм, что значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий, повышает точность и качество сборки.

Каркас сварочно-сборочного стола 3D ССД-03-04 оборудован регулируемыми опорами для компенсации неровностей пола.

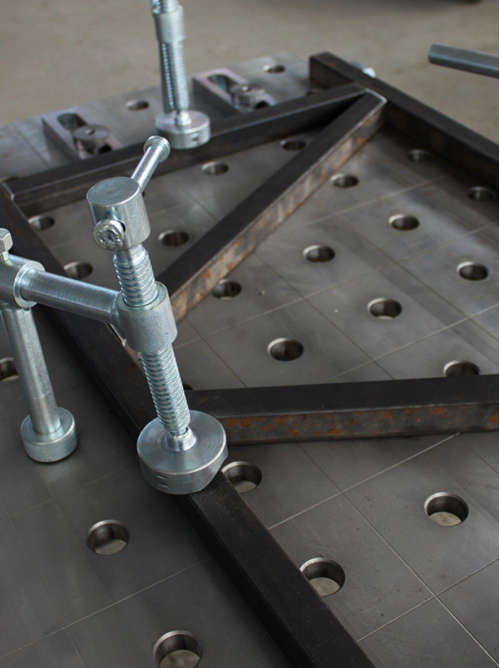

Сборочные приспособления фиксируются на столе с помощью специальных быстросъемных болтов БС-01, БС-02, БС-03, БС-04, которые устанавливаются в отверстия диаметром 26 мм, выполненные на столешнице с шагом 100 мм. Использование для крепления оснастки на столе сварочно-сборочном 3D быстросъемных болтов значительно сокращает время установки собираемых изделий на сварочно-сборочный стол 3D.

Стол сварочно-сборочный 3D ССД-03-04 может дополнительно комплектоваться специальными опорами ОД-01, ОД-02. Специальные опоры ОД-01 позволяют увеличить высоту столешницы над уровнем пола до 1000 мм. Опоры ОД-02 служат для крепления стола к полу помещения.
