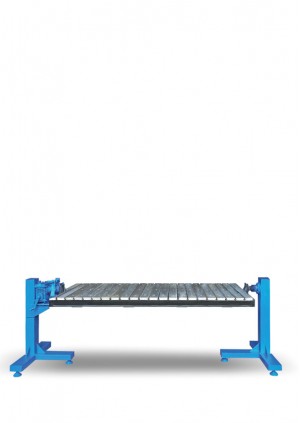

ССМ-03-03 исп.2 сварочно-сборочный стол
Распечатать

ССМ-03-03 исп2 сварочно-сборочный стол

3330х1200х910Ширина стола: 1200мм Алюминиево-медные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 650 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 479 кг

505 260 Р + 10 140 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССМ-03-03 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 3330х1200х910
Размеры рабочей плоскости стола (мм) 2405х1200
Высота рабочей поверхности стола над уровнем пола (мм) 820
Тип стола стационарный
Толщина балки (мм) 30
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Равномерно-распределенная нагрузка на плоскость стола (кг) 650
Система крепления оснастки Т-образный паз
Масса (кг) 479

Сварочный стол ССМ-03-03 исп.2 состоит из двух сварных опор с закрепленной между ними поворотной столешницей из 22-х сплошных цельных алюминиево-медных балок. Одна из опор оснащена червячным редуктором с ручным приводом вращения и тормозом для фиксации стола в требуемом положении.

Применение сплошных цельных балок сварочно-сборочного стола ССМ-03-03 исп.2 обеспечивает бесступенчатую поверхность с неплоскостностью не более 0,5 мм по ширине, чего очень трудно достичь при стыковом варианте.

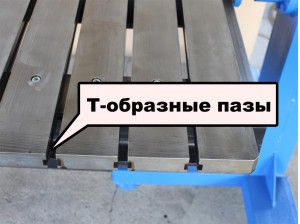

Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделий (сборок и подсборок). Смежные балки образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько сварочных приспособлений одновременно, что позволяет закреплять свариваемые детали в любой точке стола. Преимуществом Т-образного паза является защита его функциональной поверхности от попадания сварочных брызг и окалины.

Для компенсации неровности пола, сварочный стол ССМ-03-03 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Для изготовления балок применяются отливки из алюминиево-медного сплава. Применение алюминиево-медного сплава обосновано таким свойством, как высокая токопроводность материала, что позволяет улучшить качество сварочных швов при сварке деталей из цветных металлов и нержавеющей стали, а так же исключает прилипание брызг металла. Так же одним из преимуществ материала является относительно высокая прочность материала балки на растяжение в совокупности с низкой твердостью поверхности, что позволяет выдерживать большие равномерно распределенные нагрузки и не вызывает повреждений полированных поверхностей деталей из нержавеющей стали.

Все детали рамы и алюминиево-медные балки сварочного стола ССМ-03-03 исп.2 подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.

Перед началом работ рекомендуется обрабатывать поверхность сварочно-сборочного стола ССМ-03-03 исп. 2 антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного ССМ-03-03 исп.2:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие Т-образных пазов позволяет быстро устанавливать и переналаживать позиционирующую и зажимную оснастку.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5 мм.
- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.

По желанию заказчика столы сварочно-сборочные ССМ-03-03 исп.2 можно комплектовать необходимым сварочным и вспомогательным оборудованием (сварочные аппараты, зачистные машины, электропосты распределительные с выходом 380В, 220В и другого оборудования).

При соблюдении инструкции по эксплуатации сварочно-сборочных столов производитель гарантирует их долговечность и высокую износостойкость.

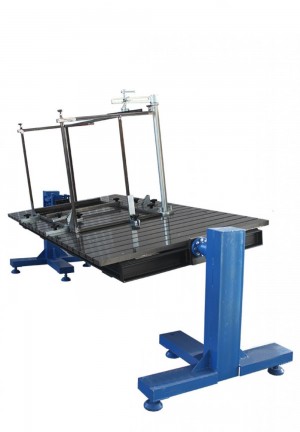

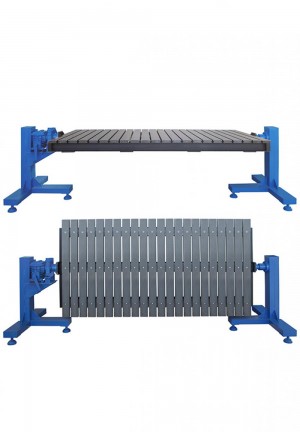

Сварочно-сборочный стол ССМ-03-03 исп.2 предназначен для сборки узлов и агрегатов и сварки металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной оснастки.. Поворот столешницы вокруг горизонтальной оси позволяет проводить сварочно-сборочные работы в труднодоступных местах без переустановки изделия.

Применение сплошных цельных балок обеспечивает бесступенчатую поверхность с неплоскостью не более 0,5 мм по ширине, что очень трудно достичь при стыковом варианте. Применение сплошных цельных балок обеспечивает более качественную и точную сборку изделия (сборок и подсборок).

Данная модификация стола сварочно-сборочного ССМ-03-03 исп. 2 может использоваться для работы с цветными металлами и их сплавами, а также нержавеющей сталью, так как алюминиево-медные балки, образующие рабочую плоскость стола, обеспечивают наилучшую токопроводность и, соответственно, качество сварочного шва. Низкая твердость поверхности алюминиево-медного сплава не вызывает повреждений поверхности деталей из нержавеющей стали.
