ССМ-04 исп2 сварочно-сборочный стол

Сварочный стол ССМ-04 исп.2 состоит из сварного основания на 4-х стойках и 11-ти цельнолитых алюминиево-медных балок с Т-образным пазом, выполненным методом фрезерования, постоянного сечения 95х30 мм длиной 1200 мм, образующих столешницу.

Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

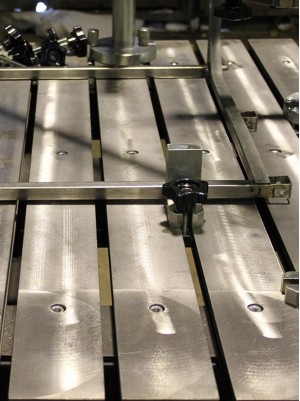

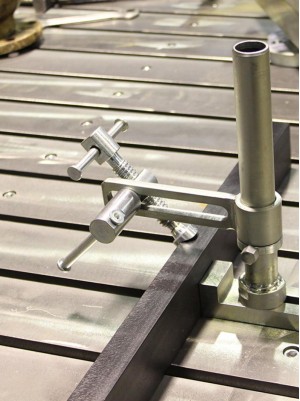

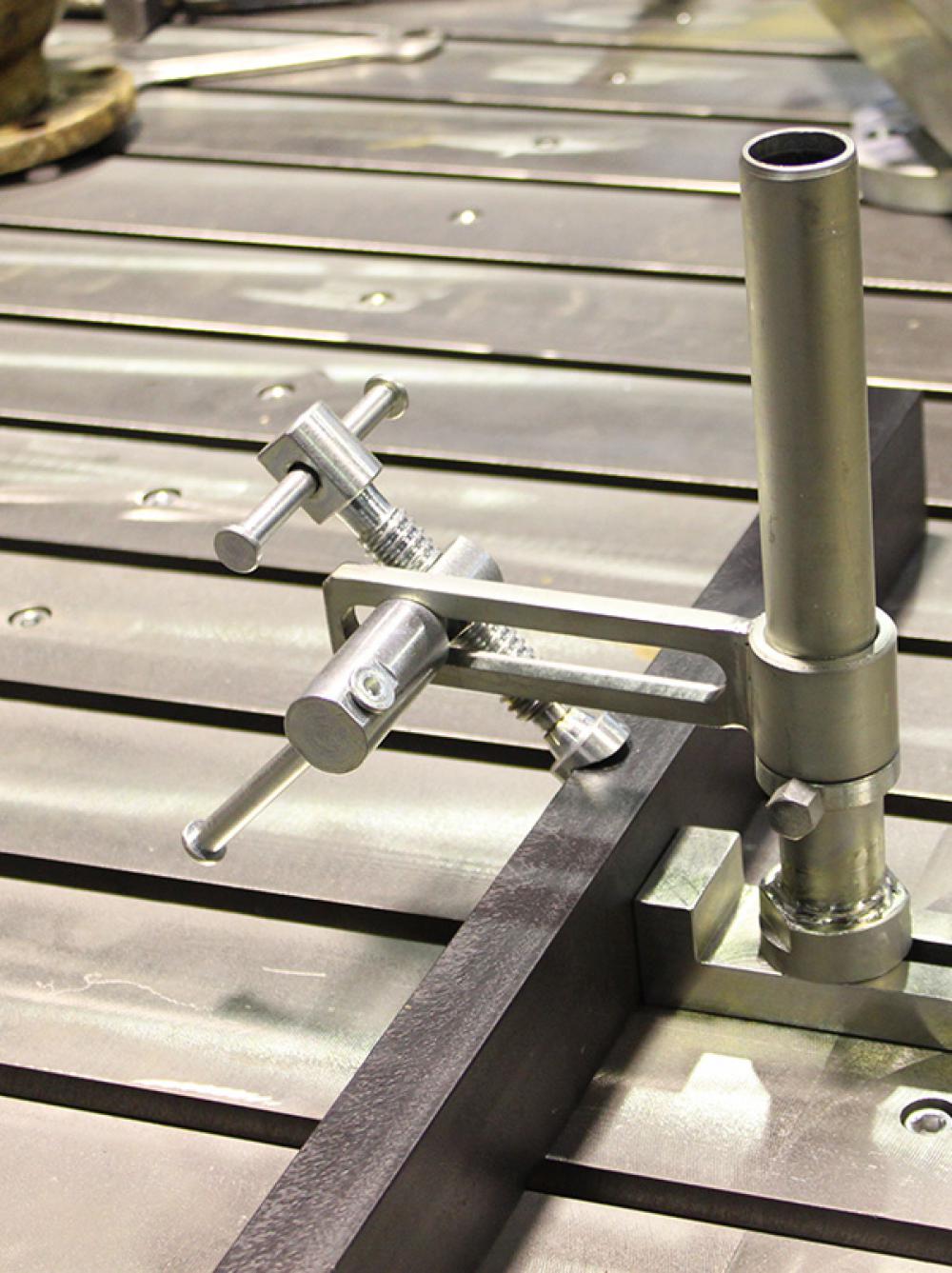

Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно, что позволяет закреплять свариваемые детали в любой точке стола. Преимуществом Т-образного паза является защита его функциональной поверхности от попадания сварочных брызг и окалины.

Для изготовления балок применяются отливки из алюминиево-медного сплава. Применение алюминиево-медного сплава обосновано таким свойством, как высокая токопроводность материала, что позволяет улучшить качество сварных швов при сварке деталей из цветных металлов и нержавеющей стали, а также исключает прилипание брызг металла. Так же одним из преимуществ материала является относительно высокая прочность материала балки на растяжение в совокупности с низкой твердостью поверхности, что позволяет выдерживать большие равномерно распределенные нагрузки и не вызывает повреждений полированных поверхностей деталей из нержавеющей стали.

Все детали рамы основания и алюминиево-медные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности. При необходимости ширина стола может быть местами увеличена за счет переустановки балок на опору специальную ОС-01.

Основание стола ССМ-04 исп.2 оборудовано системой воздуховодов, позволяющей удалять сварочный аэрозоль с поверхности стола как через ПВУ так и через пазы столешницы. Для эффективного удаления газовой смеси и пыли через пазы столешницы система воздуховодов оборудована заслонками, позволяющими регулировать процесс отсоса в зависимости от того, в какой зоне производится сварка. В нижней части основания стола расположены ящики для сбора окалины и шлака.

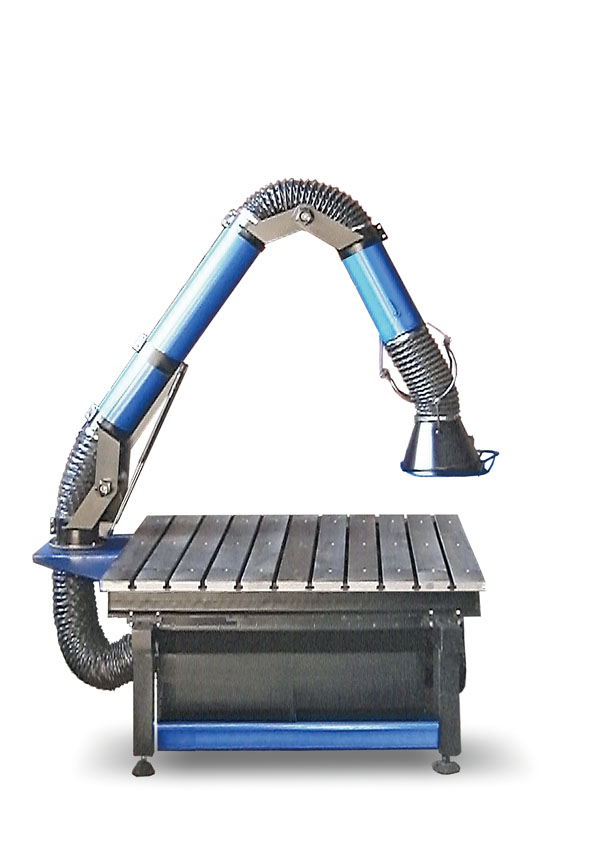

Подъемно-вытяжное устройство (ПВУ) поворачивается на 360 градусов вокруг своей оси, легко перемещается, раздвигается и устанавливается при помощи тяг и фиксаторов в любой точке рабочей зоны. Для повышения эффективности процесса, воздухоприемная воронка устройства может отклоняться от своей оси на 110 градусов в любой плоскости. Подъемно-вытяжное устройство также имеет заслонку, позволяющую регулировать отбор воздуха через ПВУ или полностью перекрывать его и пользоваться только нижним отсосом стола. Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

Стол сварочно-сборочный ССМ-04 исп.2 может быть подключен как к общецеховой системе вентиляции, так и к местной фильтровентиляционной установке с помощью патрубка диаметром 250 мм, расположенного на боковой стенке основания. При работе сварщика в одной зоне, когда остальные зоны стола перекрыты заслонками, производительность вытяжных устройств должна быть не менее 2000 м³/час.

Для компенсации неровности пола, сварочно-сборочный стол ССМ-04 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.
