ССМ-17-03 исп.2 сварочно-сборочный стол
Распечатать

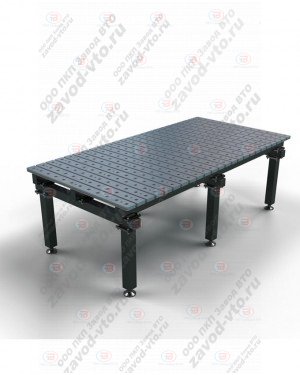

ССМ-17-03 исп2 сварочно-сборочный стол

2385х1200х810Ширина стола: 1200мм Чугунные балки (цельнолитые)Равномерно распределенная нагрузка на плоскость стола: 3000 кгОтклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 573 кг Координатная сетка с шагом рисок 100 мм Совмещенная система отверстий ø 28 мм и Т-образного паза
Цена: 519 480 Р + 10 260 Р Упаковка
467 640 Р + 10 260 Р Упаковка
Вы экономите: 51 840 Р (10%)
Нашли дешевле?
Цена указана с учетом НДС.
ССМ-17-03 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
ПараметрЗначение
Габаритные размеры стола (мм)2385х1200х810
Габаритные размеры рабочей поверхности стола (мм)
2385х1200
Отклонение от плоскостности рабочей поверхности стола (мм/м)не более 0,5
Координатная сетка с шагом рисок (мм)100
Равномерно-распределенная нагрузка на плоскость стола (кг)до 3000
Масса (кг)573

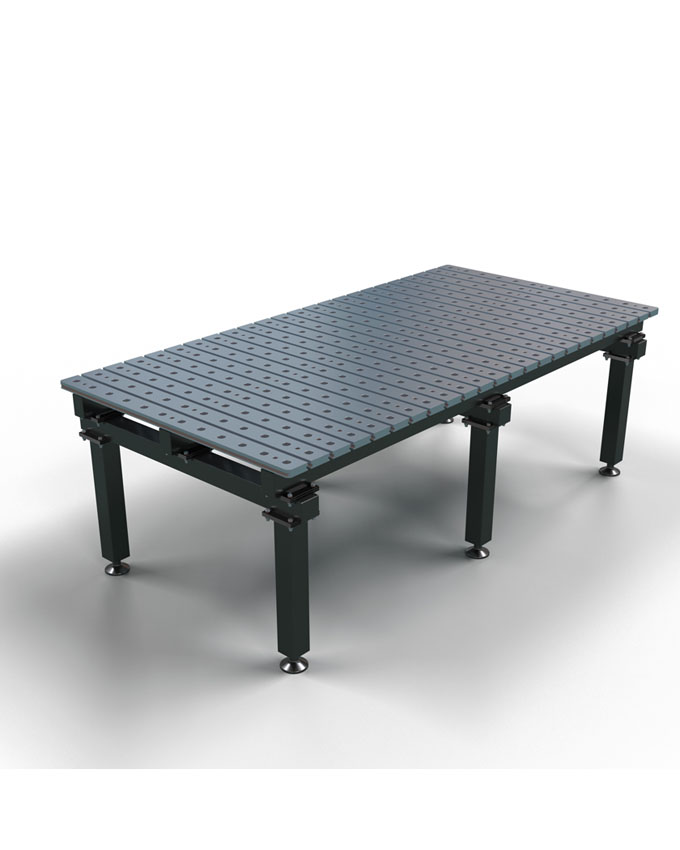

Сварочный стол состоит из сварных деталей рамы на 6-ти стойках и 24-х цельнолитых чугунных балок постоянного сечения 85х25 мм длиной 1200 мм, образующих столешницу. В сварочно-сборочном столе реализованы сразу две системы установки и закрепления позиционирующей и фиксирующей оснастки: по точным отверстиям диаметром 28 мм и Т-образному пазу, выполненному методом фрезерования. На рабочую поверхность сварочно-сборочного стола нанесена разметочная сетка с шагом рисок 100±0,05 мм.

Применение цельнолитых балок постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте балок. Применение цельнолитых балок постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

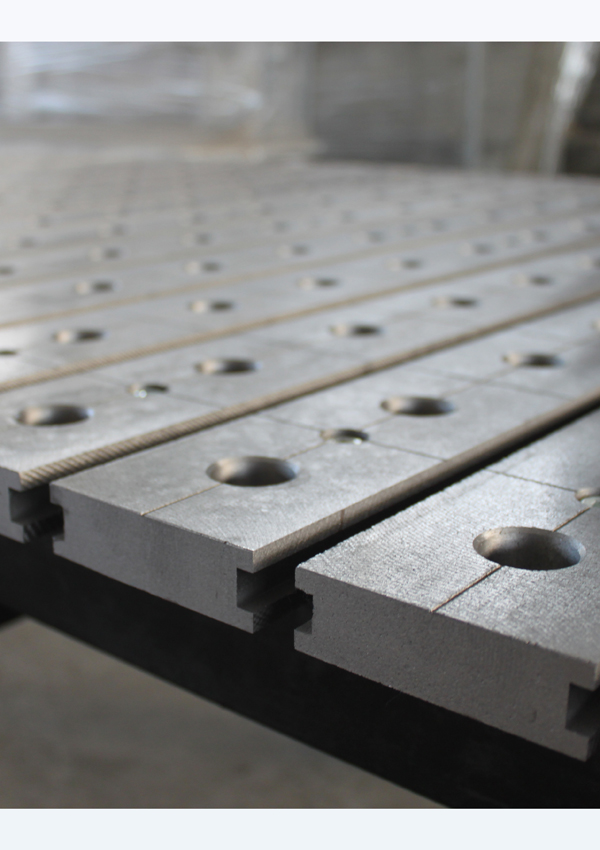

Смежные балки сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно, что позволяет закреплять свариваемые детали в любой точке стола. Преимуществом Т-образного паза является защита его функциональной поверхности от попадания сварочных брызг и окалины. Установка по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01-28, БС-06-28. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии.

Для изготовления балок применяются отливки из серого чугуна, изготовленные по современной технологии, которая исключает вероятность наличия скрытных дефектов чугунного литья, обеспечивая максимальную прочность по всей ее длине. Применение балок из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла. Высокая износостойкость чугуна делает срок эксплуатации столов практически неограниченным.

Все детали рамы и чугунные балки подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Балки взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Для компенсации неровности пола, сварочно-сборочный стол комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Сварочно-сборочный стол предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки.

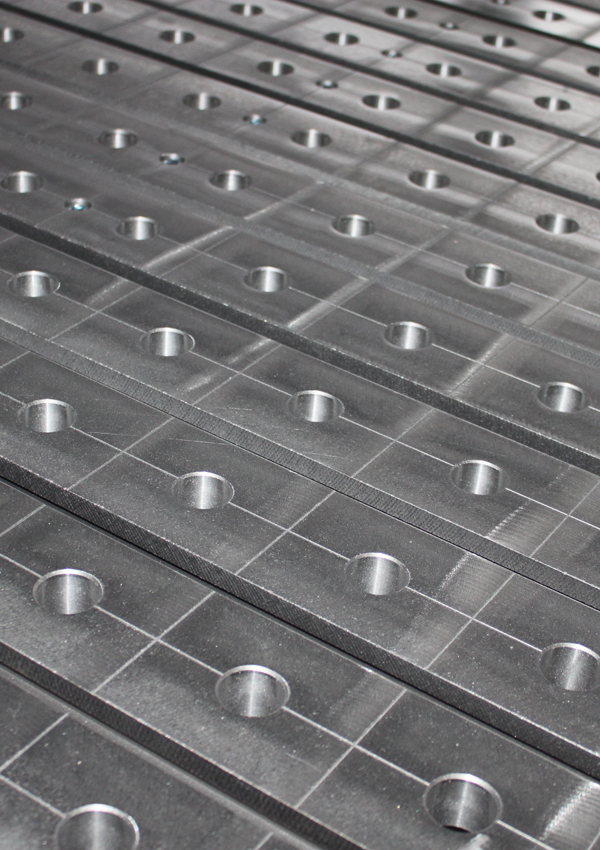

Наличие нанесенной на рабочую поверхность стола координатной сетки с шагом рисок 100 мм значительно упрощает позиционирование сварочно-сборочных приспособлений, свариваемых изделий и повышает производительность труда.

Максимально допустимая равномерно распределенная нагрузка на одну чугунную цельнолитую балку из серого чугуна составляет 1500 кг. При необходимости общая максимально допустимая равномерно распределенная нагрузка на сварочный стол может быть увеличена при использовании соответствующего каркаса основания сварочно-сборочного стола.

Преимущество применения стола сварочно-сборочного:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Расширенные возможности по применению оснастки, благодаря совмещенной системе отверстий диаметром 28 мм и Т-образного паза.

- Наличие координатной сетки с шагом рисок 100±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда. - Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.

- По мере износа нет необходимости менять весь сварочный стол. Достаточно заменить изношенные балки.
