ССД-12-02 исп.2 сварочно-сборочный стол 3D
Распечатать

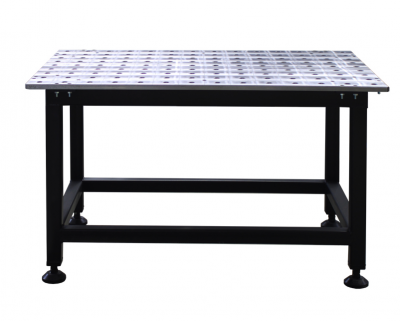

ССД-12-02 исп2 сварочно-сборочный стол

1400х900х850Равномерно распределенная нагрузка на рабочую поверхность стола: 3200 кг Ø отв. 28мм Координатная сетка с шагом рисок 100 мм Чугунная плита Модульная конструкцияМасса: 296 кг

280 140 Р + 8 640 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССД-12-02 исп.2
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1400х900х850
Габаритные размеры рабочей поверхности стола (мм) 1400х900
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) до 3200
Масса (кг)296

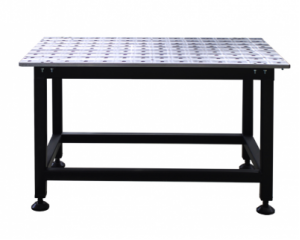

Сварочно-сборочный стол 3D ССД-12-02 исп.2 состоит из цельносварного каркаса на 4-х стойках и чугунной цельнолитой столешницы толщиной 25 мм.

Столешница подвергается механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. В столешнице выполнены отверстия диаметром 28 мм с шагом 100±0,1 мм.

Установка сварочно-сборочной оснастки по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01-28, БС-02-28, БС-03-28, БС-04-28, БС-06-28, БС-07-28.

Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии.

На поверхность столешницы нанесены риски с шагом 100±0,1 мм для упрощения позиционирования сварочно-сборочной оснастки.

Применение цельнолитой столешницы из серого чугуна обосновано высокой стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание брызг металла.

Для компенсации неровности пола, сварочно-сборочный стол ССД-12-02 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Перед началом работ рекомендуется обрабатывать поверхность сварочного стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности сварочного стола, возникающего в процессе сварки от воздействия сварочных брызг.

Сварочно-сборочный стол 3D ССД-12-02 исп.2 предназначен для проведения сварочно-сборочных работ различных металлоконструкций из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки, что увеличивает производительность и качество сборки.

Модульная конструкция сварочного стола ССД-12-02 исп.2 позволяет соединять несколько сварочных столов между собой как по длине, так и по ширине, что дает возможность производить сварочно-сборочные работы на крупногабаритных конструкциях.

Преимущество применения стола сварочно-сборочного ССД-12-02 исп.2:
- Универсальность. Сварочно-сборочный стол пригоден как для единичного, так и для серийного производства. В том числе его можно использовать как позиционер для роботизированной сварки.
- Не требуется подготовка специальной площадки для установки сварочного стола.
- Наличие отверстий диаметром 28 мм, выполненных с точностью по Н8, обеспечивает высокую точность позиционирования сборочной оснастки.
- Наличие координатной сетки с шагом рисок 100±0,1 мм значительно упрощает позиционирование сварочно-сборочных приспособлений и свариваемых изделий на рабочей поверхности стола, позволяет сократить время на установку и переустановку сварочно-сборочной оснастки, повышает производительность труда.
- Высокая точность позиционирование заготовок на поверхности сварочного стола с отклонением от плоскостности не более 0,5мм/м.
- Применение специальных опор ОД-01 (приобретаемых дополнительно) позволяет увеличить высоту рабочей поверхности сварочного стола до 1000 мм.
- Возможность крепления стола к полу помещения с помощью специальных опор ОД-02 (приобретаемых дополнительно).
- Комплект колесных опор ОД-03 (приобретаемых дополнительно) позволяет перемещать стол к месту проведения сварочно-сборочных, монтажных работ.
