ССМД-01 исп.2 стол монтажный 3D

1185х1000х750Равномерно распределенная нагрузка на рабочую поверхность стола: 2000 кг Ø отв. 26мм Т-образный паз Стальные балки (цельнолитые)Отклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 259 кг
Цена: 96 300 Р + 2 940 Р Упаковка
95 940 Р + 2 940 Р Упаковка
Вы экономите: 360 Р (0%)
Нашли дешевле?
Цена указана с учетом НДС.
ССМД-01 исп.2
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1185х1000х750
Габаритные размеры рабочей поверхности стола (мм) 1185х1000
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) до 2000
Масса (кг) 259

Сварочно-сборочный монтажный стол ССМД-01 исп.2 состоит из сборно-разборного основания на 4-х стойках и столешницы, образованной 6-ю стальными плитами постоянного сечения 185х20 мм длиной 1000 мм.

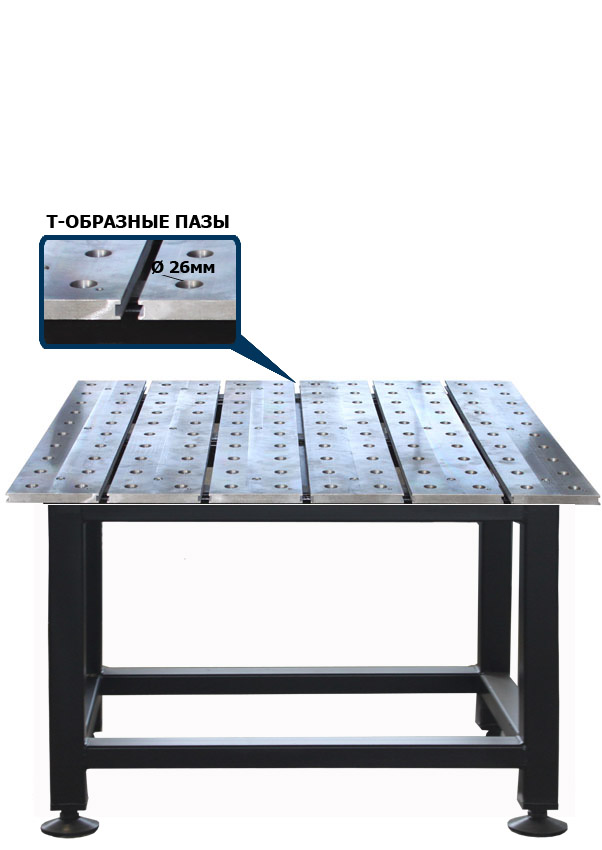

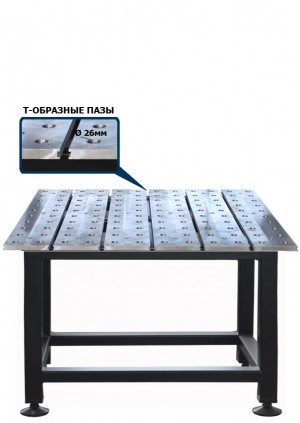

В столах данной серии реализованы сразу две системы установки и закрепления позиционирующей и фиксирующей оснастки: по точным отверстиям диаметром 26 мм и Т-образному пазу, выполненному методом фрезерования.

Применение цельных плит постоянного сечения на всю длину гарантирует бесступенчатую поверхность сварочного стола с неплоскостностью не более 0,5 мм/м по ширине, чего очень трудно достичь при стыковом варианте плит. Применение плит постоянного сечения обеспечивает более качественную и точную сборку изделий (сборок и подсборок).

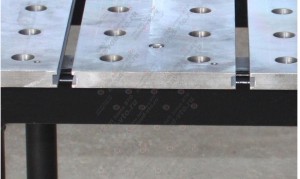

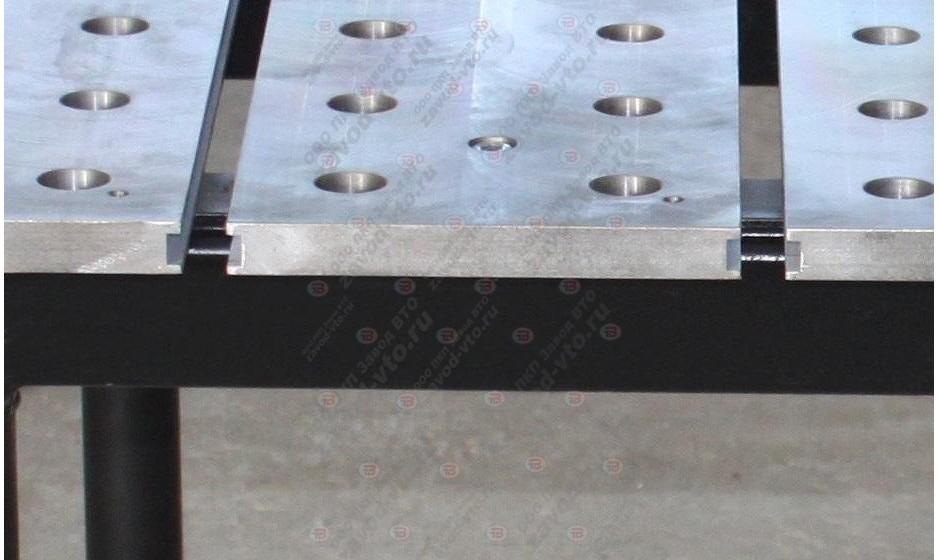

Смежные плиты сварочного стола образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно. Установка по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01, БС-02, БС-03, БС-04, БС-06, БС-07. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии.

Все детали опорной рамы столешницы и плиты подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Плиты взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах М10) заменены на новые как весь набор, так и каждая в отдельности.

Для компенсации неровности пола, сварочно-сборочный монтажный стол ССМД-01 исп.2 комплектуется регулируемыми опорами, что исключает необходимость готовить специальную площадку под его установку.

Стол монтажный ССМД-01 исп.2 может дополнительно комплектоваться специальными опорами ОД-01, ОД-02. Специальные опоры ОД-01 позволяют увеличить высоту столешницы над уровнем пола до 900 мм. Опоры ОД-02 служат для крепления стола к полу помещения.

Перед началом работ рекомендуется обрабатывать поверхность стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности стола, возникающего в процессе сварки от воздействия сварочных брызг.

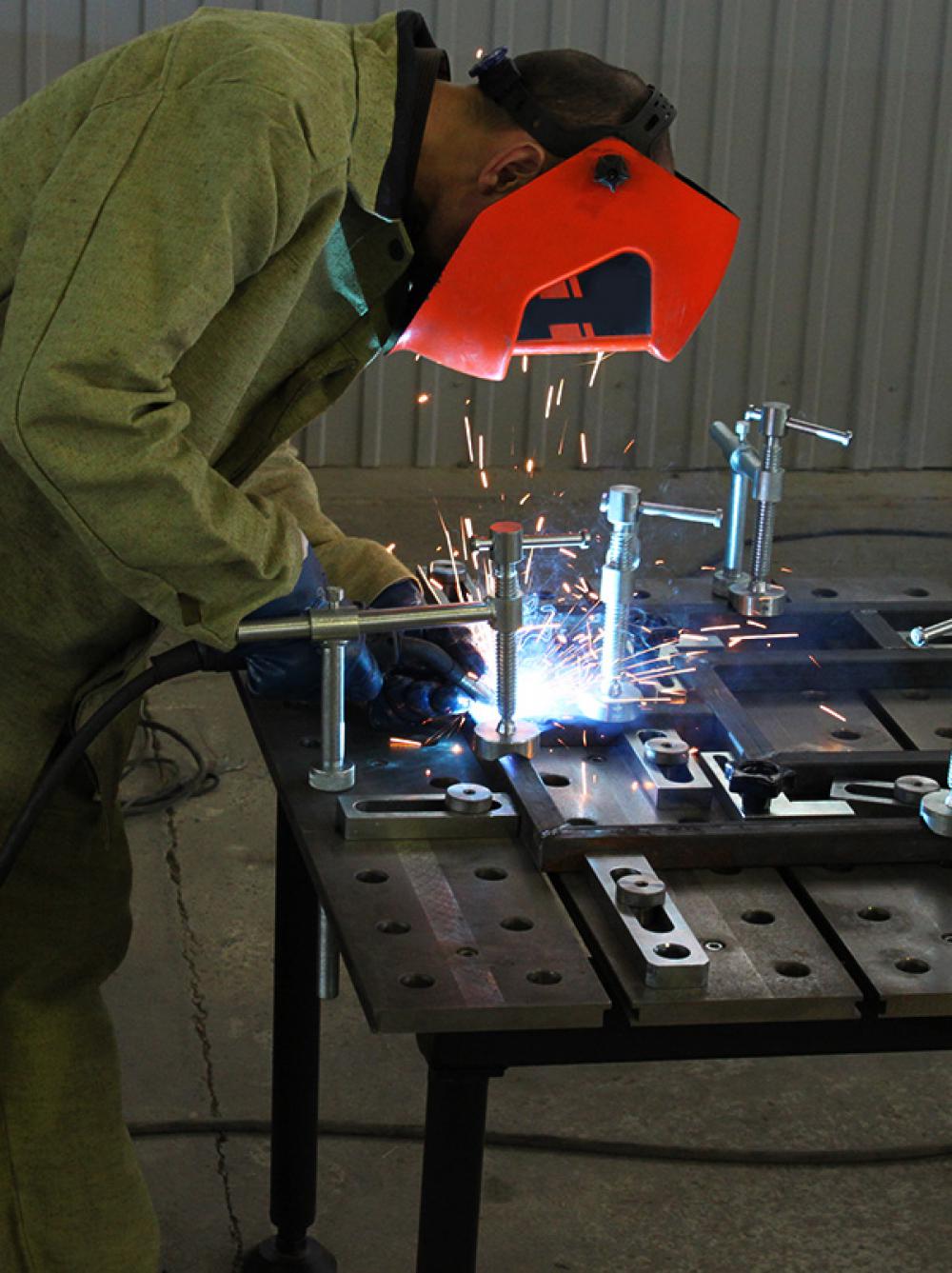

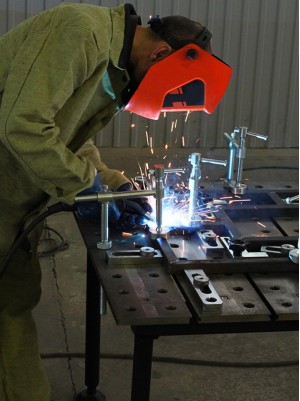

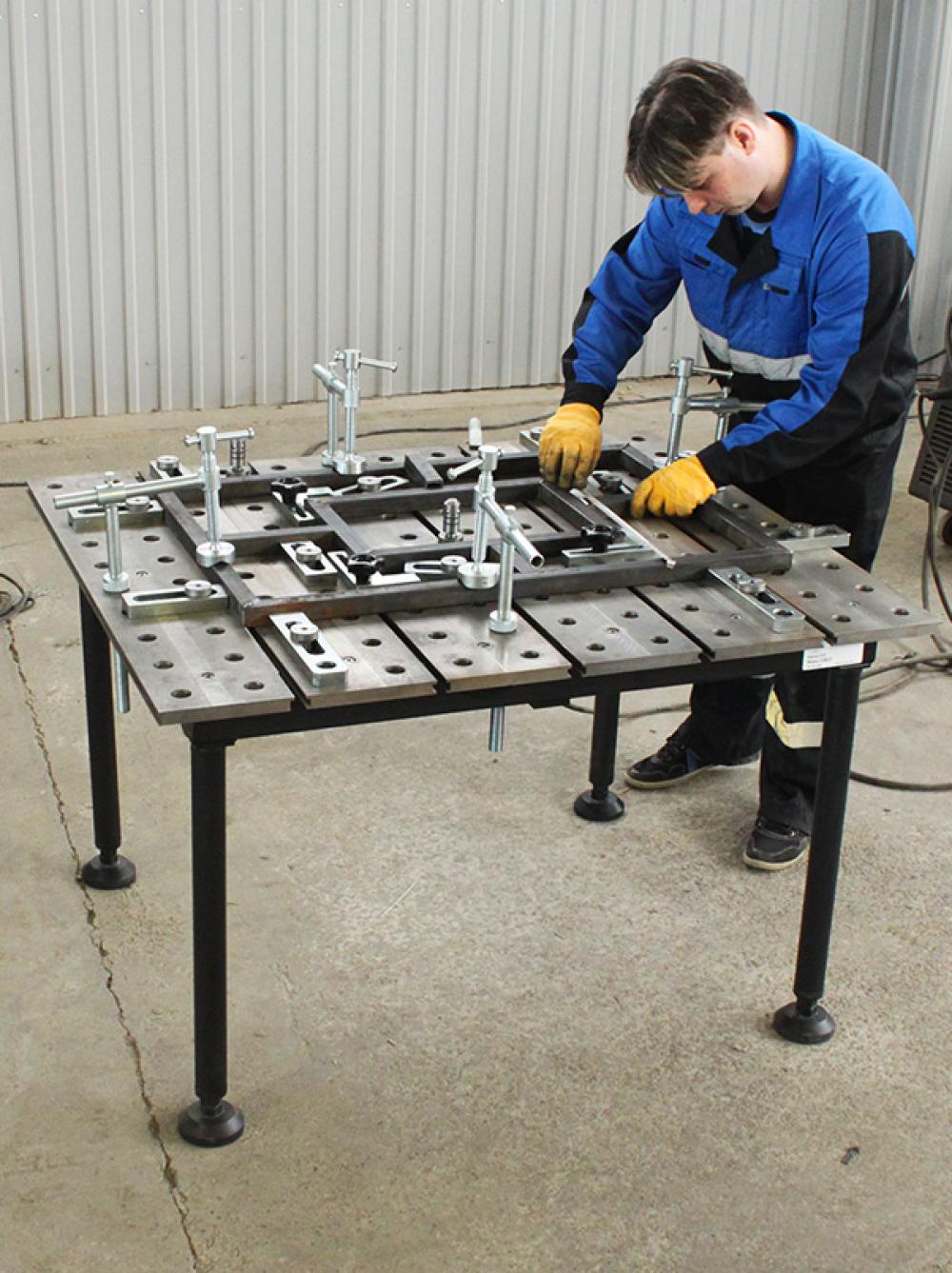

Назначение: Стол сварочно-сборочный монтажный ССМД-01 исп.2 предназначен для проведения сварочно-сборочных работ металлоконструкций любой сложности из труб, листа, профиля различного сечения, частей трубопровода с применением специальной сборочной и сварочной оснастки.

Сборно-разборная конструкция монтажного стола ССМД-01 исп.2 позволяет минимизировать транспортные расходы.

Преимущество применения стола сварочно-сборочного монтажного ССМД-01 исп.2:
- Универсальность. Сварочно-сборочный монтажный стол пригоден как для единичного, так и для серийного производства. - Не требуется подготовка специальной площадки для установки монтажного стола.
- Расширенные возможности по применению оснастки, благодаря совмещенной системе отверстий диаметром 26 мм и Т-образного паза. - Высокая точность установки и закрепления оснастки по отверстиям с погрешностью не более ±0,05мм.
- Высокая точность позиционирование заготовок на поверхности монтажного стола с отклонением от плоскостности не более 0,5мм/м.
- По мере износа нет необходимости менять весь монтажный стол. Достаточно заменить изношенные плиты.
