ССМД-01 стол монтажный 3D
Распечатать

ССМД-01 стол монтажный 3D

1185х1000х750Равномерно распределенная нагрузка на рабочую поверхность стола: 2000 кг Ø отв. 26мм Т-образный пазМасса: 247 кг Чугунные балки (цельнолитые)Отклонение от плоскостности рабочей поверхности стола, не более : 0.5 мм/мМасса: 247 кг


101 185 Р
Цена указана с учетом НДС.
ССМД-01
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) 1185х1000х750
Габаритные размеры рабочей поверхности стола (мм) 1185х1000
Отклонение от плоскостности рабочей поверхности стола (мм/м) не более 0,5
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) до 2000
Масса (кг) 247

Сварочно-сборочный монтажный стол ССМД-01 состоит из сварных деталей рамы на 4-х стойках и 6-ти плит, образующих столешницу.

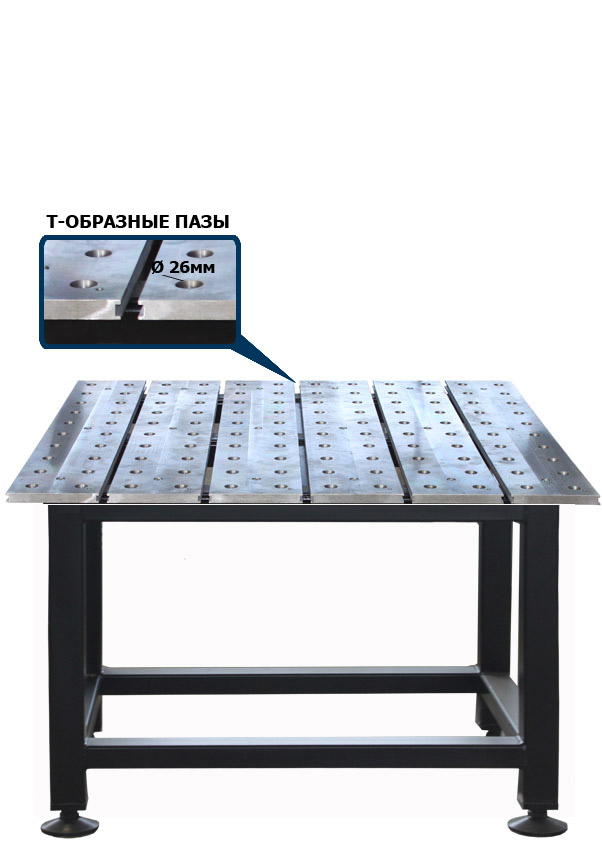

В монтажных столах данной серии реализованы сразу же две системы установки и закрепления позиционирующей и фиксирующей оснастки – по точным отверстиям D26 и Т-образному пазу.

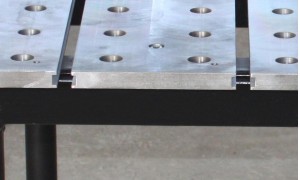

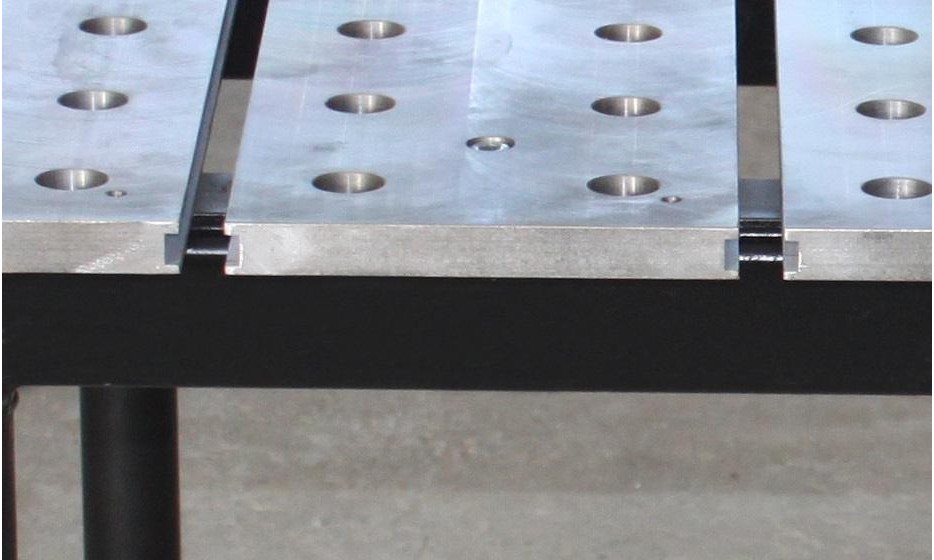

Смежные балки образуют между собой поперечно расположенный Т-образный паз, что является универсальным и самым распространенным решением для установки и закрепления позиционирующей оснастки и зажимных приспособлений как универсальных, так и специализированных для изготовления деталей и узлов сложной пространственной формы. В один паз могут быть установлены несколько приспособлений одновременно. Установка по отверстиям осуществляется при помощи специальных быстрозажимных болтов БС-01, БС-02, БС-03, БС-04. Отверстия выполнены с точностью по H8, что обеспечивает высокую точность позиционирования оснастки на столах данной серии.

Для компенсации неровности пола, сварочно-сборочный монтажный стол ССМД-01 комплектуется регулируемыми опорами, что исключает необходимость подготовки специальной площадки под его установку.

Все детали рамы и плиты подвергаются механической обработке без переустановки на точном оборудовании с ЧПУ с использованием передового режущего инструмента, что обеспечивает требуемую точность линейных и геометрических параметров сварочного стола для проведения сварочно-сборочных работ. Плиты взаимозаменяемы и по мере износа могут быть без особого труда (крепление на трех винтах) заменены на новые как весь набор, так и каждая в отдельности.

Стол монтажный ССМД-01 может дополнительно комплектоваться специальными опорами ОД-01, ОД-02. Специальные опоры ОД-01 позволяют увеличить высоту столешницы над уровнем пола до 900 мм. Опоры ОД-02 служат для крепления стола к полу помещения.

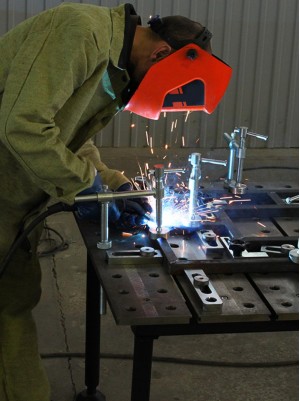

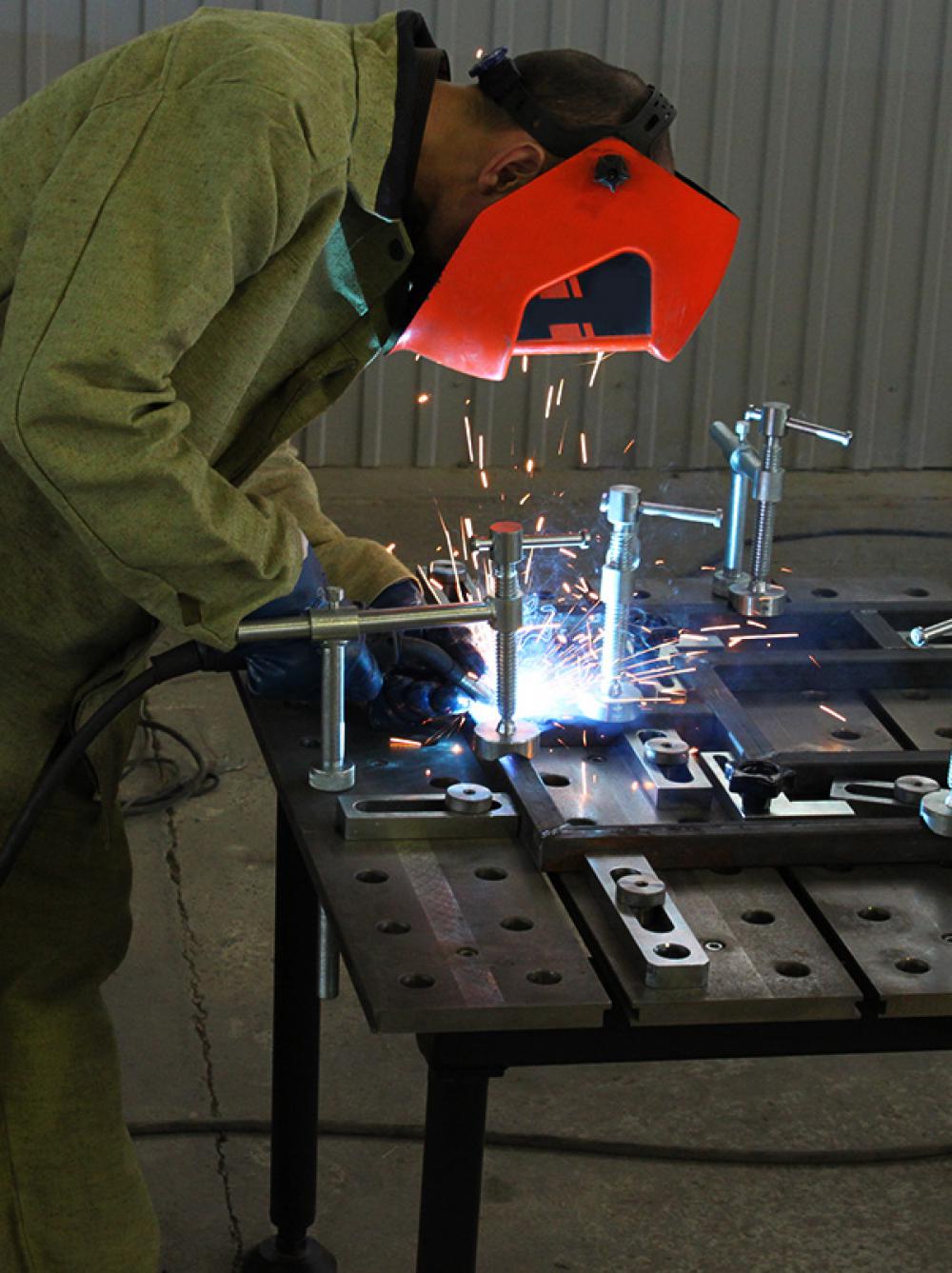

Перед началом работ рекомендуется обрабатывать поверхность стола антипригарным спреем для исключения вероятности возникновения нагара на рабочей поверхности стола, возникающего в процессе сварки от воздействия сварочных брызг.

Преимущество применения стола сварочно-сборочного монтажного 3D ССМД-01:
- Универсальность. Монтажный стол пригоден как для единичного, так и для серийного производства. Применим как позиционер для роботизированной сварки.
- Не требуется подготовка специальной площадки для установки монтажного стола.
- Расширенные возможности по применению оснастки, благодаря совмещенной системе отверстий и Т-образного паза.
- Высокая точность установки и закрепления оснастки по отверстиям с погрешностью не более ±0,05мм.
- Высокая точность позиционирования заготовок на поверхности монтажного стола с отклонением от плоскостности не более 0,5мм/м.
- По мере износа нет необходимости менять весь монтажный стол. Достаоточно заменить изношенные плиты.

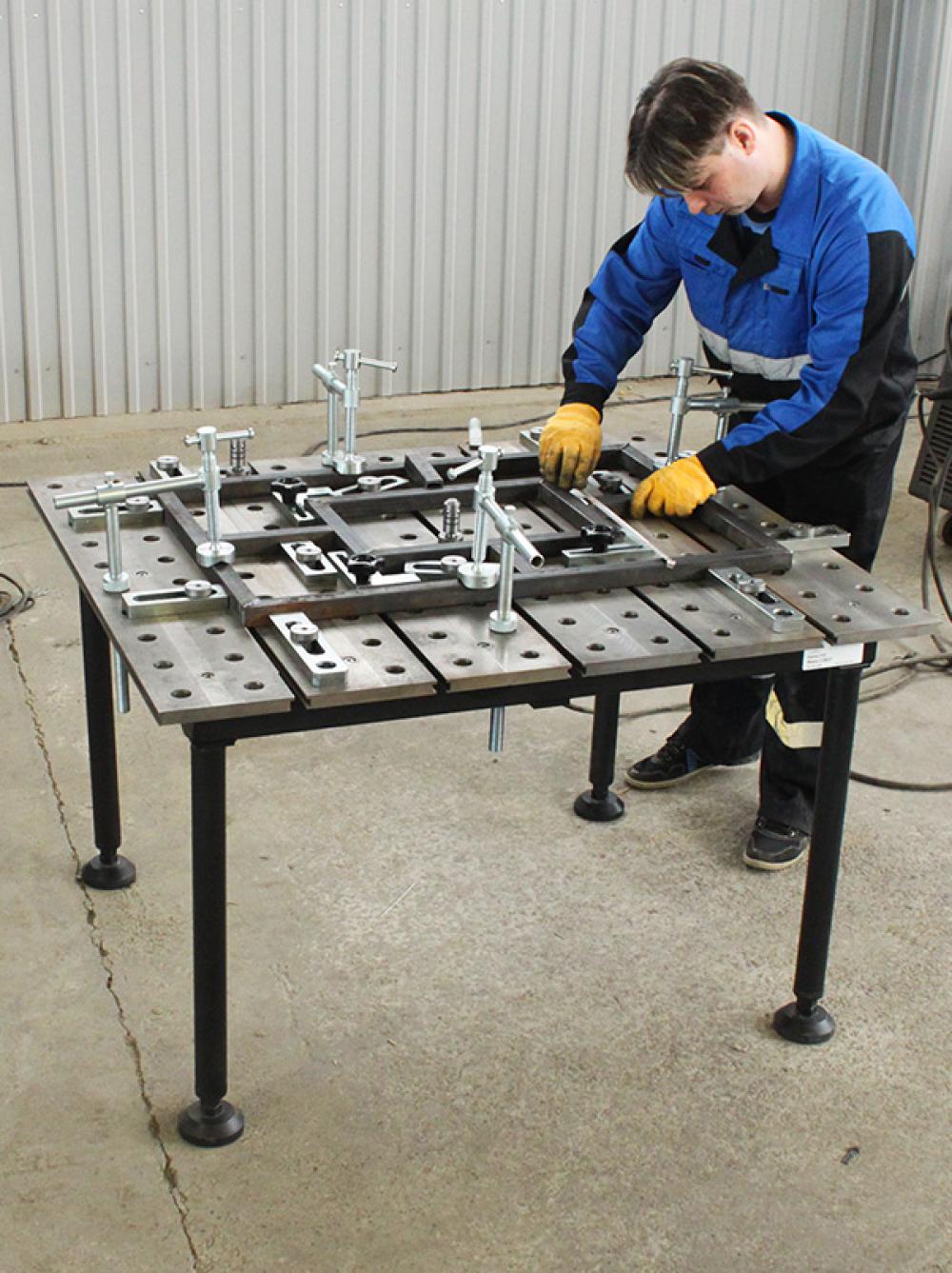

Стол сварочный монтажный ССМД-01 - универсальный сварочно-сборочный, монтажный стол позволяет проводить монтаж, сборку и сварку конструкций любой сложности. Рабочая поверхность стола ССМД-01 образована чугунными балками.

Стол представляет собой сборно-разборную конструкцию, состоящую из столешницы и четырех стоек с регулируемыми опорами для компенсации неровностей пола. Такая конструкция позволяет минимизировать транспортные расходы.
