Стол сварщика, сварочный пост СС-02-02
Распечатать

СС-02-02 стол сварщика сварочный пост

1270х800х1400 мм Чугунная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 1000 кг Без вытяжного зонта С вентиляторомМасса: 175 кг

140 880 Р + 4 320 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СС-02-02
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габаритные размеры стола (мм) (без учета светильника) 1270х800х1400
Высота защитного экрана с учетом светильника (мм) 785
Размер чугунных плит (мм) 1000х600
Высота рабочей поверхности над уровнем пола (мм) 850
Мах высота зоны сварки над рабочей поверхностью (мм) 500
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) 1000
Напряжение осветительной сети цепей управления (В) 220
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м3/час) 1850-2650
Размер присоединительного фланца (мм) 180х180
Масса (кг): 175

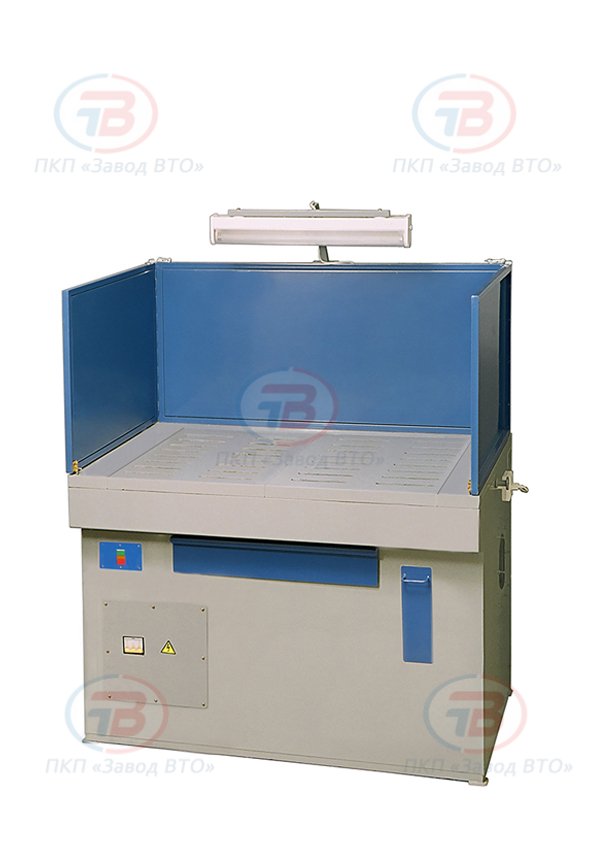

Стол сварщика (сварочный пост) СС-02-02 состоит из жесткого сварного каркаса, выполненного из стальной профильной трубы, с обшивками из листовой стали, защитного экрана, системы воздуховодов со встроенным вентилятором.

Присоединительные размеры патрубка СКАЧАТЬ

Рабочая поверхность стола сварщика СС-02-02 выполнена в виде двух съемных чугунных решеток. Решетки представляет собой чугунную литую плиту с пазами, изготовленную из серого чугуна и прошедшую точную механическую обработку фрезерованием. Применение решеток из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решеток и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решеток с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью.

Через пазы в чугунных решетках производится удаление сварочного аэрозоля и пыли, образующихся при сварке (зачистке). Под чугунными решетками расположен воздуховод и ящик для сбора шлака, огарков электродов и других мелких отходов, образующихся в процессе работы.

С лицевой стороны стола сварщика СС-02-02 расположен выдвижной колчан для электродов. Пульт управления электрооборудованием стола расположен слева под столешницей.

Стол сварщика (сварочный пост) СС-02-02 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

Стол сварщика СС-02-02 оборудован болтами заземления для исключения поражения персонала электрическим током.

По желанию Заказчика стол сварщика (сварочный пост) СС-02-02 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) СС-02-02 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика СС-02-02 оборудован вытяжной вентиляционной системой со встроенным вентилятором.

Для работы вытяжной системы стол сварщика модели СС-02-02 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
