Стол сварщика, сварочный пост СС-05-03
Распечатать

СС-05-03 стол сварщика сварочный пост

1320х750х1180 мм Стальная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 800 кг С ФВУ С вентиляторомАктивная фильтрующая поверхность : 10 м2 С системой самоочистки С влагомаслоотделителем С искрогасителемМасса: 173 кг

87 660 Р + 1 680 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СС-05-03
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение

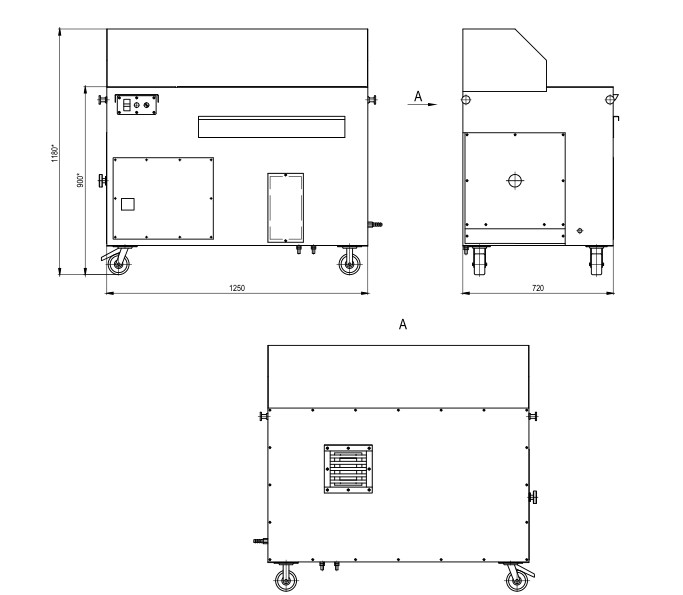

Габариты рабочего стола (мм) 1320х750х1180
Размер рабочей поверхности стола (мм) 1250х720
Размер стальной решетки (мм) 904х704
Высота рабочей поверхности над уровнем пола (мм) 900
Высота защитного экрана (мм) 280
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) 800
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м3/час) 1850-2650
Активная фильтрующая поверхность (м2) 10
Давление сжатого воздуха (атм), не менее 5
Эффект очистки соответствует требованиям ГН 2.2.5.1313-03,
ГН 2.2.5.2308-07
Влагомаслоотделитель встроенный (шт) 1
Размер присоединительного фланца (мм) 180х180
Масса (кг) 173

Стол сварщика (сварочный пост) СС-05-03 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы и уголка, с обшивками из листовой стали, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика СС-05-03 представляет собой стальной лист со встроенной стальной решеткой. Через стальную решетку происходит отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки.

Воздушно-газовая смесь, удаляемая с поверхности стола через решетку, проходит через воздуховод, подсоединенный к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к компрессору с ресивером с рабочим давлением не менее 5 атм.

Стол сварщика (сварочный пост) СС-05-03 оборудован защитным экраном, выполненным из стального листа.

Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол сварщика СС-05-03 оборудован болтами заземления для исключения поражения персонала электрическим током..

Присоединительные размеры фланца СКАЧАТЬ

По желанию Заказчика стол сварщика (сварочный пост) СС-05-03 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться колчаном для электродов, который может размещаться на столешнице или устанавливаться на цапфы сварочных постов.

По желанию Заказчика стол сварщика (сварочный пост) СС-05-03 может также комплектоваться необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) СС-05-03 применяется как в качестве стационарного, так и в качестве передвижного сварочного поста. Стол сварщика СС-05-03 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика СС-05-03 через выходной фланец вентилятора, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.

Наличие в конструкции изделия колесных опор позволяет легко перемещать и устанавливать стол сварщика в местах проведения сварочных работ.
