Стол сварщика, сварочный пост СС-04-03
Распечатать

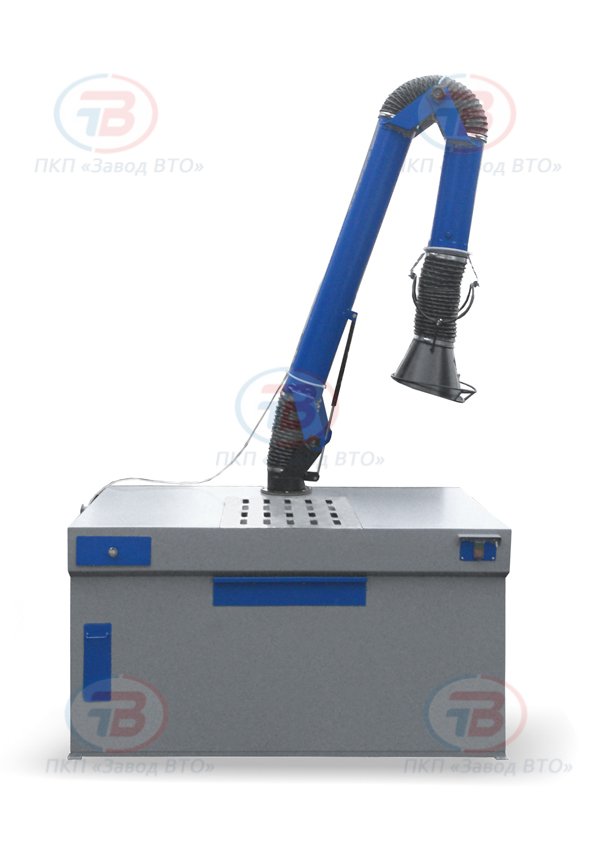

СС-04-03 стол сварщика сварочный пост

1590х880х850 мм Алюминиевая решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 800 кг с ПВУ С вентиляторомРадиус действия ПВУ: 2.5 мМасса: 178 кг ПВУ с подсветкой

69 180 Р + 2 160 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СС-04-03
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габариты рабочего стола (без учета ПВУ) (мм) 1590х880х850
Размер рабочей поверхности стола (мм) 1500х850
Размер алюминиевой решетки (мм) 600х480
Высота рабочей поверхности над уровнем пола (мм) 850
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) 800
Напряжение осветительной сети подъемно-поворотного устройства (В) 12
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м3/час)

1850-2650

Радиус действия подъемно-вытяжного устройства (м) 2,5
Размер присоединительного фланца (мм) 180х180
Масса, с ПВУ (кг) 178

Стол сварщика (сварочный пост) СС-04-03 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, поворотно-вытяжного устройства, системы воздуховодов со встроенным вентилятором.

Присоединительные размеры фланца СКАЧАТЬ

Рабочая поверхность стола сварщика СС-04-03 представляет собой стальной лист со встроенной алюминиевой решеткой. Через вырезы в алюминиевой решетке происходит нижний отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки. Воздуховод, соединенный с воздухозаборником стола, оборудован встроенной заслонкой, перекрывающей вентиляционный канал, либо регулирующий интенсивность отбора воздуха с поверхности стола. Управление заслонкой осуществляется поворотом рукоятки, расположенной на левой боковой стенке.

Удаление вредных веществ может также осуществляться с помощью поворотно-вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

С лицевой стороны стола сварщика СС-04-03 расположен выдвижной колчан для электродов, ящик для мелкого инструмента и приспособлений. Пульт управления электрооборудованием стола расположен справа под столешницей.

Стол сварщика СС-04-03 оборудован болтами заземления для исключения поражения персонала электрическим током.

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

По желанию Заказчика стол сварщика (сварочный пост) СС-04-03 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) СС-04-03 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика СС-04-03 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2,5 м вокруг него.

Для работы вытяжной системы стол сварщика модели СС-04-03 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
