Стол сварщика, сварочный пост СС-04-04
Распечатать

СС-04-04 стол сварщика сварочный пост

1590х820х1340 мм Алюминиевая решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 800 кг с ПВУ С вентиляторомРадиус действия ПВУ: 2.5 мМасса: 193 кг ПВУ с подсветкой
Цена: 115 980 Р + 3 300 Р Упаковка
112 500 Р + 3 300 Р Упаковка
Вы экономите: 3 480 Р (3%)
Нашли дешевле?
Цена указана с учетом НДС.
СС-04-04
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габариты рабочего стола (без учета светильника и ПВУ) (мм) 1590х820х1340
Размер рабочей поверхности стола (мм) 1500х790
Размер алюминиевой решетки (мм) 600х480
Высота рабочей поверхности над уровнем пола (мм) 850
Высота защитного экрана с учетом светильника (мм) 790
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) 800
Напряжение осветительной сети цепей управления (В) 220
Напряжение осветительной сети подъемно-поворотного устройства (В) 12
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м 3/час) 1850-2650
Радиус действия подъемно-вытяжного устройства (м) 2,5
Размер присоединительного фланца (мм) 180х180
Масса, с ПВУ (кг) 193

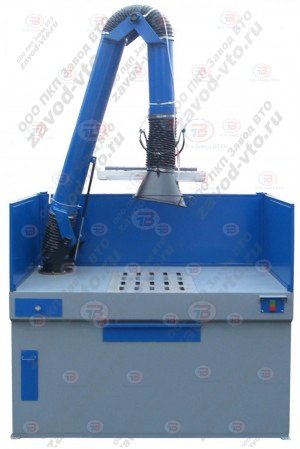

Стол сварщика (сварочный пост) СС-04-04 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, поворотно-вытяжного устройства, системы воздуховодов со встроенным вентилятором.

Рабочая поверхность стола сварщика СС-04-04 представляет собой стальной лист со встроенной алюминиевой решеткой. Через вырезы в алюминиевой решетке происходит нижний отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки. Воздуховод, соединенный с воздухозаборником стола, оборудован встроенной заслонкой, перекрывающей вентиляционный канал, либо регулирующий интенсивность отбора воздуха с поверхности стола. Управление заслонкой осуществляется поворотом рукоятки, расположенной на левой боковой стенке.

Удаление вредных веществ может также осуществляться с помощью поворотно-вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Стол сварщика (сварочный пост) СС-04-04 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

С лицевой стороны стола сварщика СС-04-04 расположен выдвижной колчан для электродов, ящик для мелкого инструмента и приспособлений. Пульт управления электрооборудованием стола расположен справа под столешницей.

Стол сварщика СС-04-04 оборудован болтами заземления для исключения поражения персонала электрическим током.

Присоединительные размеры фланца СКАЧАТЬ

По желанию Заказчика стол сварщика (сварочный пост) СС-04-04 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) СС-04-04 предназначен для организации рабочего места сварщика при выполнении сварочных, зачистных и шлифовальных работ с изделиями малых и средних размеров с одновременным удалением из зоны рабочего места сварочного аэрозоля и абразивной пыли (при шлифовальных и зачистных работах).

Для удаления вредных веществ с поверхности стол сварщика СС-04-04 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2,5 м вокруг него.

Для работы вытяжной системы стол сварщика модели СС-04-04 должен быть подключен к общецеховой (общезаводской) системе вентиляции, либо к местной фильтровентиляционной установке моделей ФВУ-02-02, ФВУ-03-04, ФВУ-03-05, ФВУ-04 , которые позволяют очищать воздух, удаляемый с поверхности стола, от сварочного аэрозоля и мелкодисперсной пыли.
