Стол сварщика, сварочный пост СС-05-05
Распечатать

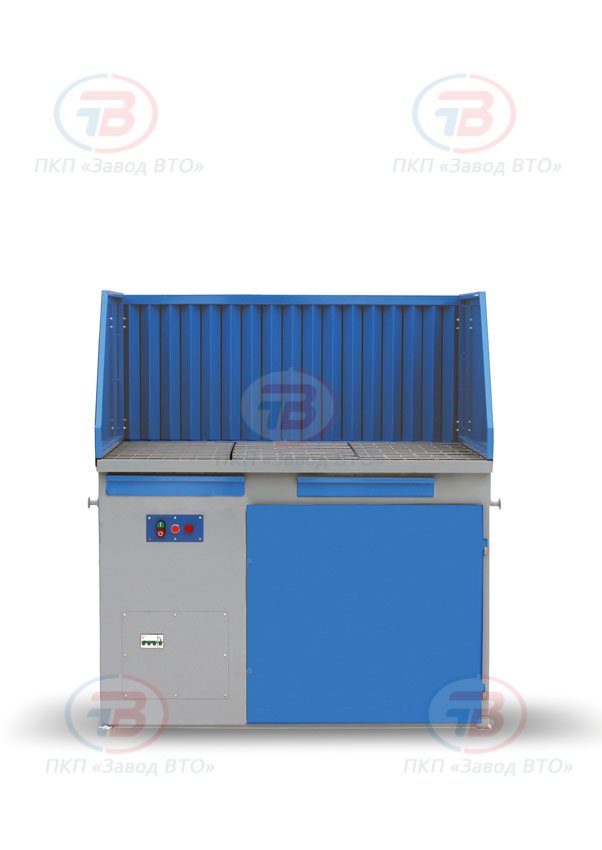

СС-05-05 стол сварщика сварочный пост

1380х1000х1470 мм Стальная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 1000 кг С ФВУ С вентилятором С системой самоочистки С влагомаслоотделителем С искрогасителемМасса: 349 кг

143 160 Р + 1 980 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СС-05-05
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение

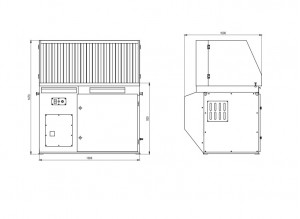

Габариты рабочего стола (мм) 1380х1000х1470
Размер рабочей поверхности стола (мм) 1300х700
Высота рабочей поверхности над уровнем пола (мм) 920
Высота защитного экрана (мм) 550
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) 1000
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 2,2
Производительность вентилятора (м3/час) 1450
Активная фильтрующая поверхность (м2) 2х10
Давление сжатого воздуха (атм), не менее 5
Эффект очистки соответствует требованиям ГН 2.2.5.1313-03,
ГН 2.2.5.2308-07
Влагомаслоотделитель встроенный (шт) 1
Размер присоединительного фланца (мм) 180х180
Масса (кг) 349

Стол сварщика (сварочный пост) СС-05-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, системы воздуховодов, двух фильтрующих кассет с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика СС-05-05 представляет собой съемный стальные решетки. Под решетками расположены два ящика для сбора окалины и других мелких отходов процесса сварки.

Воздушно-газовая смесь, удаляемая с поверхности стола через жалюзи экрана, проходит через искрогасители, воздуховод, подсоединенный к отсеку с фильтрами через фильтрующие кассеты, вентилятор и уже в очищенном состоянии выбрасывается через выходной фланец вентилятора, расположенный на левой боковой стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующих кассет происходит при продувке их внутренних полостей сжатым воздухом, для чего в системе установлены ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующих кассет ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика СС-05-05 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующих кассетах.

Стол сварщика (сварочный пост) СС-05-05 оборудован съемным защитным экраном. Боковые шторки экрана имеют возможность раскладываться, образуя одну плоскость с задней стенкой, что очень удобно при сварке крупногабаритных изделий. Центральная стенка экрана оборудована жалюзи, через которые происходит удаление вредных веществ с поверхности стола, образующихся при проведении сварочных работ. Боковые стенки экрана служат также для повышения эффективности вытяжки, снижая эффект сквозняка и направляя поток воздуха на жалюзи экрана.

Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол сварщика СС-05-05 оборудован болтами заземления для исключения поражения персонала электрическим током.

Присоединительные размеры фланца СКАЧАТЬ

Стол сварщика (сварочный пост) СС-05-05 применяется в качестве стационарного сварочного поста. Стол сварщика СС-05-05 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Вентиляционная система данной модели стола сварщика оборудована двумя встроенными фильтрами, которые очищают загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика СС-05-05 через выходной фланец вентилятора, расположенный на левой боковой стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.

Использование в конструкции стола одновременно двух патронных фильтров позволяет увеличить площадь фильтрующей поверхности, что продлевает ресурс работы фильтрующих кассет и снижает расходы на обслуживание стола сварщика СС-05-05.
