СС-05-06 стол сварщика очистки воздуха
Распечатать

СС-05-06 стол сварщика очистки воздуха

1600х820х1340 (без учета светильника, ПВУ) мм Диаметр поворотной плиты: 350 мм Чугунная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 1000 кг С ПВУ и ФВУ С вентиляторомАктивная фильтрующая поверхность : 10 м2Радиус действия ПВУ: 2.5 м С системой самоочистки С влагомаслоотделителем С искрогасителемМасса: 247 кг

168 780 Р + 2 280 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СС-05-06
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габариты рабочего стола (без учета светильника и ПВУ) (мм) 1600х820х1340
Размер чугунной решетки (мм) 600х500
Диаметр поворотного диска (мм) 350
Высота рабочей поверхности стола над уровнем пола (мм) 850
Высота защитного экрана с учетом светильника (мм) 740
Мах равномерно распределенная нагрузка на рабочую поверхность стола (кг) 1000
Мах равномерно распределенная нагрузка на поворотный диск (кг) 30
Напряжение осветительной сети цепей управления (В) 220
Напряжение осветительной сети подъемно-поворотного устройства (В) 12
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м3/час) 1850-2650
Активная фильтрующая поверхность (м2) 10
Давление сжатого воздуха (атм), не менее 5
Радиус действия подъемно-вытяжного устройства (м) 2,5
Уровень шума (Дб), не более 70
Влагомаслоотделитель встроенный (шт) 1
Дифференциальный датчик (шт) 1
Размер присоединительного фланца (мм) 180х180
Масса, с ПВУ (кг)247

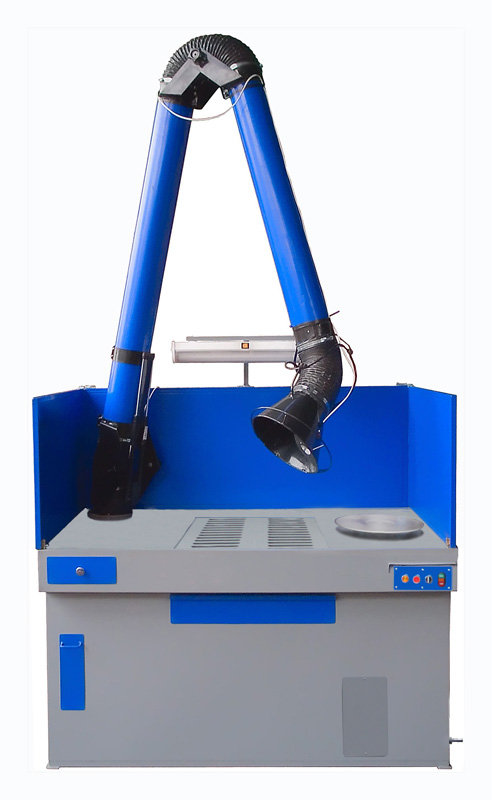

Стол сварщика (сварочный пост) СС-05-06 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, подъемно-поворотного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика СС-05-06 представляет собой стальной лист со встроенной цельнолитой, механически обработанной решеткой, изготовленной из серого чугуна, и поворотным диском. Применение решетки из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ней брызг металла, что увеличивает срок службы решетки и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решетки с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью.

Через вырезы в чугунных решетках происходит нижний отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки. Воздуховод, соединенный с воздухозаборником стола, оборудован встроенной заслонкой, перекрывающей вентиляционный канал, либо регулирующий интенсивность отбора воздуха с поверхности стола. Управление заслонкой осуществляется поворотом рукоятки, расположенной на левой боковой стенке.

Удаление вредных веществ может также осуществляться с помощью подъемно-вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ или решетку, проходит через воздуховоды, подсоединенные к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика СС-05-06 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующей кассете.

Стол сварщика (сварочный пост) СС-05-06 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.

С лицевой стороны стола сварщика СС-05-06 расположен встроенный ящик для мелкого инструмента и приспособлений, выдвижной колчан для электродов.Пульт управления электрооборудованием стола и системой очистки расположен в правой части стола сварщика.

Стол сварщика (сварочный пост) оборудован болтами заземления для исключения поражения персонала электрическим током.

Присоединительные размеры фланца СКАЧАТЬ

Стол сварщика (сварочный пост) СС-05-06 применяется в качестве стационарного сварочного поста. Стол сварщика СС-05-06 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика СС-05-06 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2,5 м вокруг него.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика СС-05-06 через выходной фланец вентилятора , расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой системе вентиляции.

Для удобства работы стол сварщика СС-05-06 оборудован поворотным диском, позволяющим выполнять сварочные работы со всех сторон изделия с одной установки за счет его вращения.

Руководство по эксплуатации СС-05-06 (Стол_сварщика_СС-05-06РЭ.doc, 128 Kb) [Скачать]
