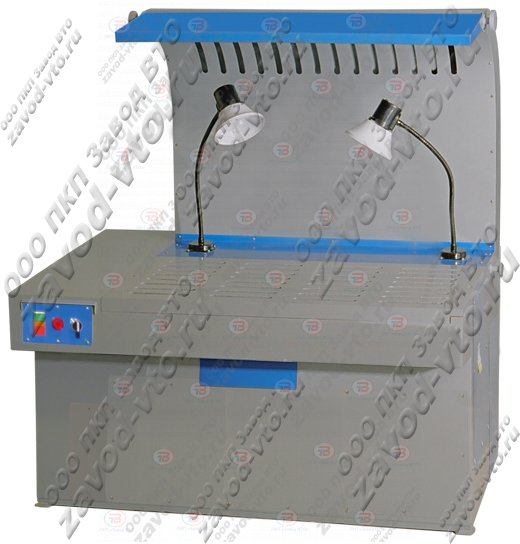

ССН-01-05 стол сварщика сварочный пост

1400х880х1470 мм Чугунная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 1200 кг С вытяжным зонтом и ФВУ С вентиляторомАктивная фильтрующая поверхность : 10 м2 С системой самоочистки С влагомаслоотделителем С искрогасителемМасса: 239 кг

119 460 Р + 1 920 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССН-01-05
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

Габариты (ШxГxВ)::
1400х880х1470 мм
Размер рабочей поверхности:
1020х500 мм
Высота рабочей поверхности над уровнем пола:
700 мм
Материал рабочей поверхности:
Чугунная решетка
Мах равномерно распределенная нагрузка на рабочую поверхность :
1200 кг
Вытяжная система:
С вытяжным зонтом и ФВУ
Наличие вентилятора:
С вентилятором
Производительность вентилятора:
1850-2650 м. куб./час
Мощность электродвигателя вентилятора:
1.1 кВт
Активная фильтрующая поверхность :
10 м2
Давление сжатого воздуха (атм), не менее:
5
Размер присоединительного фланца:
180х180 мм
Система самоочистки:
С системой самоочистки
Влагомаслоотделитель:
С влагомаслоотделителем
Доп. опции:
С электроконтактным дифференциальным датчиком
Искрогаситель:
С искрогасителем
Мах высота зоны сварки над рабочей поверхностью :
500 мм
Напряжение осветительной сети цепей управления:
36 В
Ток питающей сети:
3-х фаз., 50 Гц, 380 В
Масса:
239 кг

Стол сварщика (сварочный пост) ССН-01-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, системы воздуховодов, вытяжного зонта с козырьком, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика ССН-01-05 выполнена в виде съемной чугунной решетки. Решетка представляет собой чугунную литую плиту с пазами, изготовленную из серого чугуна и прошедшую точную механическую обработку фрезерованием. Применение решетки из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ее поверхности брызг металла, что увеличивает срок службы решетки и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решетки с опорными ребрами жесткости толщиной 25 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунной решетки к каркасу осуществляется с помощью винтов. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки.

Воздушно-газовая смесь удаляется с поверхности стола снизу через рабочую поверхность (чугунную решетку), либо сверху через вытяжной зонт. Выбор необходимого направления отвода зависит от характеристик свариваемых изделий и осуществляется при помощи встроенной заслонки. Управление заслонкой осуществляется поворотом рукоятки, расположенной на правой боковой стенке. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

Воздушно-газовая смесь, удаляемая с поверхности стола через решетку и вытяжной зонт, проходит через воздуховоды, подсоединенные к отсеку с фильтром, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика ССН-01-05 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующей кассете.

Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол сварщика ССН-01-05 оборудован болтами заземления для исключения поражения персонала электрическим током.

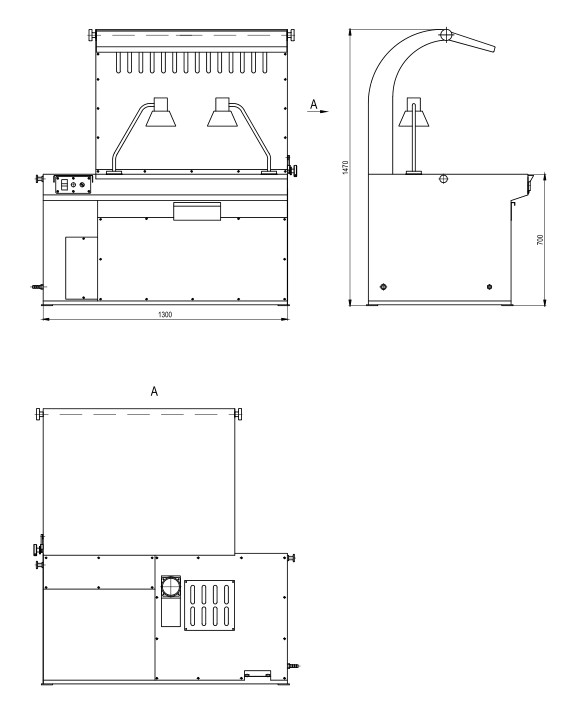

Присоединительные размеры фланца СКАЧАТЬ

По желанию Заказчика стол сварщика (сварочный пост) ССН-01-05 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, колчаном для электродов, который может размещаться на столешнице или устанавливаться на цапфы сварочного поста. Также стол сварщика может комплектоваться необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.

Стол сварщика (сварочный пост) ССН-01-05 применяется в качестве стационарного сварочного поста. Стол сварщика ССН-01-05 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля. Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика ССН-01-05 через выходной фланец вентилятора, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.
