Стол сварщика, сварочный пост ССН-03-05
Распечатать

ССН-03-05 стол сварщика сварочный пост

1100х950х1535 мм Чугунная плитаМах равномерно распределенная нагрузка на рабочую поверхность : 1400 кг С вытяжным зонтом и ФВУ С вентиляторомАктивная фильтрующая поверхность : 10 м2 С системой самоочистки С влагомаслоотделителем С искрогасителемМасса: 262 кг

113 400 Р + 1 800 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ССН-03-05
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

ССН, ССУ, СС

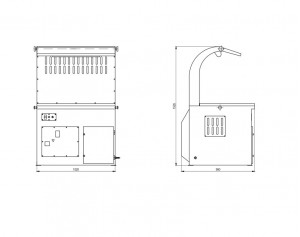

Габариты (ШxГxВ)::
1100х950х1535 мм
Размер рабочей поверхности:
1020х715 мм
Высота рабочей поверхности над уровнем пола:
805 мм
Материал рабочей поверхности:
Чугунная плита
Мах равномерно распределенная нагрузка на рабочую поверхность :
1400 кг
Вытяжная система:
С вытяжным зонтом и ФВУ
Наличие вентилятора:
С вентилятором
Производительность вентилятора:
1850-2650 м. куб./час
Мощность электродвигателя вентилятора:
1.1 кВт
Активная фильтрующая поверхность :
10 м2
Давление сжатого воздуха (атм), не менее:
5
Размер присоединительного фланца:
180х180 мм
Система самоочистки:
С системой самоочистки
Влагомаслоотделитель:
С влагомаслоотделителем
Доп. опции:
С электроконтактным дифференциальным датчиком
Искрогаситель:
С искрогасителем
Мах высота зоны сварки над рабочей поверхностью :
500 мм
Напряжение осветительной сети цепей управления:
220 В
Ток питающей сети:
3-х фаз., 50 Гц, 380/220 В
Масса:
262 кг

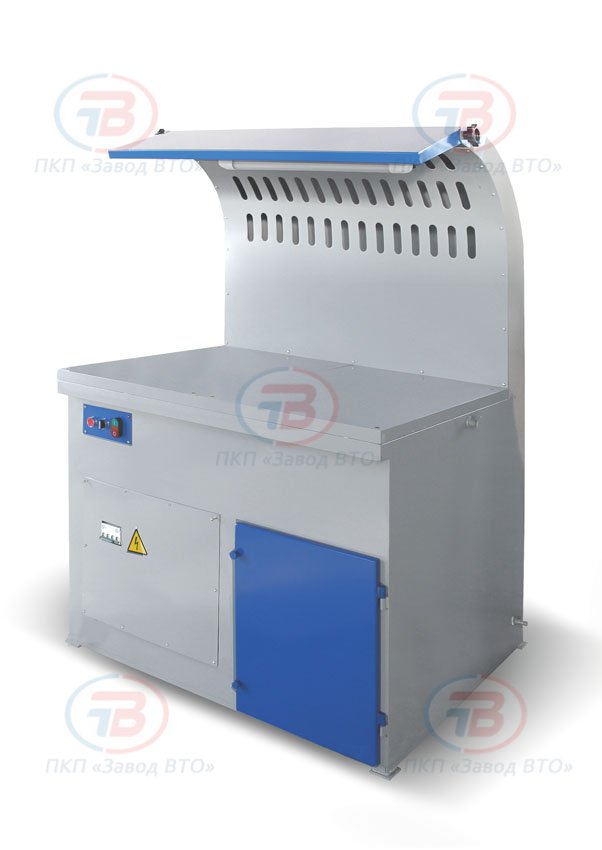

Стол сварщика (сварочный пост) ССН-03-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, системы воздуховодов, вытяжного зонта с козырьком, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика ССН-03-05 выполнена в виде двух съемных чугунных плит, изготовленных из серого чугуна и прошедших точную механическую обработку фрезерованием. Применение плит из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ее поверхности брызг металла, что увеличивает срок службы плит и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция плит с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных плит к каркасу осуществляется с помощью винтов.

Воздушно-газовая смесь удаляется с поверхности стола сверху через вытяжной зонт. Для более эффективного направления газового потока в вытяжную систему, по передней кромке в верхней части зонта установлен подвижный козырек, фиксируемый в любом положении.

Воздушно-газовая смесь, удаляемая с поверхности стола через вытяжной зонт, проходит через воздуховод, подсоединенный к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на левой боковой стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлены ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика ССН-03-05 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующей кассете.

Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол сварщика ССН-03-05 оборудован болтами заземления для исключения поражения персонала электрическим током.

Присоединительные размеры фланца СКАЧАТЬ

По желанию Заказчика стол сварщика (сварочный пост) ССН-03-05 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться колчаном для электродов, который может размещаться на столешнице или устанавливаться на цапфы сварочных постов.

Стол сварщика (сварочный пост) ССН-03-05 применяется в качестве стационарного сварочного поста. Стол сварщика ССН-03-05 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции.

При необходимости стол сварщика ССН-03-05 через выходной фланецвентилятора, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.

Руководство по эксплуатации ССН-03-05 (Стол_сварщика_ССН-03-05.doc, 84 Kb) [Скачать]
