ФВУ-01-03 фильтровентиляционная установка
Распечатать

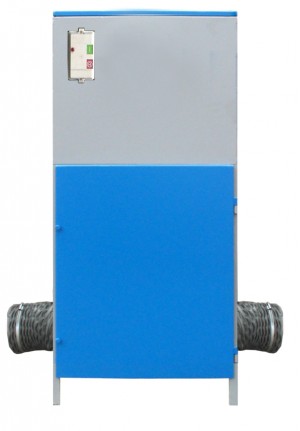

ФВУ-01-03 фильтровентиляционная установка

660х550х1390Масса: 97 кг

86 460 Р + 2 760 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
ФВУ-01-03
+
Поделиться
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Габариты (ШxГxВ):
660х550х1390
Количество рабочих мест:
2
Назначение:
Для шлифовально-зачистных работ
Фильтры:
Фильтры грубой и тонкой очистки
Конструкция:
Стационарная
Система самоочистки:
Без системы самоочистки
Вытяжная система:
С патрубками для воздуховодов
Производительность вентилятора:
1850-2650 м.куб./час
Мощность электродвигателя вентилятора:
1.5 кВт
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Степень очистки:
95 %
Диаметр входного патрубка:
155 мм
Масса:
97 кг

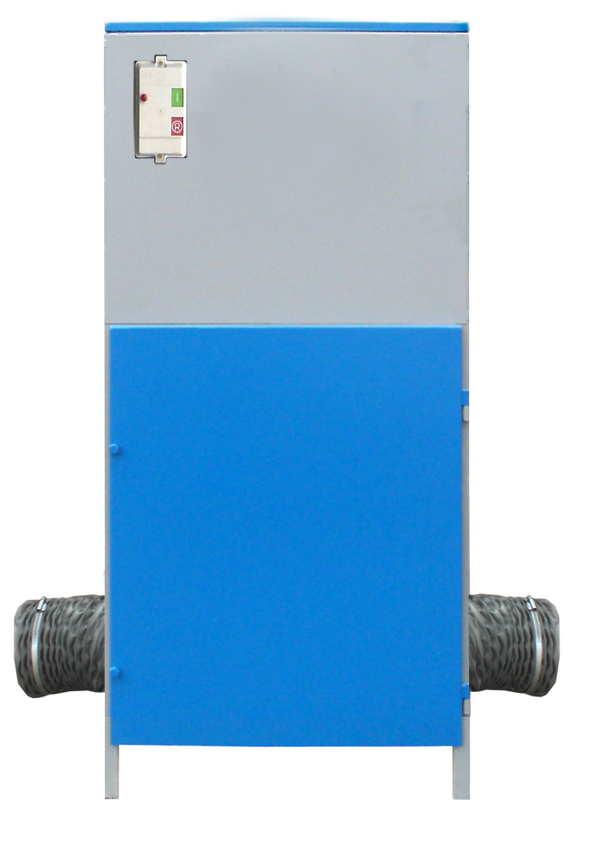

Фильтровентиляционная установка ФВУ-01-03 состоит из корпуса, выполненного из стальной профильной трубы и обшивок из листовой стали, вентилятора, фильтрующих кассет.

Фильтровентиляционная установка ФВУ-01-03 имеет двухступенчатую систему очистки. На первом этапе фильтруемый воздух из зоны работ попадает на плоский кассетный фильтр, производящий грубую очистку, а следующим этапом проходит фильтрацию через карманный фильтр. Кроме фильтров на входных фланцах установлены сетчатые искрогасители, обеспечивающие дополнительную очистку забранной из зоны работ воздушной смеси и очистки ее от крупных частиц.

В нижней части фильтровентиляционной установки ФВУ-01-03 предусмотрен поддон, в котором собираются крупные частицы процесса зачистки. При необходимости или по мере загрязнения необходимо производить очистку поддона от мусора.

С лицевой стороны фильтровентиляционная установка ФВУ-01-03 оборудована дверью для обслуживания фильтров, которая жестко фиксируется специальными прижимными ручками. Фильтры установлены в специальные направляющие, которые обеспечивают жесткую их фиксацию в корпусе установки. Фильтрующие элементы подлежат замене по мере их загрязнения. Дверь установки примыкает к каркасу через уплотнитель, обеспечивающий герметичность.

Выброс отфильтрованного воздуха происходит через решетку, находящуюся на задней стенке установки.

Фильтровентиляционная установка стационарная ФВУ-01-03, устанавливается у рабочего места, где производятся работы. Через круглые фланцы на установке при помощи гибкого шланга ПВХ производится соединение с воздуховодами рабочего места.

Для удобства запуска на рабочем месте фильтровентиляционная установка оборудована специальным разъемом (розетка и вилка) для подключения к электрическому кабелю питающей производственной сети.

Окраска поверхности фильтровентиляционной установки ФВУ-01-03 обладает высокой износоустойчивостью, позволяет предохранить поверхность от коррозии и обеспечить эстетичный внешний вид в течение длительного периода времени.

Комплект поставки (базовый):

- Гибкий шланг из ПВХ с комплектом хомутов;

- Фильтр воздушный кассетный;

- Фильтр воздушный карманный;

- Кабель с разъёмом для подключения.

Фильтрующие элементы (карманный фильтр, плоский ячейковый фильтр) подлежат замене при их загрязнении и могут комплектоваться к установке как дополнительная опция.

Фильтровентиляционная установка ФВУ-01-03 предназначена для улавливания мелкодисперсной пыли и очистки воздуха (класс очистки M5) при проведении шлифовальных, зачистных и других работ.

Фильтровентиляционная установка ФВУ-01-03 может использоваться для удаления абразивной мелкой пыли, образующейся в результате резки металла на абразивно-отрезных станках. Позволяет оснащать стационарно рабочие места, где проводятся зачистные работы. Конструкция установки позволяет использовать ее для комплектации двух рабочих мест. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

В комплекте с фланцем ФЛ-02 установка ФВУ-01-03 может использоваться для дополнительной комплектации столов шлифовально-зачистных моделей СШЗ-01, СШЗ-01-02, СШЗ-01-03, СШЗ-01-04, СШЗ-03.
