ФВУ-02-02 фильтровентиляционная установка
Распечатать

ФВУ-02-02 фильтровентиляционная установка

775х770х1440Масса: 114 кг

64 900 Р
Цена указана с учетом НДС.
ФВУ-02-02
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)

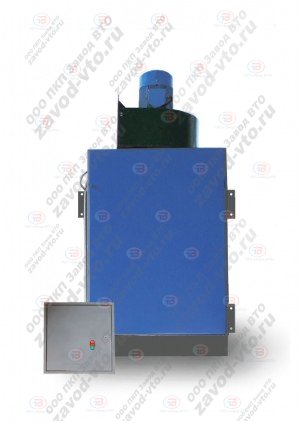

Фильтровентиляционная установка ФВУ-02-02 состоит из корпуса, вентилятора, фильтрующей кассеты, встроенного влагомаслоотделителя, электрощитка.

Воздушно-газовая смесь, удаляемая из зоны сварки через ПВУ или фланец, проходит через искрогаситель, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через выходной патрубок вентилятора, установленного в верхней части установки.

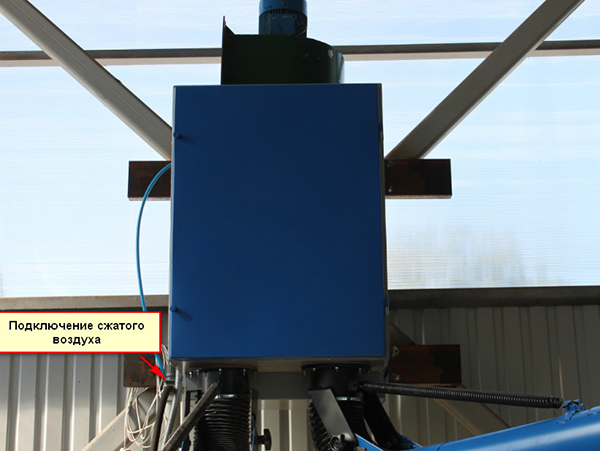

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом. Управление системой самоочистки фильтра осуществляется в автоматическом режиме. Для функционирования системы очистки фильтра необходимо обязательное подключение установки к внешней пневматической системе с рабочим давлением 4 атм.

В нижней части установки предусмотрен поддон, в котором собираются крупные частицы процесса очистки. С лицевой стороны установка оборудована дверью для обслуживания фильтра, которая жестко фиксируется специальными прижимными ручками. Все открывающиеся элементы установки ФВУ-02-02 (дверь, поддон) примыкают к каркасу через уплотнитель,обеспечивающий герметичность.

Вентиляционная установка крепится к стене с помощью четырех кронштейнов, установленных на задней стенке изделия. Установка оборудована выносным электрическим щитком, который также крепится к стене здания в удобном для работы месте.

Установка ФВУ-02-02 предназначена для улавливания и очистки воздуха от мелкодисперсного аэрозоля и пыли при проведении сварочных работ.

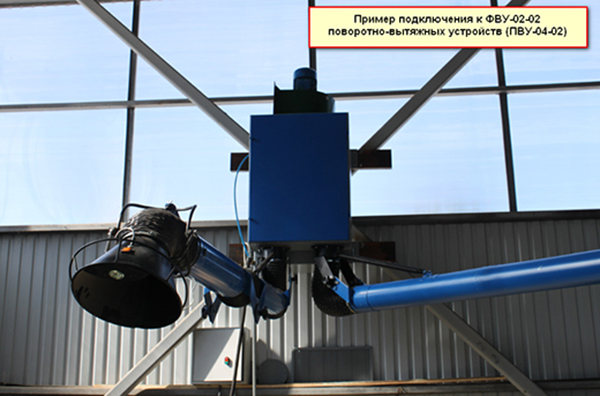

Установка ФВУ-02-02 дополнительно может комплектоваться одним или двумя подъемно-вытяжными устройствами ПВУ-04, ПВУ-04-02 или фланцами ФЛ, которые крепятся ко дну установки, что позволяет использовать установку ФВУ-02-02 как для двух, так и для одного рабочего места. Использование фланцев ФЛ позволяет подключать установку непосредственно к вытяжной системе рабочего места с помощью гибкого шланга. В случае, когда используется только одно ПВУ или фланец ФЛ, второй фланец для подключения к установке закрывается заглушкой с резиновым уплотнением.

Вентиляционная система данной модели фильтровентиляционной установки оборудована встроенным фильтром с системой самоочистки.

Пневматическая система очистки фильтрующей кассеты установки выполнена с использованием современной высокотехнологичной пневмоаппаратуры, что обеспечивает высокую надежность системы и облегчает обслуживание изделия.

Габариты (ШxГxВ):
775х770х1440
Масса:
114 кг
Количество рабочих мест:
2
Назначение:
Для сварочных работ
Фильтры:
Фильтрующая касcета
Конструкция:
Навесная
Система самоочистки:
С системой самоочистки
Вытяжная система:
С разъемом для ПВУ
Производительность вентилятора:
2100±100 м.куб./час
Мощность электродвигателя вентилятора:
1.5 кВт
Активная фильтрующая поверхность :
10 м.кв.
Давление сжатого воздуха, не менее:
4 атм.
Ток питающей сети:
3-фазн., 50 Гц, 380 В
Степень очистки:
99 %

Руководство по эксплуатации ФВУ-02-02 (Вентиляционная_установка_ФВУ-02-02.pdf, 177 Kb) [Скачать]

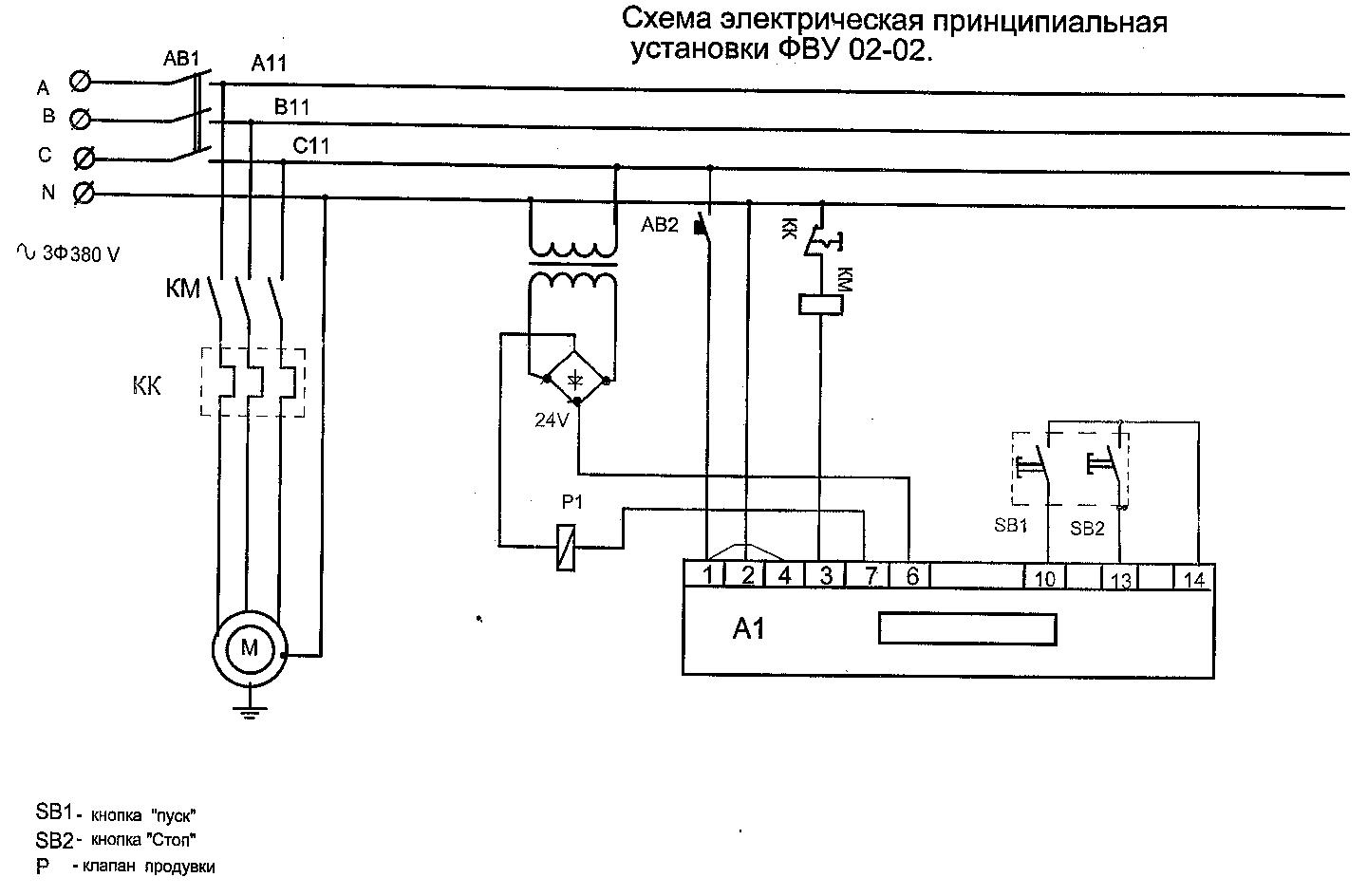

Схема ФВУ-02-02 (Эл.схема_ФВУ-02-02.jpg, 113 Kb) [Скачать]
