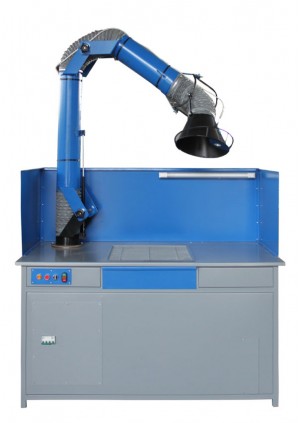

Стол сварщика, сварочный пост СС-04-05 исп.3
Распечатать

СС-04-05 исп3 стол сварщика сварочный пост

1500х790х1345 мм Стальная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 500 кг С ПВУ и ФВУ С вентиляторомАктивная фильтрующая поверхность : 10 м2Радиус действия ПВУ: 1.5 м С системой самоочистки С влагомаслоотделителем С искрогасителемМасса: 185 кг ПВУ с подсветкой

109 500 Р + 2 220 Р Упаковка
Нашли дешевле?
Цена указана с учетом НДС.
СС-04-05 исп.3
+
  • Упаковка
  • Скидки
  • Сертификация
  • Условия оплаты и доставки (Россия, Казахстан, Киргизия, Армения, Белоруссия)
Параметр Значение
Габариты рабочего стола (без учета ПВУ) (мм) 1500х790х1345
Размер рабочей поверхности стола (мм) 1500х790
Размер стальной решетки (мм) 574х520
Высота рабочей поверхности над уровнем пола (мм) 850
Высота защитного экрана (мм) 495
Мах равномерно распределенная нагрузка на рабочую поверхность (кг) 500
Напряжение осветительной сети цепей управления (В) 220
Напряжение осветительной сети подъемно-поворотного устройства (В) 12
Ток питающей сети:
Род
Частота (Гц)
Напряжение перем. (В)

3-х фаз.
50
380
Мощность электродвигателя вентилятора (кВт) 1,1
Производительность вентилятора (м3/час) 1850-2650
Активная фильтрующая поверхность (м2) 10
Давление сжатого воздуха (атм), не менее 5
Радиус действия подъемно-вытяжного устройства (м) 1,5
Влагомаслоотделитель встроенный (шт) 1
Дифференциальный датчик (шт) 1
Размер присоединительного фланца (мм) 180х180
Масса, с ПВУ (кг) 185

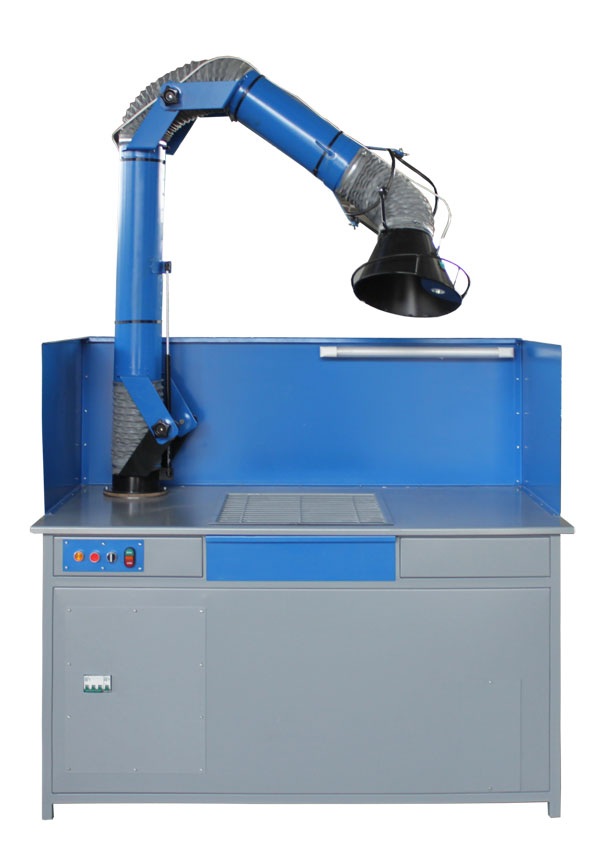

Стол сварщика (сварочный пост) СС-04-05 исп.3 состоит из каркаса сварной конструкции, выполненного из стальной профильной трубы, с обшивками из листовой стали, поворотно-вытяжного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.

Рабочая поверхность стола сварщика СС-04-05 исп.3 представляет собой стальной лист со встроенной стальной решеткой. Под решеткой расположен ящик для сбора окалины и других мелких отходов процесса сварки.

Удаление вредных веществ осуществляется с помощью поворотно-вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.

Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ, проходит через воздуховод, подсоединенный к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.

Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.

Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика СС-04-05 исп.3 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующей кассете.

Стол сварщика (сварочный пост) СС-04-05 исп.3 оборудован съемным защитным экраном, с установленным на нем светильником дневного света.

Пульт управления электрооборудованием стола и системой очистки расположен в левой части стола.

Стол сварщика СС-04-05 исп.3 оборудован болтами заземления для исключения поражения персонала электрическим током.

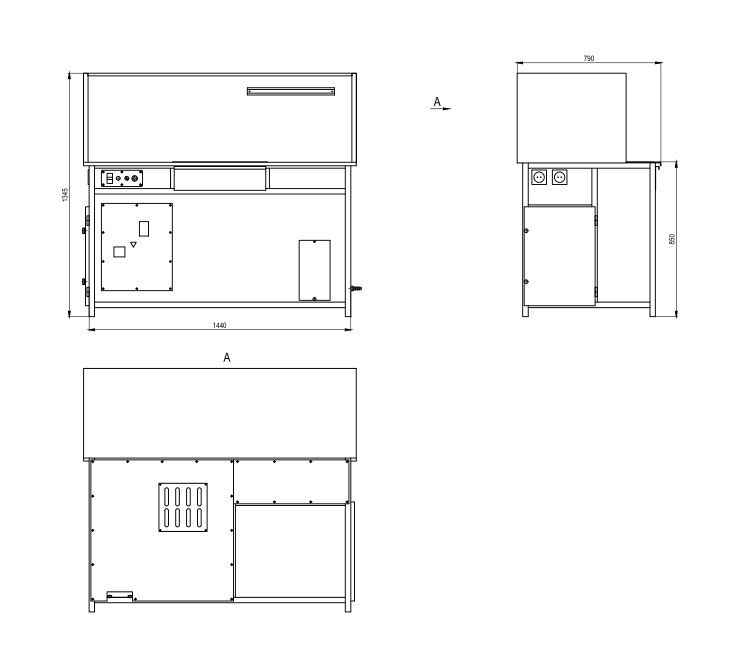

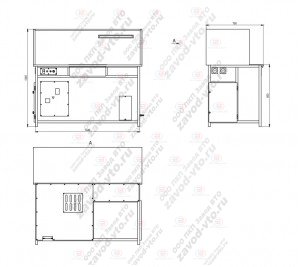

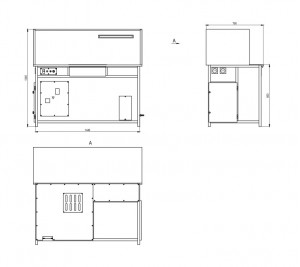

Присоединительные размеры фланца СКАЧАТЬ

Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.

По желанию Заказчика стол сварщика (сварочный пост) СС-04-05 исп.3 может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием.

Стол сварщика (сварочный пост) СС-04-05 исп.3 применяется в качестве стационарного сварочного поста. Стол сварщика СС-04-05 исп.3 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.

Для удаления вредных веществ с поверхности стол сварщика СС-04-05 исп.3 оборудован вытяжной вентиляционной системой со встроенным вентилятором, подъемно-поворотным вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 1,5 м вокруг него.

Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика СС-04-05 исп.3 через выходной фланец, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.
